NTC-Thermistor für die optische Kommunikation

X-Meritan stellt NTC-Thermistoren für die optische Kommunikation her, die zur Temperaturmessung in optischen Transceivern, einschließlich SFP-, QSFP- und CFP-Formfaktoren, verwendet werden. Diese Komponenten werden in der Nähe der Laserdiode oder innerhalb des TEC-Regelkreises platziert, um eine Temperaturrückmeldung in Echtzeit zu ermöglichen. Der Widerstandswert ändert sich vorhersehbar mit der Temperatur, sodass der Steuerkreis einen stabilen Laserbetriebspunkt aufrechterhalten kann.

Eine genaue Temperaturüberwachung in optischen Modulen ist kein Komfortmerkmal. Bei vielen DFB-Lasern verschiebt sich die Laserwellenlänge um etwa 0,1 nm pro Grad Celsius. Eine Temperaturdrift von einigen Grad kann dazu führen, dass der Ausgang in DWDM-Systemen aus dem akzeptablen Kanalfenster herauskommt. Der NTC-Thermistor für die optische Kommunikation liefert das Rückmeldungssignal, das der TEC-Treiber zur Korrektur dieser Drift verwendet.

Wie der NTC-Thermistor in einem optischen Modul funktioniert

Der NTC-Thermistor für die optische Kommunikation wird normalerweise mit demselben Unterbau wie die Laserdiode verbunden oder an der kalten Seite des TEC befestigt. Wenn sich die Lasertemperatur ändert, ändert sich der Thermistorwiderstand gemäß einer nichtlinearen Kurve, die durch den R25-Wert und die B-Konstante definiert wird. Die Steuerschaltung misst diesen Widerstand, wandelt ihn in einen Temperaturwert um und passt den TEC-Strom an, um den Laser wieder auf die Zieltemperatur zu bringen.

Der Zusammenhang zwischen Widerstand und Temperatur folgt der Standardgleichung:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Wobei T in Kelvin angegeben ist und B die Materialkonstante ist. Für optische Modulanwendungen sind B25/50-Werte zwischen 3380 K und 3950 K üblich. Die Auswahl hängt vom erwarteten Betriebstemperaturbereich und der vom Steuerkreis benötigten Auflösung ab.

Technische Parameter

In der folgenden Tabelle sind die von X-Meritan erhältlichen Standardkonfigurationen aufgeführt. Für Volumenprojekte sind benutzerdefinierte Werte möglich.

Alle Werte werden in der Produktion überprüft. Für jede Charge kann ein vollständiger Prüfbericht mit Widerstands- und B-Wert-Messungen geliefert werden.

Wichtiger Hinweis zur Selbsterwärmung: Der Messstrom durch den NTC muss niedrig genug sein, damit die Verlustleistung im Thermistor seine Temperatur nicht um mehr als 0,1 °C erhöht. Für einen 10-kΩ-NTC mit einem Verlustfaktor von 1,5 mW/°C bedeutet dies, dass der Messstrom unter etwa 120 µA bleiben sollte. Wird dieser Wert überschritten, misst der Thermistor eine höhere Temperatur als die tatsächliche Lasertemperatur, was zu einer Unterkühlung des Regelkreises führen kann.

Physisches Design und Montage

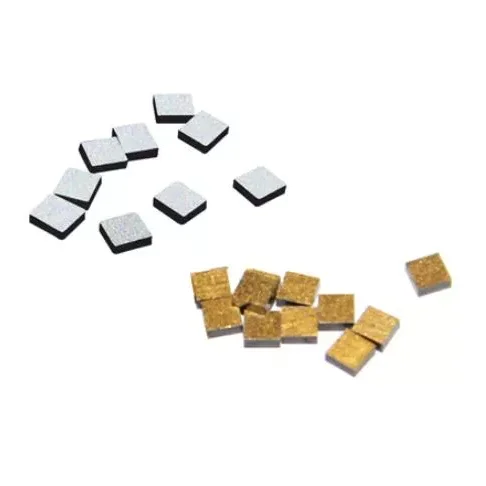

X-Meritan liefert NTC-Thermistoren für die optische Kommunikation in Bare-Chip-Form mit Au- oder Ag-Elektroden, die zum Drahtbonden oder Löten auf Keramikuntergründen geeignet sind. Die Chipabmessungen liegen typischerweise im Bereich von 0,5 mm × 0,5 mm bis 1,0 mm × 1,0 mm bei einer Dicke von 0,2 mm bis 0,5 mm. Dieser geringe Platzbedarf ermöglicht die Platzierung direkt neben der Laserdiode, ohne den optischen Pfad zu beeinträchtigen.

Für Kunden, die eine vormontierte Komponente bevorzugen, kann der Chip mit Anschlussdrähten auf einem kleinen Aluminiumoxid- oder Aluminiumnitrid-Träger montiert werden. Diese Variante ist in manuellen Montagelinien einfacher zu handhaben und vereinfacht den Klebevorgang.

Die Elektrodenoberfläche ist entweder für das Au-Drahtbonden oder das PbSn/AuSn-Löten ausgelegt. Die spezifische Metallisierung wird basierend auf dem Montageprozess des Kunden ausgewählt. Für jeden Elektrodentyp stellen wir Datenblätter mit den empfohlenen Bondparametern zur Verfügung.

Reaktionszeit und thermische Kopplung

Die thermische Zeitkonstante eines Bare-Chip-NTC liegt typischerweise unter 1 Sekunde, wenn er mit einer dünnen Schicht thermischen Klebers oder Lots montiert wird. In ruhender Luft, ohne Montage, ist die Zeitkonstante höher. Für optische Modulanwendungen muss der NTC thermisch an dieselbe Oberfläche wie die Laserdiode oder die TEC-Kühlplatte gekoppelt sein. Eine dicke Klebeschicht oder ein Luftspalt verlangsamt die Reaktion und führt zu einem Temperaturunterschied zwischen Sensor und Laser.

Wir empfehlen die Montage des NTC-Chips mit einem wärmeleitenden Kleber oder Lotformteil. Die Dicke der Verbindungsschicht sollte auf weniger als 25 µm eingestellt werden. Dadurch wird sichergestellt, dass der NTC die Lasertemperatur mit minimaler Verzögerung verfolgt, was für TEC-Regelkreise, die mit Aktualisierungsraten über 10 Hz arbeiten, von entscheidender Bedeutung ist.

Stabilität und Langzeitdrift

NTC-Thermistoren für die optische Kommunikation können im Laufe der Zeit eine geringe Widerstandsdrift aufweisen, insbesondere wenn sie bei erhöhten Temperaturen betrieben werden. Unsere Materialformulierung und Elektrodenpassivierung reduzieren diese Drift auf ein Niveau, das die Leistung optischer Module über eine typische Lebensdauer von 10 Jahren nicht beeinträchtigt. Die folgende Tabelle zeigt die erwartete Abweichung unter verschiedenen Lagerbedingungen, basierend auf internen Zuverlässigkeitstests.

Diese Werte basieren auf beschleunigten Tests und sind keine Garantien. Die tatsächliche Drift hängt von der Montagespannung, der Luftfeuchtigkeit und dem Betriebsstrom ab. Für qualifizierte Projekte können wir einen detaillierten Zuverlässigkeitsbericht erstellen.

Herstellung und Qualitätskontrolle

Die NTC-Chips werden in unserem eigenen Werk mittels keramischer Verarbeitungstechniken hergestellt. Der Fertigungsablauf umfasst die Pulvervorbereitung, das Bandgießen, den Elektrodendruck, das Sintern, das Würfeln und die abschließende elektrische Prüfung. Wir kontrollieren die Materialzusammensetzung im eigenen Haus, was eine Anpassung des B-Wertes und der Widerstandseigenschaften ermöglicht.

Jede Charge wird getestet auf:

● Beständigkeit bei 25°C unter Verwendung eines Präzisionsbades mit konstanter Temperatur

● B-Wert berechnet aus Widerstandsmessungen bei 25 °C und 50 °C

● Sichtprüfung unter Vergrößerung

● Isolationswiderstand

● Optionaler Temperaturwechsel auf Kundenwunsch

Die Prüfdaten werden archiviert und können bei jeder Sendung zur Verfügung gestellt werden. Wir unterstützen auch kundenspezifische Eingangskontrollverfahren.

Auswahlhilfe

Berücksichtigen Sie bei der Auswahl des richtigen NTC-Thermistors für Ihr optisches Modul die folgenden Faktoren:

1. R25-Wert

Übliche Werte sind 10 kΩ und 100 kΩ. Niedrigere Widerstandswerte ziehen mehr Messstrom, sind aber weniger empfindlich gegenüber Rauschen. Höhere Widerstandswerte lassen sich mit einfachen ADC-Schaltungen einfacher messen. Die Wahl hängt oft vom im Modul verwendeten TEC-Controller-IC ab. Viele Lasertreiber- und TEC-Controller-Chips sind für einen bestimmten NTC-Widerstandsbereich optimiert, typischerweise 10 kΩ oder 50 kΩ.

2. B-Wert

Der B-Wert bestimmt, wie stark sich der Widerstand pro Grad ändert. Ein höherer B-Wert führt zu einer größeren Widerstandsänderung pro Grad, was die Temperaturauflösung verbessern kann. Ein sehr hoher B-Wert bedeutet jedoch auch, dass der Widerstand bei niedrigen Temperaturen sehr hoch wird, was den Eingangsbereich des Messkreises überschreiten kann. B25/50 = 3435 K ist ein gängiger Kompromiss für optische Module, die bei -10 °C bis +75 °C betrieben werden.

3. Toleranz

Die Widerstandstoleranz und die B-Wert-Toleranz wirken sich direkt auf die Genauigkeit der Temperaturmessung aus. Eine Widerstandstoleranz von ±1 % kombiniert mit einer Toleranz des B-Werts von ±1 % führt zu einem anfänglichen Temperaturfehler von etwa ±0,3 °C bei 25 °C. Bei DWDM-Anwendungen, bei denen die Wellenlängenstabilität innerhalb von ±0,01 nm liegen muss, ist dieser Fehler möglicherweise zu groß. Ein Kalibrierungsschritt in der Modul-Firmware kann die anfängliche Toleranz ausgleichen, die Toleranz muss jedoch eng genug sein, damit die Kalibrierung über den gesamten Betriebsbereich gültig bleibt.

4. Verpackung und Verklebung

Der NTC muss in den verfügbaren Platz im optischen Modul passen. Bare-Chips bieten den kleinsten Platzbedarf, erfordern jedoch Drahtbonden oder Die-Attach-Geräte. Vormontierte Chips auf Keramikträgern vereinfachen die Montage, erhöhen aber die Höhe. Wir können beide Optionen anbieten und Sie über die beste Wahl für Ihre Produktionslinie beraten.

5. Selbsterwärmung

Der Messstrom muss niedrig gehalten werden. Bei einem 10-kΩ-NTC mit einem Verlustfaktor von 1,5 mW/°C beträgt der maximale Messstrom für eine Selbsterwärmung von 0,1 °C etwa 120 µA. Wenn Ihr TEC-Controller einen höheren Strom verwendet, sollten Sie einen NTC mit niedrigerem Widerstand oder einen größeren Chip mit höherem Verlustfaktor in Betracht ziehen.

Wenn Sie sich nicht sicher sind, welche Parameter Sie wählen sollen, geben Sie die Teilenummer Ihres TEC-Controllers und den Zieltemperaturbereich an. Wir können eine kompatible NTC-Konfiguration empfehlen.

Typische Anwendungen

Optische SFP- und QSFP-Transceiver

Im Inneren des Moduls werden NTC-Thermistoren zur Überwachung der Lasertemperatur eingesetzt. Das Signal wird in den TEC-Controller eingespeist, der den Laser auf einer festen Temperatur hält, typischerweise 25 °C oder 45 °C, je nach Laserdesign.

DWDM und kohärente Module

Für Laser mit geringer Linienbreite und Wellenlängenstabilität ist die NTC-Genauigkeit entscheidend. Der Regelkreis muss die Temperatur innerhalb von ±0,1 °C halten, um die Wellenlänge innerhalb des angegebenen Kanalrasters zu halten.

Laserdioden-Submounts

Bei nackten Laserdiodengehäusen ist der NTC auf denselben Unterbau gebondet wie der Laserchip. Dies ermöglicht eine direkte Temperaturmessung ohne zusätzliche thermische Masse.

Telekommunikations-Basisstationen und Outdoor-Ausrüstung

NTC-Thermistoren werden auch in den Temperaturüberwachungskreisen von optischen Verstärkern und Transceivern für den Außenbereich verwendet, wo die Umgebungstemperatur stark schwanken kann.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen R25 und dem B-Wert?

A: R25 ist der Widerstand bei 25°C. Der B-Wert beschreibt, wie sich der Widerstand mit der Temperatur ändert. Beide Parameter werden benötigt, um den Widerstand bei jeder anderen Temperatur zu berechnen. Ein höherer B-Wert bedeutet, dass sich der Widerstand bei einer bestimmten Temperaturänderung stärker ändert.

F: Wie wandle ich in meiner Firmware den Widerstand in Temperatur um?

A: Die einfachste Methode besteht darin, eine Nachschlagetabelle zu verwenden, die aus den R25- und B-Werten mithilfe der Steinhart-Hart-Gleichung oder der vereinfachten B-Gleichung erstellt wurde. Viele TEC-Controller-ICs verfügen über integrierte Konvertierungsalgorithmen. Wir können die Koeffiziententabelle für Ihren spezifischen NTC bereitstellen.

F: Kann ich einen NTC mit einer Toleranz von ±5 % in einem DWDM-Modul verwenden?

A: Das hängt von Ihrem Kalibrierungsverfahren ab. Eine Widerstandstoleranz von ±5 % kombiniert mit einer B-Toleranz von ±1 % führt zu einem Temperaturfehler von über ±1 °C vor der Kalibrierung. Wenn Ihre Produktionslinie eine einmalige Kalibrierung bei einer bekannten Temperatur durchführt, kann der anfängliche Offset entfernt werden. Die B-Toleranz beeinflusst jedoch weiterhin die Neigungsgenauigkeit. Für DWDM empfehlen wir einen Widerstand von mindestens ±1 % und einen B-Wert von ±0,5 %.

F: Warum spielt die Selbsterwärmung eine Rolle, wenn der Messstrom nur einige hundert Mikroampere beträgt?

A: Selbst kleine Ströme können den Thermistor über die Umgebungstemperatur hinaus erhitzen. Ein 100-µA-Strom durch einen 10-kΩ-NTC verbraucht 0,1 mW. Bei einem Verlustfaktor von 1,5 mW/°C führt dies zu einem Temperaturanstieg von 0,067 °C. In einem streng kontrollierten Lasermodul kann dieser Versatz erheblich sein. Der Messkreis sollte den niedrigsten praktischen Strom verwenden.

F: Bieten Sie benutzerdefinierte B-Werte oder Widerstandswerte an?

A: Ja. Wir können die Materialzusammensetzung anpassen, um individuelle B-Werte im Bereich von 3000 K bis 4500 K zu erreichen, und wir können nach spezifischen Widerstandswerten mit engen Toleranzen suchen. Es gelten Mindestbestellmengen.

F: Kann der NTC direkt auf dem Laserchip montiert werden?

A: Normalerweise nicht. Der NTC wird auf der Kaltseite des Submounts oder der TEC montiert, nicht auf der Laserfacette. Direkter Kontakt mit dem Laserchip könnte zu elektrischen Problemen oder Problemen mit der thermischen Masse führen. Wir empfehlen, den NTC möglichst nahe am Laser, aber elektrisch isoliert zu montieren.

Kontakt und technischer Support

Um Muster oder eine detaillierte Empfehlung anzufordern, geben Sie bitte Folgendes an:

● Teilenummer des TEC-Controllers oder Messstrom

● Soll-Lasertemperatur

● Erforderliche Temperaturgenauigkeit

● Verfügbarer Platz für den NTC

● Montagemethode (Drahtbonden, Löten, Epoxidharz)

● Erwartetes Jahresvolumen

Wir antworten innerhalb eines Werktages und können Muster zur Bewertung bereitstellen.
