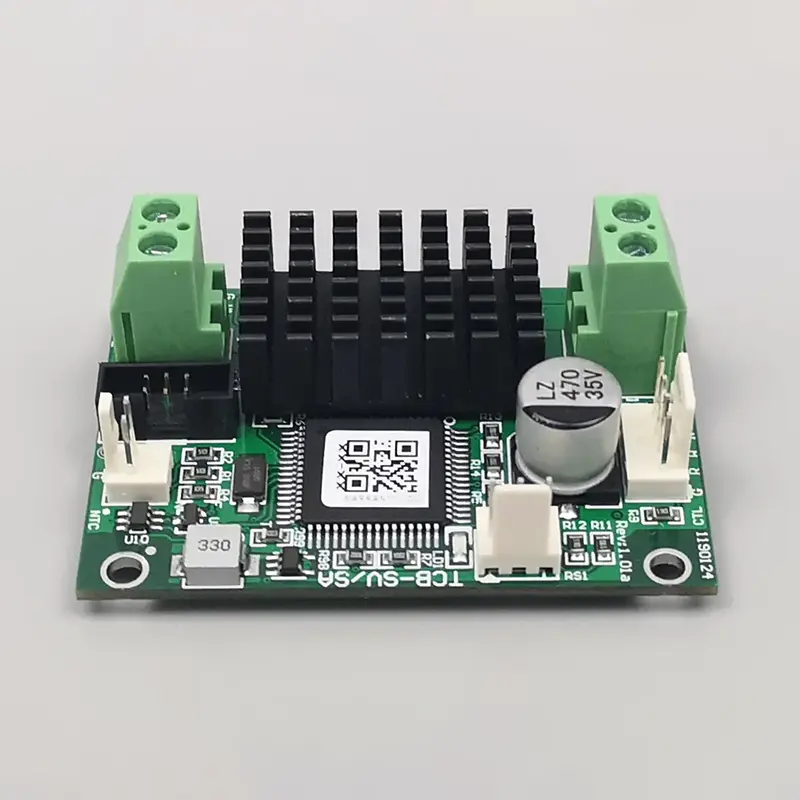

Der TCB-SV-Temperaturregler für Micro TECs von der X-meritan-Fabrik verfügt über einen unabhängigen Steuerchip und einen dynamischen PID-Anpassungsalgorithmus und unterstützt eine Genauigkeit von ±0,01 °C sowohl für die Temperatureinstellung als auch für die Steady-State-Regelung. Im Gegensatz zur herkömmlichen PWM-Schaltsteuerung nutzt sie den vollen Dauerstromausgang, um Betriebsgeräusche und Temperaturschwankungen zu eliminieren, und sorgt so für eine stabile Temperaturregelung mit geschlossenem Regelkreis für hochpräzise Dauerbetriebsszenarien. Die Platine integriert eine bidirektionale Heiz-/Kühlsteuerung, zwei Kommunikationsschnittstellen und einen Sicherheitssignalausgang mit einer Arbeitseffizienz von über 90 % und kompakten Abmessungen, geeignet für die eingebettete Integration von Micro-TEC-Wärmesteuerungssystemen.
|
Modell |
TCB-SV |
|
Bordversorgungsspannung (DC) |
7 - 24 V |
|
Platinenversorgungsstrom |
Hängt von TEC ab |
|
Output-Effizienz |
> 90 % |
|
TEC-Spannung |
4,5 V (Standard) |
|
TEC-Strom |
2,5 A (maximal) |
|
Temperatursensor |
10K NTC (Standard-B-Wert: 3950) |
|
Genauigkeit der Temperaturregelung |
±0,01°C |
|
Stellen Sie die Temperaturgenauigkeit ein |
±0,01°C |
|
Temperaturkontrollbereich |
-30 °C bis 147 °C |
|
Kontrolltemperaturbereich¹ |
-20°C bis 100°C |
|
Werksseitig eingestellte Standardtemperatur |
25°C oder benutzerdefiniert |
|
Abmessungen |
60 mm x 42 mm |
|
Höhe |
23 mm insgesamt (18,5 mm Platine + 1,5 mm Komponenten, Stifte ≤ 3 mm) |
|
Notiz |
Für andere Spezifikationen wenden Sie sich bitte an den Hersteller. |
Der Temperaturregler TCB-SV für Micro TECs nutzt eine branchenübliche Hardwarestruktur und ein praktisches Funktionsdesign mit zentralen technischen Vorteilen für die Präzisionssteuerung von Micro TEC:
Ausgestattet mit einem speziellen Steuerchip und einem optimierten PID-Algorithmus unterstützt es eine Temperaturgenauigkeit im stationären Zustand von ±0,01 °C und erfüllt so die Präzisionskalibrierungsanforderungen von Laser- und Detektionsgeräten.
Der Nicht-PWM-Dauerstromausgang vermeidet hochfrequente Schaltgeräusche, eliminiert mikrothermische Schwankungen und gewährleistet einen langfristig konstanten Temperaturstatus von Präzisionskomponenten.
Unterstützt serielle ASCII-Befehle und das MODBUS-RTU-Protokoll, ist kompatibel mit gängiger industrieller Steuerungshost- und Obercomputersoftware und unterstützt Echtzeit-Datenüberwachung und Sekundärentwicklung.
Passt zu Standard-10K-NTC-Sensoren (3950), unterstützt die automatische Umschaltung von Heizen und Kühlen und deckt einen weiten Temperaturbereich mit geschlossenem Regelkreis ab.
Reservierter Gerätealarmausgang, Betriebsstatussignal und TEC-spezifische Abschaltschnittstelle erleichtern die automatische Steuerung der Systemsicherheitsverbindung.
Das Modul verfügt über eine starke Anti-Interferenz-Fähigkeit und eine stabile Dauerbetriebsleistung, was durch langfristige Feldeinsätze in der Optik- und Laserindustrie bestätigt wurde.
|
Vergleichsartikel |
TCB-SV Micro TEC Controller |
Konventioneller TEC-Controller |
|
Genauigkeit der Temperaturregelung |
±0,01 °C (ultrahohe Präzision) |
±0,05 °C ~ ±0,1 °C (allgemeine industrielle Präzision) |
|
Ausgabemodus |
Kontinuierlicher, gleichmäßiger Stromausgang, kein Schaltgeräusch, keine thermischen Schwankungen |
Herkömmlicher PWM-Schaltausgang, anfällig für hochfrequentes Rauschen und geringe Temperaturdrift |
|
Kommunikationsprotokoll |
Duale Protokolle: ASCII + MODBUS-RTU, einfach für Systemintegration und Sekundärentwicklung |
Einzelnes Protokoll mit eingeschränkter Kompatibilität, schlechte Erweiterbarkeit |
|
Sicherheitskonfiguration |
Integrierter Alarmausgang, Statusrückmeldung und TEC-Notabschaltfunktion |
Einzelsteuerfunktion, ohne intelligentes Sicherheitsschutzdesign |
|
Output-Effizienz |
>90 %, energiesparend und effizient für den Langzeitbetrieb |
Im Allgemeinen unter 85 %, langfristig höherer Stromverbrauch |
|
Anwendbare Szenarien |
Optische Kommunikation, medizinische Diagnose, hochpräzise Sensoren, Laborgeräte |
Gewöhnliche industrielle Temperaturregelungsszenarien mit geringen Präzisionsanforderungen |
Der TCB-SV-Temperaturregler für Micro-TECs basiert auf präziser Temperaturregelung und Anti-Interferenz-Fähigkeit und wird in professionellen Szenarien eingesetzt, die eine langfristige Temperaturstabilität erfordern:
Stabilisieren Sie die Arbeitstemperatur von Laserdioden, beseitigen Sie durch Temperaturänderungen verursachte Wellenlängendrift und stellen Sie eine langfristig stabile Datenübertragung von Hochgeschwindigkeits-Glasfasernetzwerken sicher.
Sorgen Sie für eine Arbeitsumgebung mit konstanter Temperatur für Präzisionsreagenzien, molekulare Detektions- und biochemische Analysegeräte und vermeiden Sie Abweichungen der Detektionsergebnisse durch geringfügige Temperaturänderungen.
Stabilisieren Sie die Betriebstemperatur von Infrarotsensoren, chemischen Erkennungssensoren und LiDAR-Sensoren, optimieren Sie das Signal-Rausch-Verhältnis und sorgen Sie für eine gleichbleibende Erkennungsgenauigkeit.
Wird in thermischen Kalibrierungs- und mikropräzisen Temperaturkontrollszenarien für die wissenschaftliche Forschung eingesetzt und unterstützt die hochpräzise Wiederholbarkeit experimenteller Daten.
X-Meritan verfügt über unabhängige Produktionswerkstätten und komplette Testausrüstung. Alle TCB-SV-Boards werden im eigenen Haus hergestellt, kalibriert und getestet, um eine gleichbleibende Chargenstabilität zu gewährleisten.
Unterstützt Parameteranpassung und nicht standardmäßige Konfiguration. Das technische Team stellt Integrationsanleitungen zur Verfügung, um Kunden beim vollständigen Debuggen der Geräte und bei der Projektiteration zu unterstützen.
Die Produkte werden nach Europa, Nordamerika, Südostasien und in andere Regionen exportiert. Mit stabilen Logistikkanälen unterstützt es die langfristige Lieferung von Chargen und die Projektabwicklung im Ausland.
Das Produkt wurde in hochwertigen Industrieanlagen und Laborprojekten eingesetzt, wobei die stabile Leistung durch den langfristigen tatsächlichen Betrieb bestätigt wurde.
A: Es wurde speziell für thermoelektrische Mikrokühler entwickelt und eignet sich perfekt für hochpräzise Szenarien wie Laserkommunikation, medizinische Erkennung, Präzisionssensoren und Laborinstrumente, die eine ultrafeine Temperaturstabilisierung von 0,01 °C erfordern.
A: Ja. Es passt standardmäßig zu standardmäßigen 10K 3950 NTC-Sensoren und unterstützt die meisten gängigen Micro-TEC-Module auf dem Markt, mit starker universeller Kompatibilität und bequemem System-Upgrade und -Austausch.
A: Absolut. Duale ASCII- und MODBUS-RTU-Protokolle unterstützen das Debuggen von High-End-Computersoftware, das Hochladen von Daten in Echtzeit und das automatisierte System-Docking und erfüllen so verschiedene sekundäre Entwicklungsanforderungen von Industrieprojekten.
A: Jeder TCB-SV-Temperaturregler für Micro TECs wird strengen Werkstests unterzogen, einschließlich Kalibrierung der Temperaturgenauigkeit, Erkennung der kontinuierlichen Stromstabilität, Überprüfung der Kommunikationsfunktion und Simulation des Sicherheitsschutzes, um sicherzustellen, dass keine fehlerhaften Produkte geliefert werden.
A: Ja. Die Standardtemperatur von 25 °C kann entsprechend den Projektanforderungen des Benutzers angepasst werden, und spezielle Parameterkonfigurationsdienste werden für nicht standardmäßige Arbeitsbedingungen unterstützt.
A: Dadurch werden Schaltgeräusche und periodische Temperaturschwankungen vollständig vermieden, die langfristige statische Temperaturstabilität von optoelektronischen Präzisionskomponenten aufrechterhalten und die Produktlebensdauer und Erkennungsgenauigkeit effektiv verbessert.
