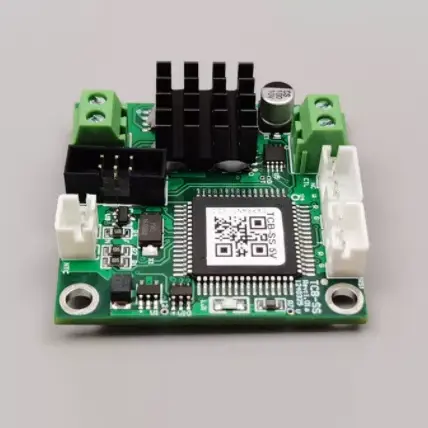

TCB-SS-Temperaturregler mit ultrakompakter Größe und für Micro-TECs konzipiert

X-Meritan stellt TCB-SS-Temperaturregler mit ultrakompakter Größe her, die für Mikro-TEC-Anwendungen konzipiert sind, bei denen Platinenplatz, Temperaturstabilität und kontrollierter TEC-Ausgang zusammen berücksichtigt werden müssen. Der TCB-SS integriert Temperaturmessung und TEC-Ansteuerung auf einer kleinen Steuerplatine, sodass ein Micro TEC über einen rückkopplungsbasierten Temperaturregelkreis geregelt werden kann.

Der Controller basiert auf einem kompakten Platinenformat und nicht auf einer Allzweck-Temperatursteuerungsarchitektur. Es verwendet einen 10K-NTC-Sensor als standardmäßigen Temperaturerfassungseingang und unterstützt eine standardmäßige TEC-Spannung von 4,5 V mit einem maximalen TEC-Strom von 3 A, wodurch sich die Platine für Miniatur-Wärmemanagementsysteme eignet.

Parameter

Control Structure

Temperatur-Feedback

10K NTC erkennt Temperaturänderungen und sendet das Signal an den Controller.

PID-Steuerung

Der Regler vergleicht die gemessene Temperatur mit dem Zielwert und regelt den Micro TEC-Ausgang durch PID-Regelung.

Kontinuierliche Fahrt

Die kontinuierliche Ausgabe passt den TEC-Antrieb während des Betriebs an, anstatt sich nur auf einfaches Ein-/Ausschalten zu verlassen.

Hauptmerkmale

Ultrakompaktes Board

Mit den Maßen 4 cm × 4 cm × 1,28 cm ist der für Micro TECs konzipierte Temperaturregler TCB-SS mit ultrakompakter Größe für Micro TEC-Systeme mit begrenztem Installationsraum konzipiert.

0,01 °C Temperaturregelung

Der Regler bietet eine Temperaturregelgenauigkeit von 0,01 °C und eine Solltemperaturgenauigkeit von 0,01 °C für eine präzise Wärmeregulierung.

>94 % Produktionseffizienz

Mit einem Ausgangswirkungsgrad von über 94 % ermöglicht der Regler eine effiziente TEC-Ansteuerung in kompakten Temperaturregelsystemen.

4,5 V TEC-Ausgang, 3 A max.

Die Standard-TEC-Spannung beträgt 4,5 V mit einem maximalen TEC-Strom von 3 A für kompatible Micro-TEC-Anwendungen.

10K NTC-Temperaturmessung

Der Standardsensor ist ein 10K-NTC mit einem B-Wert von 3950, der eine Temperaturrückmeldung für den Regelkreis liefert.

-60°C bis +170°C Messung

Der Temperaturkontrollmessbereich liegt bei -60 °C bis +170 °C, während der spezifizierte Kontrolltemperaturbereich bei -20 °C bis +100 °C liegt.

Integrierter Schutz

Zu den integrierten Funktionen gehören Überstrom, Überspannung, Temperaturbegrenzung und TEC-Unterbrechungs-/Kurzschlusserkennung zur Überwachung des Controllers und des angeschlossenen TEC während des Betriebs.

Kompatibilität

Vor der Integration sollten die elektrischen Anforderungen des TEC, die NTC-Eigenschaften, die Zieltemperatur und die Platinenversorgung anhand der Controller-Spezifikationen überprüft werden.

Anwendungsbereiche

Präzise optische Module

Der TCB-SS-Temperaturregler mit ultrakompakter Größe und entwickelt für Micro-TECs bietet eine kompakte Temperaturregelung für optische Module, bei denen stabile thermische Bedingungen erforderlich sind.

Laserdiodensysteme

Es kann einen kompatiblen Micro TEC ansteuern, um die Temperatur von Laserdioden in kompakten optischen Systemen zu regulieren.

Miniatur-Laborausrüstung

Der kompakte Regler eignet sich für Laborgeräte, die eine Temperaturregelung auf Micro TEC-Basis bei begrenztem Einbauraum erfordern.

Tragbare Diagnosegeräte

Der TCB-SS unterstützt die Temperaturregelung in kompakten Diagnosegeräten, bei denen Platinengröße und Wärmeregulierung wichtige Designfaktoren sind.

Infrarot- und CCD-Sensoren

Der Controller kann in Micro TEC-Systeme zur Temperaturregelung von temperaturempfindlichen Infrarotdetektoren und CCD-Sensoren integriert werden.

FAQ

F1: Für welche Art von TEC ist der Controller konzipiert?

A1: Der TCB-SS-Temperaturregler mit ultrakompakter Größe und konzipiert für Micro TECs ist für Micro TEC-Anwendungen konzipiert. Der angeschlossene TEC sollte anhand der angegebenen Standard-TEC-Spannung von 4,5 V und dem maximalen Strom von 3 A überprüft werden.

F2: Welche NTC-Sensorkonfiguration wird verwendet?

A2: Die Standardkonfiguration für die Temperaturerfassung ist ein 10K-NTC mit einem B-Wert von 3950. Andere Sensoranforderungen sollten während der Projektspezifikation bestätigt werden.

F3: Was ist der Unterschied zwischen Messbereich und Kontrollbereich?

A3: Der Temperaturkontrollmessbereich beträgt -60 °C bis +170 °C, während der spezifizierte Kontrolltemperaturbereich -20 °C bis +100 °C beträgt. Der Messbereich gibt die Temperaturerfassungsfähigkeit an, während der Regelbereich den spezifizierten Temperaturregelbereich definiert.

F4: Welche Stromversorgung benötigt das Board?

A4: Die Versorgungsspannung der Platine beträgt 5 V ±10 % Gleichstrom. Das System sollte eine geeignete Stromquelle bereitstellen, die innerhalb dieses angegebenen Eingangsbereichs bleibt.

F5: Wie hoch ist der maximal verfügbare Strom für den TEC?

A5: Der maximal angegebene TEC-Strom beträgt 3 A, bei einer standardmäßigen TEC-Spannung von 4,5 V. Der tatsächlich angeschlossene TEC sollte entsprechend seinen elektrischen Anforderungen und den Controller-Grenzwerten ausgewählt werden.

F6: Welche Temperaturgenauigkeit kann der Controller bieten?

A6: Die angegebene Genauigkeit der Temperaturregelung beträgt 0,01 °C, und die Genauigkeit der eingestellten Temperatur wird ebenfalls mit 0,01 °C angegeben.

F7: Welche Schutzfunktionen sind enthalten?

A7: Der Controller verfügt über Überstromschutz, Überspannungsschutz, Temperaturbegrenzung sowie TEC-Erkennung von offenem Stromkreis und Kurzschluss.
