Ein Konstrukteur entwickelt den Prototyp eines kompakten medizinischen ProbenkühlersThermoelektrische Kühler. Die kalte Seite erreicht beim Prüfstandstest innerhalb von Minuten die Zieltemperatur. Wenn das Gerät jedoch in seinem Gehäuse installiert wird, beginnt die Temperatur auf der kalten Seite nach oben zu driften und stabilisiert sich nie. Der Ingenieur prüft den TEC-Strom, die Isolierung und den Regelkreis. Alles scheint korrekt zu sein. Das Problem liegt überhaupt nicht auf der kalten Seite. Es ist auf der heißen Seite. Die vom TEC abgegebene Wärme wird nicht effektiv abgeführt und diese Wärme wird durch das Modul zurückgeleitet, wodurch dessen Kühlkapazität beeinträchtigt wird. Dies ist der häufigste Fehler bei der Konstruktion thermoelektrischer Kühlung und kostspielig. Für Beschaffungsingenieure und Produktentwickler ist das Verständnis, warum die Wärmeabführung auf der heißen Seite von entscheidender Bedeutung ist, der Unterschied zwischen einem Produkt, das funktioniert, und einem, das im Einsatz versagt.
Dieser Leitfaden richtet sich an Käufer und Ingenieure, die thermoelektrische Kühler und die zugehörigen Wärmemanagementkomponenten beschaffen. Wir erklären die thermische Bilanz eines TEC, warum die heiße Seite der begrenzende Faktor für die Kühlleistung ist, wie sich die Auswahl von Kühlkörper und Lüfter auf das Ergebnis auswirkt, welche Spezifikationen in eine Bestellung aufzunehmen sind und wie man einen Lieferanten bewertet. Wir stellen außerdem detaillierte Produktparameter aus unserem Werk in Fuzhou X-Meritan Technology Co., Ltd. zur Verfügung. Ganz gleich, ob Sie einen Getränkekühler, ein Lasermodul, ein medizinisches Gerät oder ein Elektronikgehäuse entwerfen, dieser Leitfaden hilft Ihnen bei der Spezifikation eines thermoelektrischen Kühlsystems, das zuverlässig funktioniert.

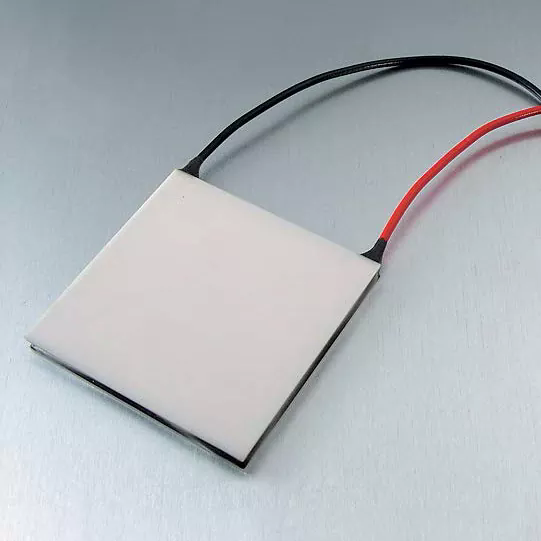

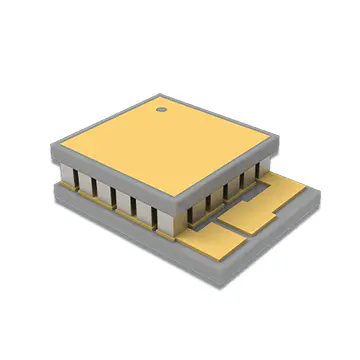

Ein thermoelektrischer Kühler, auch Peltier-Modul genannt, ist eine Festkörperwärmepumpe, die Wärme von einer Seite des Geräts zur anderen transportiert, wenn elektrischer Strom angelegt wird. Das Modul besteht aus einer Reihe von Halbleiterpellets, typischerweise Wismuttellurid, die zwischen zwei Keramiksubstraten angeordnet sind. Wenn Strom durch die Pellets fließt, absorbieren Elektronen an einer Verbindungsstelle Wärme und geben sie an einer anderen ab. Die Seite, die Wärme aufnimmt, wird kalt und die Seite, die Wärme abgibt, wird heiß. Es gibt keine beweglichen Teile, keine Kältemittel und keine Kompressoren. Das Modul ist kompakt, geräuschlos und lässt sich präzise steuern. Die folgende Tabelle fasst die grundlegenden Betriebseigenschaften eines thermoelektrischen Kühlers zusammen.
| Parameter | Beschreibung | Typischer Wert |
| Funktionsprinzip | Peltier-Effekt (Wärmepumpen mittels Strom) | Solid-State, keine beweglichen Teile |
| Kalte Seite | Nimmt die Wärme der Ladung auf | Temperatur unter Umgebungstemperatur |
| Heiße Seite | Gibt Wärme an die Umgebung ab | Temperatur über Umgebungstemperatur |
| Wärmegepumpt (Qc) | Kühlleistung | Hängt von Modulgröße und Strom ab |
| Eingangsleistung (Pin) | Stromverbrauch | Hängt von Spannung und Strom ab |
| Abgeführte Wärme (Qh) | Qc + Pin | Immer größer als Qc |
| POLIZIST | Qc / Pin | Typischerweise 0,3 - 0,7 |
BeiFuzhou X-Meritan Technology Co., Ltd.In unserem Werk werden thermoelektrische Kühler für eine Vielzahl von Kühlanwendungen hergestellt. Wir verstehen, dass das Modul nur ein Teil des Systems ist. Ebenso wichtig ist die Wärmeabführung auf der heißen Seite, und wir arbeiten mit unseren Kunden zusammen, um sicherzustellen, dass das gesamte thermische System auf Erfolg ausgelegt ist.
Der grundlegende Grund dafür, dass die heiße Seite der begrenzende Faktor ist, ist der erste Hauptsatz der Thermodynamik. Ein thermoelektrischer Kühler zerstört keine Wärme; es bewegt es. Die auf der Kaltseite (Qc) aufgenommene Wärme plus die vom Modul aufgenommene elektrische Leistung (Pin) muss auf der Warmseite (Qh) abgeführt werden. Die Beziehung ist einfach: Qh = Qc + Pin. Das bedeutet, dass die heiße Seite immer mehr Wärme abgibt, als die kalte Seite aufnimmt. Bei einem typischen Modul, das mit einem COP von 0,5 betrieben wird, beträgt die auf der heißen Seite abgegebene Wärme das Dreifache der Kühlkapazität. Wenn die heiße Seite diese Wärme nicht abgeben kann, steigt die Temperatur der heißen Seite. Und wenn die Temperatur auf der heißen Seite steigt, nimmt der Temperaturunterschied im gesamten Modul zu, was die Kühlleistung und den Wirkungsgrad des Moduls verringert. Die folgende Tabelle veranschaulicht die Wärmebilanz für einen typischen TEC.
| Parameter | Wert | Notiz |
| Kühlleistung (Qc) | 50 W | Wärme wird auf der kalten Seite aufgenommen |
| Eingangsleistung (Pin) | 100 W | Stromversorgung zum Modul |
| Abgeführte Wärme (Qh) | 150 W | Qc + Pin |
| POLIZIST | 0.5 | Qc / Pin |
| Wärmeabweisungsverhältnis | 3:1 | Qh / Qc |
In unserem Werk helfen wir unseren Kunden, dieses thermische Gleichgewicht zu verstehen. Wir stellen detaillierte Leistungskurven zur Verfügung, die zeigen, wie sich die Kühlleistung mit der Temperatur auf der heißen Seite ändert. Wir bieten außerdem Hinweise zur Dimensionierung des Kühlkörpers und zur Auswahl des Lüfters, um sicherzustellen, dass die heiße Seite die erforderliche Wärme abgeben kann. Unser Ziel ist es, unsere Kunden bei der Entwicklung eines Systems zu unterstützen, das zuverlässig die gewünschte Kaltseitentemperatur erreicht.
Wenn die Wärmeabfuhr auf der heißen Seite unzureichend ist, kommt es zu einer Kaskade negativer Auswirkungen. Der erste Effekt ist ein Anstieg der Temperatur auf der heißen Seite. Dadurch verringert sich der Temperaturunterschied, den das Modul aufrechterhalten kann, wodurch die Temperatur auf der kalten Seite steigt. Der zweite Effekt ist eine Verringerung der Kühlleistung. Wenn die Temperatur auf der heißen Seite steigt, nimmt die Fähigkeit des Moduls ab, Wärme zu pumpen. Der dritte Effekt ist ein erhöhter Stromverbrauch. Das Modul muss mehr arbeiten, um die Temperatur auf der kalten Seite aufrechtzuerhalten, was die Eingangsleistung erhöht. Der vierte Effekt ist eine Verringerung der Zuverlässigkeit. Hohe Temperaturen auf der heißen Seite beschleunigen die Verschlechterung des Moduls und der thermischen Schnittstellenmaterialien. Im Extremfall kann das Modul überhitzen und ausfallen. Die folgende Tabelle fasst die Auswirkungen einer unzureichenden Wärmeabfuhr zusammen.
| Wirkung | Ursache | Folge |
| Temperaturanstieg auf der heißen Seite | Unzureichende Kühlkörper- oder Lüfterkapazität | Reduzierte Kühlleistung |
| Kühlleistungsabfall | Erhöhter Temperaturunterschied | Kalte Seite kann Zieltemperatur nicht erreichen |
| Erhöhter Stromverbrauch | Das Modul arbeitet härter, um dies zu kompensieren | Höhere Betriebskosten, mehr abzuleitende Wärme |
| Modulverschlechterung | Thermische Belastung von Pellets und Lötstellen | Verkürzte Lebensdauer, vorzeitiger Ausfall |
| Fehler der thermischen Schnittstelle | Hohe Temperaturen zersetzen die Wärmeleitpaste | Erhöhter thermischer Widerstand, weiterer Leistungsverlust |
Bei X-Meritan haben wir viele Fälle gesehen, in denen ein System nicht ausfiel, weil der TEC unzureichend war, sondern weil die Wärmeableitung unzureichend war. Wir arbeiten mit unseren Kunden zusammen, um diese Probleme zu vermeiden, indem wir komplette thermische Lösungen anbieten, einschließlich Kühlkörper, Lüfter und thermische Schnittstellenmaterialien. Unser Ingenieurteam kann Ihnen bei der Berechnung der erforderlichen Wärmeabfuhrkapazität und der Auswahl der richtigen Komponenten helfen.
Die Spezifizierung des richtigen Wärmeabfuhrsystems erfordert einen systematischen Ansatz. Der erste Schritt besteht darin, die insgesamt abzuführende Wärme (Qh) zu bestimmen. Dies ist die Summe aus der Kühlleistung (Qc) und der Eingangsleistung (Pin). Der zweite Schritt besteht darin, die maximal zulässige Temperatur auf der heißen Seite zu bestimmen. Dies ist typischerweise die Umgebungstemperatur plus der Temperaturanstieg am Kühlkörper. Der dritte Schritt besteht darin, einen Kühlkörper mit einem Wärmewiderstand auszuwählen, der den erforderlichen Temperaturanstieg bei verfügbarem Luftstrom erreichen kann. Der vierte Schritt besteht darin, einen Ventilator auszuwählen, der ausreichend Luftstrom und statischen Druck bietet. Der fünfte Schritt besteht darin, ein thermisches Schnittstellenmaterial auszuwählen, das den Kontaktwiderstand zwischen Modul und Kühlkörper minimiert. Die folgende Tabelle fasst den Spezifikationsprozess zusammen.
| Schritt | Aktion | Schlüsselparameter |
| 1 | Bestimmen Sie die abzuführende Gesamtwärme | Qh = Qc + Pin |
| 2 | Bestimmen Sie die zulässige Temperatur auf der heißen Seite | Th = Tamb + ΔT |
| 3 | Wählen Sie den Wärmewiderstand des Kühlkörpers | Rth = ΔT / Qh |
| 4 | Wählen Sie den Luftstrom und den statischen Druck des Ventilators | CFM, Pa |
| 5 | Wählen Sie das Material für die Wärmeschnittstelle | Wärmeleitfähigkeit (W/m·K) |
In unserem Werk bieten wir komplette thermische Lösungen für unsere thermoelektrischen Kühler an. Wir können Kühlkörper mit optimierter Lamellengeometrie, Lüfter mit geringem Geräuschpegel und hohem Luftstrom sowie Wärmeleitmaterialien mit hoher Leitfähigkeit liefern. Unser Ingenieurteam kann Sie beim Spezifikationsprozess unterstützen und detaillierte thermische Berechnungen für Ihre Anwendung erstellen.
Die Bewertung eines Lieferanten von thermoelektrischen Kühlern und Wärmemanagementkomponenten erfordert einen Schwerpunkt auf Produktqualität, thermischem Fachwissen, Testfähigkeit und technischem Support. Der Lieferant muss in der Lage sein, Module mit gleichbleibender Leistung herzustellen. Sie müssen über Fachkenntnisse im thermischen Systemdesign verfügen. Sie müssen über die Ausrüstung verfügen, um Module und Systeme unter Last zu testen. Und sie müssen technischen Support bieten, der Sie bei der Auswahl der richtigen Komponenten unterstützt. Die folgende Tabelle fasst diese Bewertungskriterien zusammen.
| Bewertungskriterium | Worauf Sie achten sollten | Warum es wichtig ist |
| Modulqualität | Konsistente Leistung, Zuverlässigkeitstests | Stellt sicher, dass das Modul den Spezifikationen entspricht |
| Thermische Expertise | Systemdesignfähigkeit, thermische Simulation | Stellt sicher, dass das gesamte System funktioniert |
| Testfähigkeit | Leistungstests unter Last, Lebensdauertests | Überprüft Leistung und Zuverlässigkeit |
| Technische Unterstützung | Anwendungstechnik, thermische Berechnungen | Hilft bei der Auswahl der richtigen Komponenten |
| Lieferleistung | Aufzeichnung pünktlicher Lieferungen, Lagerfähigkeit | Hält Ihre Produktionslinie am Laufen |
Bei Fuzhou X-Meritan Technology Co., Ltd. produziert unser Werk seit über einem Jahrzehnt thermoelektrische Kühler und thermische Lösungen. Wir verfügen über umfangreiche Erfahrung in der Entwicklung und Prüfung thermischer Systeme. Wir sind nach ISO 9001 zertifiziert und führen detaillierte Aufzeichnungen über alle Inspektionen. Unser technisches Team steht Ihnen bei thermischen Berechnungen und Komponentenauswahl zur Seite. Wir laden Sie ein, uns anhand dieser Kriterien zu bewerten und uns als Ihren Partner für thermoelektrische Kühllösungen zu betrachten.
Die folgende Tabelle enthält die wichtigsten Produktparameter für unsere thermoelektrischen Kühler. Diese Module sind für Kühlanwendungen konzipiert, die von Verbraucherprodukten bis hin zu medizinischen Geräten reichen. Unser Werk kann auch passende Kühlkörper, Lüfter und Wärmeschnittstellenmaterialien liefern.
| Parameter | Spezifikationsbereich | Notizen |
| Kühlleistung (Qc) | 10W - 200W | Hängt von Modulgröße und Strom ab |
| Maximale Temperaturdifferenz (ΔTmax) | 60°C - 75°C | Bei Th = 27°C, keine Last |
| Nennspannung | 5V - 24V | Kundenspezifische Spannungen verfügbar |
| Nennstrom | 2 A - 15 A | Hängt von der Modulgröße ab |
| POLIZIST | 0,3 - 0,7 | Abhängig vom Betriebspunkt |
| Modulgröße | 20 x 20 mm bis 62 x 62 mm | Sondergrößen verfügbar |
| Kühlkörpertyp | Aluminium stranggepresst, geschält, verklebt | Ausgewählt wegen der thermischen Beständigkeit |
| Lüftertyp | Axial, Gebläse | Ausgewählt nach Luftstrom und Geräuschentwicklung |
| Wärmeschnittstellenmaterial | Wärmeleitpaste, Phasenwechsel, Pad | Ausgewählt nach Leitfähigkeit und Dicke |
| Mindestbestellmenge | 100 Stück | Bei Großaufträgen verhandelbar |
| Vorlaufzeit | 2 - 4 Wochen | Hängt von der Menge und der Individualisierung ab |
In unserer Fabrik stellen wir unsere thermoelektrischen Kühler her, um diese und weitere Spezifikationen zu erfüllen. Wir können die Kühlleistung, Spannung, Stromstärke und Größe an Ihre spezifischen Anforderungen anpassen. Wir bieten auch komplette thermische Lösungen an, einschließlich Kühlkörpern, Lüftern und thermischen Schnittstellenmaterialien. Unser Ziel ist es, unseren Kunden zuverlässige und leistungsstarke Kühllösungen anzubieten.
Frage 1: Wie viel Wärme muss auf der heißen Seite eines TEC abgeführt werden?
Antwort: Die auf der heißen Seite abgegebene Wärme (Qh) ist die Summe aus der Kühlleistung (Qc) und der Eingangsleistung (Pin). Bei einem Modul mit einem COP von 0,5 beträgt die abgegebene Wärme das Dreifache der Kühlleistung. Das bedeutet, dass für jedes Watt Kühlung drei Watt Wärme abgeführt werden müssen. Wenn die heiße Seite diese Wärme nicht abführen kann, nimmt die Modulleistung ab. Unser Ingenieurteam kann den genauen Qh für Ihre Anwendung berechnen.
Frage 2: Was passiert, wenn ich einen zu kleinen Kühlkörper verwende?
Antwort: Wenn der Kühlkörper zu klein ist, ist sein Wärmewiderstand zu hoch und die Temperatur auf der heißen Seite steigt. Dies verringert die Kühlleistung und erhöht den Stromverbrauch. Im Extremfall kann es zu einer Überhitzung und einem Ausfall des Moduls kommen. Bemessen Sie den Kühlkörper immer anhand der insgesamt abzuführenden Wärme und des zulässigen Temperaturanstiegs. Unser Werk kann Ihnen bei der Auswahl des richtigen Kühlkörpers für Ihre Anwendung helfen.
Frage 3: Kann ich einen Ventilator verwenden, um die Wärmeableitung zu verbessern?
Antwort: Ja, ein Lüfter kann die Wärmeableitung erheblich verbessern, indem er den Luftstrom über den Kühlkörper erhöht. Die erzwungene Konvektion verringert den Wärmewiderstand des Kühlkörpers, wodurch die Temperatur auf der heißen Seite sinkt. Der Lüfter muss so ausgewählt werden, dass er ausreichend Luftstrom und statischen Druck für das Kühlkörperdesign bietet. Für unsere thermoelektrischen Kühler bieten wir passende Lüfter- und Kühlkörperkombinationen an.
Frage 4: Was ist das beste Wärmeschnittstellenmaterial für einen TEC?
Antwort: Das beste Wärmeleitmaterial hängt von der Anwendung ab. Wärmeleitpaste bietet den geringsten Wärmewiderstand, kann jedoch schmutzig werden und mit der Zeit austrocknen. Phasenwechselmaterialien bieten eine gute Leistung und sind einfacher anzuwenden. Wärmeleitpads sind praktisch, haben aber eine höhere Wärmebeständigkeit. Für Hochleistungsanwendungen empfehlen wir Wärmeleitpaste oder ein Phasenwechselmaterial. Unser technisches Team kann Sie über das beste Material für Ihre Anwendung beraten.
Frage 5: Woher weiß ich, ob mein Wärmerückführungssystem ausreichend ist?
Antwort: Um festzustellen, ob Ihr Wärmeabfuhrsystem ausreichend ist, messen Sie die Temperatur der heißen Seite unter Volllast und vergleichen Sie sie mit dem Auslegungsziel. Wenn die Temperatur auf der heißen Seite höher ist als erwartet, ist die Wärmeabgabe unzureichend. Außerdem können Sie die Kühlleistung messen und mit der Leistungskurve vergleichen. Wenn die Kapazität geringer ist als erwartet, ist die Temperatur auf der heißen Seite wahrscheinlich zu hoch. Unser Technikteam kann Ihnen bei der Diagnose und Lösung von Problemen mit der Wärmeabfuhr helfen.
Eine effektive Wärmeabführung auf der heißen Seite ist für die Leistung und Zuverlässigkeit thermoelektrischer Kühler von entscheidender Bedeutung. Die heiße Seite muss die Kühlleistung plus die Eingangsleistung abführen, die typischerweise das Dreifache der Kühlleistung beträgt. Bei unzureichender Wärmeabfuhr steigt die Temperatur auf der Heißseite, die Kühlleistung sinkt, der Stromverbrauch steigt und die Modullebensdauer verkürzt sich. Für Einkäufer und Ingenieure ist das Verständnis dieses thermischen Gleichgewichts der Schlüssel zum Entwurf eines erfolgreichen thermoelektrischen Kühlsystems. Unser Werk bei Fuzhou Wir bieten thermoelektrische Kühler, Kühlkörper, Lüfter und Wärmeschnittstellenmaterialien sowie technische Unterstützung, um sicherzustellen, dass Ihr System wie geplant funktioniert.
Ob Sie einen Getränkekühler, ein medizinisches Gerät, ein Lasermodul oder ein Elektronikgehäuse entwerfen, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können Muster, thermische Berechnungen und maßgeschneiderte Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Unternehmen auf der ganzen Welt gemacht.
Kontaktieren Sie noch heute Fuzhou X-Meritan Technology Co., Ltdum Ihre Anforderungen an thermoelektrische Kühler zu besprechen und herauszufinden, wie unsere thermischen Lösungen Ihre Kühlleistung verbessern können.
