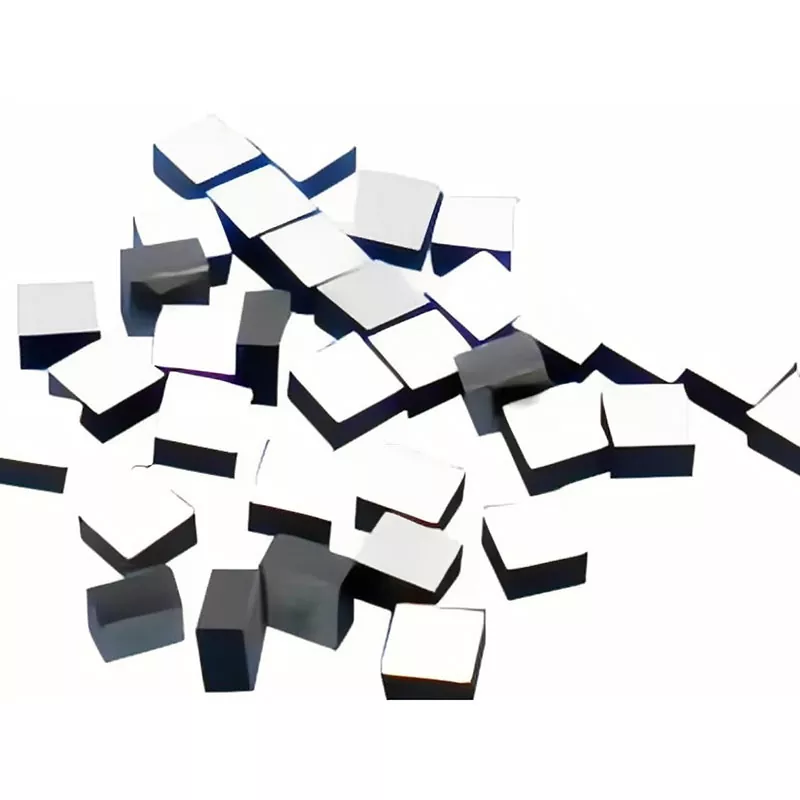

NTC-Thermistor für Infrarot-Thermosäule

Der NTC-Thermistor für Infrarot-Thermosäulen liefert ein zusätzliches Temperatursignal, indem er seinen Widerstand entsprechend der Sensortemperatur ändert. Das Thermosäulensignal und das NTC-Signal können dann gemeinsam verarbeitet werden, um temperaturbedingte Schwankungen auszugleichen. Dies macht den NTC zu einer wichtigen unterstützenden Komponente in Infrarot-Thermosäulensystemen, bei denen Messstabilität und Wiederholbarkeit erforderlich sind.

So funktioniert es

Das grundlegende Arbeitsverhältnis kann wie folgt verstanden werden:

Infrarotstrahlung
↓
Thermosäule erzeugt elektrische Leistung
↓
Änderungen der Umgebungs- oder Sensortemperatur
↓
NTC-Widerstandsänderungen
↓
Temperaturinformationen werden vom Schaltkreis gelesen
↓
Es wird eine Temperaturkompensation angewendet
↓
Stabilere Thermopile-Messung

Wenn Infrarotstrahlung die Thermosäule erreicht, erzeugt der Sensor ein elektrisches Ausgangssignal, das von der Temperaturdifferenz zwischen dem Sensorelement und seiner Referenzumgebung abhängt.

Gleichzeitig können Änderungen der Umgebungstemperatur die Temperatur des Thermosäulenpakets und der umgebenden Komponenten verändern. Der NTC-Thermistor reagiert auf diese Temperaturänderung mit einer entsprechenden Widerstandsänderung.

Die Signalverarbeitungsschaltung nutzt die NTC-Widerstandsinformationen, um den temperaturbedingten Effekt abzuschätzen und eine Kompensation auf den Thermosäulenausgang anzuwenden. Der Zweck besteht nicht darin, das Infrarotsignal selbst zu erhöhen, sondern darin, Messschwankungen zu reduzieren, die mit Änderungen in der thermischen Umgebung des Sensors verbunden sind.

Warum Temperaturkompensation wichtig ist

Der NTC-Thermistor für Infrarot-Thermopile wird nicht nur vom Zielobjekt beeinflusst. Änderungen der Temperatur der Sensorbaugruppe können sich auch auf das Ausgangssignal auswirken.

Die Beziehung kann wie folgt zusammengefasst werden:

Technische Spezifikationen

Anwendungen

Berührungslose Infrarot-Thermometer

Infrarot-Thermometer verwenden Thermosäulen-Sensorelemente, um Wärmestrahlung ohne direkten Kontakt mit dem Ziel zu erfassen. Ein NTC kann Temperaturinformationen liefern, um Schwankungen auszugleichen, die durch Änderungen in der thermischen Umgebung des Sensors verursacht werden.

Medizinische Temperaturmessung

Temperaturmesssysteme auf Thermopile-Basis, darunter Ohrthermometer und andere berührungslose medizinische Temperaturgeräte, erfordern eine stabile Sensorausgabe unter sich ändernden Umgebungsbedingungen. Der NTC unterstützt den Kompensationsprozess, indem er relevante Temperaturänderungen rund um den Sensor überwacht.

Infrarot-Erkennungsgeräte

Bei Infrarot-Detektionssystemen kann es zu Ausgangsschwankungen kommen, wenn sich die Sensortemperatur ändert. Ein angepasster NTC stellt die Temperaturreferenz bereit, die zur Korrektur temperaturabhängiger Effekte im Erkennungssystem erforderlich ist.

HVAC und Umweltsensorik

Intelligente HVAC-Geräte und Umgebungsüberwachungsgeräte können unter sich ständig ändernden Umgebungsbedingungen betrieben werden. Die NTC-Temperaturkompensation kann dazu beitragen, dass Thermopile-basierte Infrarot-Sensormodule konsistentere Messungen erzielen.

Haushaltsgeräte

Kompakte Infrarot-Sensormodule werden in verschiedenen intelligenten Geräten zur Temperaturerkennung und -überwachung eingesetzt. Der NTC kann in die Thermosäulenbaugruppe integriert werden, wenn eine Temperaturkompensation innerhalb eines begrenzten Einbauraums erforderlich ist.

Forschung und wissenschaftliche Instrumente

Wissenschaftliche und Labor-Infrarotmessgeräte erfordern möglicherweise eine kontrollierte und wiederholbare Sensorleistung. Ein richtig angepasster NTC kann die Temperaturreferenz liefern, die für die Kompensation und Kalibrierung der Thermosäule erforderlich ist.

Warum sollten Sie sich für X-Meritan für Thermopile-NTC-Lösungen entscheiden?

Der Vorteil von X-Meritan beschränkt sich nicht nur auf die Lieferung eines einzelnen Thermistors. Das Unternehmen arbeitet in den Bereichen thermoelektrische Materialien, Kernkomponenten, Tests und Wärmemanagementlösungen und bietet eine breitere technische Basis für die individuelle Anpassung von Komponenten.

Material- und Komponentenfähigkeit

X-Meritan verfügt über Erfahrung mit thermoelektrischen Materialien und Halbleiter-Wärmemanagementkomponenten und unterstützt Kunden bei Projekten zur Temperaturregelung und Sensorik.

Kundenspezifische Komponentenentwicklung

Widerstand, B-Wert, Abmessungen und Toleranz können entsprechend den Anforderungen der Thermosäulenbaugruppe oder elektronischen Schaltung des Kunden besprochen werden.

Qualitätskontrolle und Prüfung

Mithilfe von Produktions- und Testprozessen werden die Komponentenleistung und die Chargenkonsistenz überprüft und eine stabile Versorgung für die Prototypenüberprüfung und die anschließende Produktion unterstützt.

Probenüberprüfung vor der Massenproduktion

Kunden können Zeichnungen, Muster oder technische Anforderungen bereitstellen. X-Meritan kann die technischen Details mitteilen, eine Musterüberprüfung veranlassen und nach Bestätigung mit der Massenproduktion fortfahren.

Technische Integrationsunterstützung

Für Kunden, die ein neues Thermosäulenmodul entwickeln, kann X-Meritan an der Komponentenauswahl und der technischen Kommunikation teilnehmen, um dabei zu helfen, den NTC an den Sensor und das Kompensationssystem anzupassen.

FAQ

Welche Funktion hat ein NTC-Thermistor für eine Infrarot-Thermosäule in einer Infrarot-Thermosäule?

Der NTC-Thermistor liefert Temperaturinformationen zum Ausgleich temperaturbedingter Änderungen in der Thermosäulenleistung. Es wird im Allgemeinen als Temperaturreferenz- oder Kompensationskomponente und nicht als primärer Infrarotdetektor verwendet.

Warum benötigt eine Infrarot-Thermosäule einen Temperaturausgleich?

Die Thermosäulenleistung kann durch Änderungen der Temperatur des Sensorpakets und der Umgebung beeinflusst werden. Ohne geeignete Kompensation können diese Änderungen zu Messabweichungen führen, selbst wenn die Zieltemperatur unverändert bleibt.

Wie kompensiert ein NTC einen Thermopile-Sensor?

Der NTC ändert seinen Widerstand, wenn sich seine Temperatur ändert. Das Thermosäulensystem liest diesen Widerstand und verwendet die resultierenden Temperaturinformationen in seiner Signalverarbeitungsschaltung oder seinem Kompensationsalgorithmus, um temperaturbedingte Ausgangsschwankungen zu korrigieren.

Wie wähle ich den Widerstandswert eines NTC für eine Thermosäule?

Der erforderliche Widerstand hängt von der Thermosäulenschaltung, der Referenztemperatur, der Kompensationsmethode und dem erwarteten Betriebsbereich ab. Der NTC sollte zusammen mit der Thermosäule und ihrem Signalverarbeitungsdesign ausgewählt werden.

Beeinflusst der B-Wert die Temperaturkompensation der Thermosäule?

Ja. Der B-Wert bestimmt das Widerstands-Temperatur-Verhältnis des NTC und beeinflusst daher die vom Kompensationssystem verwendeten Temperaturinformationen.

Können der NTC-Widerstand und der B-Wert angepasst werden?

Ja. X-Meritan kann kundenspezifische Widerstands- und B-Werte entsprechend den Anforderungen des Thermosäulensystems besprechen.

Können die Abmessungen der Thermosäule NTC individuell angepasst werden?

Ja. Abmessungen und physikalische Konfiguration können entsprechend dem Thermosäulengehäuse, dem Installationsraum und den Montageanforderungen bewertet werden.

Kann X-Meritan einen NTC basierend auf einer Zeichnung oder einem Muster entwickeln?

Ja. Kunden können Zeichnungen, Muster oder technische Spezifikationen zur Bewertung zur Verfügung stellen. Die Probenüberprüfung kann vor der Massenproduktion abgeschlossen werden.

Ist dieser NTC für medizinische Infrarot-Thermometer geeignet?

NTC-Thermistoren können als Temperaturkompensationskomponenten in Infrarot-Thermometern auf Thermopile-Basis, einschließlich medizinischer Temperaturmessgeräte, verwendet werden. Der spezifische Widerstand, der B-Wert, die Toleranz und die physikalische Konfiguration sollten entsprechend dem Sensordesign ausgewählt werden.
