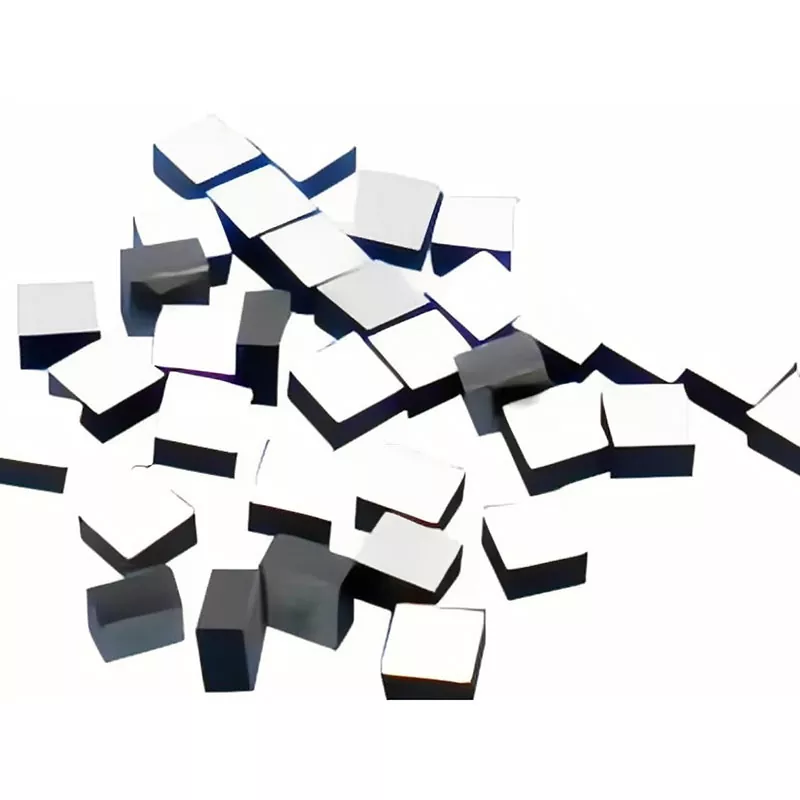

Hochpräziser NTC-Thermistorchip

NTC-Thermistoren nutzen einen negativen Temperaturkoeffizienten, was bedeutet, dass sich ihr Widerstand bei Temperaturänderungen ändert. In einem Sensorschaltkreis kann die Widerstandsschwankung zur Überwachung und Steuerung in Temperaturinformationen umgewandelt werden.

Bei Chipanwendungen wirkt sich die Auswahl von R25, B-Wert, Widerstandstoleranz, Chipabmessungen und Elektrodenstruktur direkt auf die Schaltungsanpassung und -montage aus. R25 bezieht sich auf den Nennwiderstand bei 25 °C, während der B-Wert die Widerstands-Temperatur-Kennlinie des Thermistors beschreibt.

Der hochpräzise NTC-Thermistorchip ist für Anwendungen gedacht, bei denen das Sensorelement in der Nähe einer temperaturempfindlichen Komponente platziert werden muss und gleichzeitig der Platzbedarf gering gehalten werden muss.

Technische Parameter

Die folgenden Modelle stellen verfügbare Produktspezifikationen dar. Elektrische Werte und Abmessungen sollten entsprechend den erforderlichen Schaltungseigenschaften und der Montagemethode ausgewählt werden.

Weitere verfügbare Bereiche

Kleine Größe

Der hochpräzise NTC-Thermistorchip ist in kompakter Bauweise für Anwendungen erhältlich, bei denen ein herkömmlicher Temperatursensor im Gehäuse zu viel Platz beanspruchen würde. Ausgewählte Modelle im aktuellen Sortiment sind nur 0,45 × 0,45 mm klein, während kundenspezifische Chipabmessungen anhand von Kundenzeichnungen oder Mustern ermittelt werden können.

Die kleine Chipstruktur eignet sich für die Platzierung des Sensorelements in der Nähe optischer, elektronischer oder anderer temperaturempfindlicher Komponenten. Die endgültigen Abmessungen sollten entsprechend den erforderlichen elektrischen Eigenschaften und dem Montageprozess bestätigt werden.

Drahtbonden

Der Chip kann mit vergoldeten oder versilberten Elektroden zum Drahtbonden geliefert werden. Abhängig von der Elektrodenkonfiguration und dem Montageprozess kann das Bonden von Gold-, Aluminium- und Silberdrähten unterstützt werden.

Diese Struktur eignet sich für kompakte Hybridmodule und andere Baugruppen, bei denen der Thermistor direkt in den Erfassungsbereich integriert werden muss. Anforderungen an Elektrodenmaterial und Bindung können bei der Probenauswertung bestätigt werden.

Drahtbondbare NTC-Thermistoren werden auch in kompakten optischen Transceiver-Anwendungen verwendet, bei denen das Sensorelement nahe an den temperaturempfindlichen optischen Komponenten positioniert ist.

Widerstand und B-Wert

Widerstand und B-Wert sollten als passende Kombination ausgewählt und nicht als völlig unabhängige Parameter behandelt werden. Der verfügbare Widerstandsbereich beträgt 1 kΩ bis 1000 kΩ, während der B-Wertebereich 3200 K bis 4500 K beträgt.

Beim Schaltungsdesign sollten der Nennwiderstand bei 25 °C, der B-Wert, die Toleranz und der erforderliche Erfassungsbereich gemeinsam berücksichtigt werden. Es stehen Standardkombinationen zur Verfügung, und nicht standardmäßige Anforderungen können je nach Anwendung bewertet werden.

Der B-Wert wird normalerweise zusammen mit seinem Referenztemperaturbereich angegeben, z. B. B25/50 oder B25/85. Daher sollte die genaue Definition vor der Schaltungskalibrierung in der entsprechenden Produktspezifikation bestätigt werden. Kommerzielle Chip-NTC-Produktdaten großer Hersteller geben in ähnlicher Weise R25- und B-Werte mit definierten Referenztemperaturen an.

Widerstandstoleranz

Ausgewählte Modelle können mit Widerstandstoleranzoptionen von ±0,5 % und ±1 % geliefert werden. Diese Spezifikation beschreibt die zulässige Abweichung des Nennwiderstandswerts und sollte nicht als Gesamtgenauigkeit der Temperaturmessung dargestellt werden.

Bei temperaturempfindlichen Schaltkreisen können sich Widerstandstoleranz, B-Wert-Toleranz, Schaltkreisdesign, Kalibrierungsmethode und Betriebsbedingungen auf das endgültige Ergebnis der Temperaturmessung auswirken. Die erforderliche Toleranz sollte daher entsprechend dem gesamten Sensorsystem ausgewählt werden.

Thermische Reaktion

Die thermische Zeitkonstante der aufgeführten Modelle beträgt je nach Chipstruktur und Modell ≤2 s bzw. ≤3 s. Eine kleinere thermische Zeitkonstante bedeutet im Allgemeinen, dass der Thermistor schneller ein thermisches Gleichgewicht mit seinen Umgebungsbedingungen erreicht.

Die tatsächliche Reaktion in einem zusammengebauten Modul hängt auch von der Montagemethode, der thermischen Kopplung, den umgebenden Materialien und dem Luftstrom ab. Aus diesem Grund sollte die Chipspezifikation zusammen mit der tatsächlichen Installationsstruktur bewertet werden.

Anwendungen

Optische Kommunikation

Der hochpräzise NTC-Thermistorchip kann zur Temperaturüberwachung in optische Kommunikationsmodule und optische Transceiver integriert werden. Dank seiner kompakten Struktur kann das Sensorelement in der Nähe temperaturempfindlicher optischer Komponenten positioniert werden, ohne dass ein herkömmliches externes Sensorpaket hinzugefügt werden muss.

Dies ist insbesondere bei optischen Baugruppen relevant, bei denen der verfügbare Installationsraum begrenzt ist und Temperaturänderungen in der Nähe der zu steuernden Komponente überwacht werden müssen. Drahtbondbare NTC-Thermistoren werden speziell zur Temperaturmessung in optischen Transceiver-Designs verwendet.

Medizinische Ausrüstung

Kompakte NTC-Chips können in medizinische Instrumente und Laborgeräte integriert werden, bei denen das Temperatursensorelement in einen begrenzten Installationsbereich passen muss. Verschiedene Widerstandswerte, B-Werte und Toleranzoptionen ermöglichen die Anpassung der Komponente an verschiedene Sensorschaltkreise.

Die endgültige Spezifikation sollte entsprechend dem erforderlichen Temperaturbereich, den Schaltkreiseigenschaften, der Installationsmethode und den geltenden Geräteanforderungen ausgewählt werden.

Automobilradar

Automotive-Radarmodule enthalten kompakte elektronische Komponenten, die während des Betriebs möglicherweise eine Temperaturüberwachung erfordern. Der kleine Formfaktor des NTC-Chips ermöglicht die Integration der Temperaturmessung in elektronische Baugruppen mit hoher Dichte.

Für Automobilanwendungen sollten vor der Auswahl des endgültigen Modells die erforderliche Betriebstemperatur, Widerstandseigenschaften, Toleranz, mechanische Struktur und Zuverlässigkeitsanforderungen bestätigt werden.

Laborausrüstung

Der Chip kann auch in Labor- und Testgeräten verwendet werden, wo ein kompaktes Temperatursensorelement erforderlich ist. Widerstand und B-Wert können entsprechend der Sensorschaltung ausgewählt werden, während die Chipabmessungen zusammen mit dem verfügbaren Installationsraum berücksichtigt werden können.

Für Prototypen oder kundenspezifische Geräte kann X-Meritan die Anforderungen vor der Produktion anhand von Kundenzeichnungen oder Mustern bewerten.

Anpassung

Elektrische Parameter

Der hochpräzise NTC-Thermistorchip kann für individuelle elektrische Anforderungen evaluiert werden. Die verfügbaren Widerstandswerte reichen von 1 kΩ bis 1000 kΩ, mit B-Werten von 3200 K bis 4500 K. Für ausgewählte Spezifikationen sind Widerstandstoleranzoptionen von ±0,5 % und ±1 % verfügbar.

Bei der Anforderung eines maßgeschneiderten Modells können Kunden den erforderlichen R25-Wert, den B-Wert, die Toleranz, die Betriebsbedingungen und die Zielanwendung angeben. Mithilfe dieser Parameter lässt sich feststellen, ob ein vorhandenes Modell verwendet werden kann oder eine neue Spezifikation evaluiert werden sollte.

Chipabmessungen

Die Chipabmessungen können je nach verfügbarem Bauraum und Montageprozess bewertet werden. Bestehende Modelle umfassen kompakte Strukturen wie 0,45 × 0,45 × 0,20 mm und 0,45 × 0,45 × 0,25 mm.

Bei nicht standardmäßigen Abmessungen kann X-Meritan Kundenzeichnungen oder Muster prüfen und die erreichbare Struktur zusammen mit den erforderlichen elektrischen Parametern bestätigen.

Elektrodenoptionen

Für unterschiedliche Bondanforderungen stehen vergoldete oder versilberte Elektrodenoptionen zur Verfügung. Das Elektrodenmaterial sollte zusammen mit dem vorgesehenen Drahtmaterial und dem Bondverfahren ausgewählt werden.

Während der Musterentwicklung können die Elektrodenstruktur, die Bondmethode, die Chipabmessungen und die elektrischen Eigenschaften vor der Massenproduktion überprüft werden.

Herstellung und Musterunterstützung

X-Meritan stellt halbleiterbezogene Materialien und Komponenten her und bietet Produktionsunterstützung für kundenspezifische elektronische Komponenten. Zur verfügbaren Produktionsausrüstung gehören Vibrationsspannmaschinen, Schweißmaschinen, automatische Verpackungsmaschinen und Präzisionsschneidemaschinen.

Bei kundenspezifischen NTC-Thermistor-Chips kann die Produktion anhand von Kundenmustern oder Zeichnungen beurteilt werden. Vor der Massenproduktion kann eine Probenbestätigungsphase genutzt werden, um Abmessungen, elektrische Parameter, Elektrodenanforderungen und Baugruppenkompatibilität zu überprüfen.

Dieser Prozess bietet Kunden einen definierten Punkt, an dem sie das Produkt anhand ihrer Anwendungsanforderungen prüfen können, bevor sie einen größeren Produktionsauftrag freigeben.

FAQ

Welche Widerstands- und B-Werte gibt es?

Der verfügbare Widerstandsbereich beträgt 1 kΩ bis 1000 kΩ, mit B-Werten von 3200 K bis 4500 K. Zu den Standardmodellen gehören Widerstandswerte von 5 kΩ, 10 kΩ, 20 kΩ, 30 kΩ, 47 kΩ, 50 kΩ und 100 kΩ.

Welche Widerstandstoleranz gibt es?

Ausgewählte Spezifikationen sind mit einer Widerstandstoleranz von ±0,5 % und ±1 % verfügbar. Die erforderliche Toleranz sollte entsprechend den Schaltungs- und Temperaturerfassungsanforderungen ausgewählt werden.

Kann der Chip drahtgebunden werden?

Ja. Es sind vergoldete oder versilberte Elektrodenoptionen erhältlich. Gold-, Aluminium- und Silberdrahtbonden können je nach Elektrodenkonfiguration und Montageprozess bewertet werden.

Was ist die kleinste verfügbare Chipgröße?

Die Produktpalette umfasst kompakte Modelle wie 0,45 × 0,45 × 0,20 mm und 0,45 × 0,45 × 0,25 mm. Kundenspezifische Abmessungen können anhand von Kundenzeichnungen oder Mustern ermittelt werden, wobei die endgültige Größe von den erforderlichen elektrischen und strukturellen Spezifikationen abhängt.

Ja. X-Meritan kann kundenspezifische Widerstände, B-Werte, Abmessungen, Toleranzen und Elektrodenanforderungen bewerten. Kundenzeichnungen oder Muster können als Grundlage für die Produktbewertung und Musterbestätigung verwendet werden.

Wie soll ich einen NTC-Thermistorchip auswählen?

Beginnen Sie mit dem erforderlichen Widerstand bei 25 °C, dem B-Wert, dem Temperaturmessbereich, der Widerstandstoleranz, dem verfügbaren Installationsraum und der Verbindungsmethode. Bei kundenspezifischen Anwendungen kann die Bereitstellung der Schaltungsanforderungen, einer Installationszeichnung oder eines vorhandenen Musters dabei helfen, eine geeignete Spezifikation zu ermitteln.

Über X-Meritan

X-Meritan ist ein in China ansässiger Hersteller, der sich auf halbleiterbezogene Materialien, Komponenten und Wärmemanagementprodukte spezialisiert hat. Die Kompetenzen umfassen Materialentwicklung, Komponentenfertigung, kundenspezifische Produktion und Anwendungsunterstützung.

Das Unternehmen bedient Anwendungen wie optische Kommunikation, Sensorik, medizinische Geräte, Automobilelektronik und Unterhaltungselektronik. Die Produkte werden nach Europa, Nordamerika, Südamerika, Südostasien und in andere internationale Märkte geliefert.

Für den hochpräzisen NTC-Thermistorchip bietet X-Meritan Unterstützung von der Spezifikationsauswahl und Musterbewertung bis hin zur kundenspezifischen Produktion. Kunden können vor der Produktion Zeichnungen, Muster oder elektrische Anforderungen zur technischen Bewertung bereitstellen
