ATC-M1 Temperaturregler mit Kurzzyklus-PID

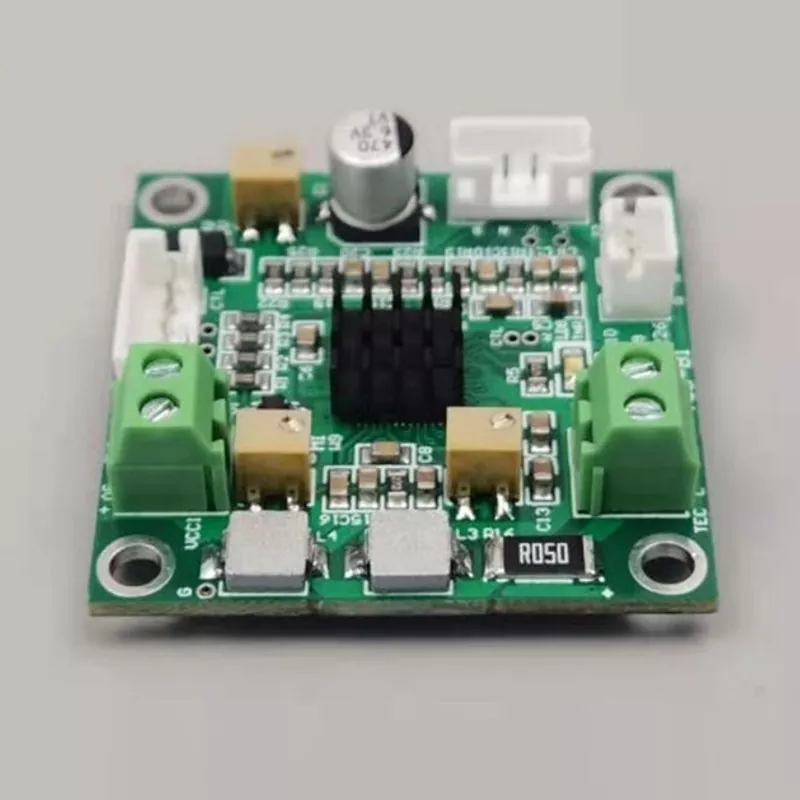

X-Meritan entwickelt thermoelektrische Materialien, Kühler, NTC-Komponenten und Temperaturregler für das Halbleiter-Wärmemanagement. Der ATC-M1-Temperaturregler mit Kurzzyklus-PID kombiniert eine kompakte 34 mm x 20 mm große Platine mit Kurzzyklus-PID-Steuerung, 10 K-NTC-Temperaturrückmeldung und TEC-Ausgangssteuerung für Mikroobjekte mit geringer thermischer Trägheit. Er wird mit 3,0 V–5,0 V Gleichstrom betrieben, unterstützt einen Standardtemperaturbereich von +10 bis +40 °C und hat eine werkseitig voreingestellte Temperatur von 25 °C. Die Temperatur kann über ein W9-Potentiometer oder einen Analogeingang eingestellt werden, mit einer spezifizierten Temperaturkontrollstabilität von 0,001 °C.

Hauptmerkmale

Short-Cycle PID Control

Der ATC-M1-Temperaturregler mit Kurzzyklus-PID verwendet einen Kurzzyklus-PID-Feedback-Ansatz, der für Mikroobjekte mit geringer thermischer Trägheit entwickelt wurde. Durch häufige Korrekturmaßnahmen kann der Regler auf Änderungen im thermischen Zustand des geregelten Objekts reagieren, ohne sich auf die größere thermische Reaktion herkömmlicher Systeme verlassen zu müssen.

Kompakte Platinenstruktur

Mit Abmessungen von nur 34 mm x 20 mm und einer Gesamthöhe von 15,5 mm eignet sich der ATC-M1 für kompakte Wärmekontrollbaugruppen. Sein kleiner Formfaktor ist besonders relevant für optische, sensorische und elektronische Miniaturstrukturen, bei denen der verfügbare Innenraum begrenzt ist.

TEC-Ausgabesteuerung

Der Controller ist für den Betrieb mit thermoelektrischen Kühlkomponenten ausgelegt. Sein maximaler TEC-Strom beträgt 2,5 A, während die maximale TEC-Spannung 4,3 V bei einer 5-V-Versorgung oder 2,5 V bei einer 3,3-V-Versorgung beträgt. Diese definierten Grenzwerte bieten eine klare Grundlage für die Abstimmung des Controllers mit dem zugehörigen TEC-System.

Temperatur-Feedback

Zur Temperaturmessung und Rückmeldung wird ein 10K NTC-Sensor verwendet. Die spezifizierte Temperaturkontrollstabilität beträgt 0,001 Grad C und bietet die erforderliche Präzision für Anwendungen, bei denen kleine Temperaturschwankungen den Betriebszustand temperaturempfindlicher Komponenten beeinflussen können.

Technische Daten

Designvergleich

Anwendungsbereiche

1. Photonik: X-Meritan identifiziert Photonikanwendungen einschließlich der Detektorkühlung. Die kompakte Reglerstruktur und die Temperaturrückführungsfunktion bieten ein geeignetes Steuerelement für kleine thermoelektrische Kühlbaugruppen.

2. Telekommunikation: Das Anwendungsspektrum des Unternehmens umfasst die thermische Stabilisierung und Kühlung von Telekommunikationskomponenten. Eine präzise Temperaturregelung kann in kompakte Wärmemanagementarchitekturen integriert werden.

3. Medizinische Geräte: X-Meritan listet PCR-Verstärker und temperaturbezogene Anwendungen in der Medizin auf. Die Temperaturregelung ist ein wichtiger Bestandteil von Systemen, bei denen die Betriebsbedingungen von kontrollierten thermischen Umgebungen abhängen.

4. Luft- und Raumfahrtsensorik: Zu den Luft- und Raumfahrtanwendungen des Unternehmens gehören Eiserkennungssensoren, Wärmeflusssensoren und IR-Sensoren. Kompakte Wärmekontrollkomponenten können Teil temperaturempfindlicher Sensorsysteme sein.

5. Automobilelektronik: X-Meritan identifiziert auch die thermische Stabilisierung für LiDAR, AR und Detektoren und erweitert damit die Relevanz kompakter thermoelektrischer Steuerung auf Automobil- und elektronische Sensoranwendungen. Der ATC-M1-Temperaturregler mit Kurzzyklus-PID kann für kompakte Wärmemanagementarchitekturen in Betracht gezogen werden, bei denen das gesteuerte Objekt eine kleine thermische Masse hat.

Systemintegration

1. Elektrische Grenzwerte von TEC: Der ATC-M1-Temperaturregler mit Kurzzyklus-PID arbeitet innerhalb der angegebenen maximalen Spannungs- und Stromwerte.

2. Temperatur-Feedback: Der 10K-NTC-Eingang stellt den Temperatur-Feedback-Pfad für das Steuersystem bereit.

3. Temperaturbereich: Der standardmäßige Temperaturregelbereich liegt bei +10 bis +40 Grad C, wobei die werkseitig voreingestellte Temperatur bei 25 Grad C liegt.

4. Ausgangseinstellungen: Die werkseitige maximale Ausgangsspannung beträgt 2,0 V, während der werkseitige maximale Ausgangsstrom 1,0 A beträgt.

5. Einstellmethode: Die Temperatureinstellung kann über das W9-Potentiometer durchgeführt werden, und eine analoge Temperatureingabe wird ebenfalls unterstützt.

6. Produktkonfiguration: Für Anwendungen, die eine andere Konfiguration erfordern, gibt X-Meritan an, dass Produkte gemäß Zeichnungen oder Mustern hergestellt werden können. Der Serviceprozess umfasst die Kommunikation im Frühstadium, die Musterbestätigung und die Produktion nach der Bestätigung.

X-Meritan-Fähigkeit

Der ATC-M1 ist Teil des thermoelektrischen Technologieportfolios von X-Meritan, das thermoelektrische Materialien, thermoelektrische Kühler, TEC-Baugruppen, NTC-Komponenten und Temperaturregler umfasst. Diese Produktstruktur verbindet die Temperaturkontrollplatine mit den thermoelektrischen Komponenten und Sensorelementen, die in kompakten Wärmemanagementsystemen verwendet werden.

Komplette thermoelektrische Technologiekette

Die Fähigkeiten von X-Meritan umfassen die Entwicklung thermoelektrischer Materialien, die Anpassung von Kernkomponenten und das Design von Wärmeableitungslösungen. Beim ATC-M1 steht dieser technische Umfang in direktem Zusammenhang mit der TEC-Ausgangssteuerung, der NTC-Temperaturrückmeldung und den Wärmemanagementanforderungen kompakter elektronischer und optischer Baugruppen.

5 Hauptanwendungsfelder

X-Meritan meldet Anwendungen in fünf Hauptbereichen: Glasfaserkommunikation, industrielle medizinische Geräte, intelligente Automobilelektronik, Unterhaltungselektronik und Forschungseinrichtungen. Diese Anwendungsbereiche bieten einen relevanten technischen Hintergrund für den ATC-M1, insbesondere dort, wo eine kompakte thermoelektrische Kühlung und kontrollierte Betriebstemperaturen erforderlich sind.

Zusammenarbeit mit Fortune-500-Unternehmen

X-Meritan gibt an, mit Fortune-500-Unternehmen und mehreren nationalen Schlüssellaboren zusammenzuarbeiten. Diese Erfahrung ist relevant für die Entwicklung und Anwendung thermoelektrischer Komponenten und Temperaturkontrolltechnologien, die in speziellen Elektronik- und Wärmemanagementsystemen eingesetzt werden.

Mehrere Herstellungsprozesse

Zu den von X-Meritan gelisteten Produktionsanlagen gehören Zinntauchöfen, Schwingschwingformmaschinen, Schweißmaschinen, Öfen, Dosiermaschinen, automatische Siegelmaschinen, Reflow-Lötanlagen und vollautomatische Druckmaschinen. Diese Fertigungsprozesse unterstützen die Produktion thermoelektrischer Komponenten und elektronischer Temperaturkontrollprodukte.

55 % europäischer Marktvertrieb

X-Meritan berichtet, dass Europa 55 % seines internationalen Marktvertriebs ausmacht, während Nordamerika 15 %, Südostasien 15 % und andere Märkte 15 % ausmacht. Der internationale Anwendungshintergrund untermauert die Erfahrung des Unternehmens bei der Bereitstellung thermoelektrischer und Temperaturmanagementprodukte für unterschiedliche technische Umgebungen.

6. Integrierte Unterstützung für thermische Lösungen

Über einzelne Temperaturkontrollkomponenten hinaus bietet X-Meritan die Entwicklung von Wärmeableitungslösungen und Unterstützung bei der Produktauswahl. Dadurch kann der ATC-M1-Temperaturregler mit Kurzzyklus-PID zusammen mit dem entsprechenden thermoelektrischen Kühler, der NTC-Komponente und den Wärmemanagementanforderungen betrachtet werden und nicht als isolierte Steuerplatine.

FAQ

F: Welche Art von Temperatursensor verwendet der ATC-M1?

A: Zur Temperaturmessung und -rückmeldung wird ein 10K-NTC-Temperatursensor verwendet.

F: Wie hoch ist die Temperaturkontrollstabilität?

A: Die angegebene Temperaturkontrollstabilität beträgt 0,001 Grad C.

F: Wie hoch ist der maximale TEC-Strom?

A: Der maximale TEC-Strom beträgt 2,5 A.

F: Wie groß ist der Controller?

A: Der ATC-M1-Temperaturregler mit Kurzzyklus-PID hat Platinenabmessungen von 34 mm x 20 mm und eine Gesamthöhe von 15,5 mm.

F: Was ist die Standardtemperatureinstellung?

A: Die werkseitig voreingestellte Temperatur beträgt 25 °C, mit einem Standardregelbereich von +10 bis +40 °C.

F: Kann X-Meritan Produkte nach Zeichnungen oder Mustern entwickeln?

A: Ja. X-Meritan gibt an, dass es Produkte nach Zeichnungen oder Mustern herstellen kann, mit Musterbestätigung vor der Produktion.
