Abstrakt
Das Festkörper-Wärmemanagement ist in allen Branchen unverzichtbar geworden, in denen eine vibrationsfreie und präzise Temperaturregelung von entscheidender Bedeutung ist. Dieser Leitfaden untersucht die grundlegende Physik, Designüberlegungen, die Anwendungslandschaft und betriebliche Best Practices fürThermoelektrische Kühler. Vom reversiblen Peltier-Effekt bis zum realen Einsatz in der Faseroptik, der medizinischen Diagnostik und der Automobilsensorik vermitteln die folgenden Abschnitte Ingenieuren und technischen Entscheidungsträgern umsetzbares Wissen für die Auswahl, Integration und Wartung dieser Geräte in anspruchsvollen Umgebungen.
Inhaltsverzeichnis
- Den Peltier-Effekt und die TEC-Architektur verstehen
- Wichtige Spezifikationen und Modulauswahlkriterien
- Maximierung der Kühleffizienz in praktischen Designs
- Industrielle und medizinische Anwendungslandschaft
- Installation, Antrieb und Umweltschutz
- Wartung, Lebensdauer und Fehlerverhütung
- Häufig gestellte Fragen
Den Peltier-Effekt und die TEC-Architektur verstehen
Die operative Grundlage eines jedenThermoelektrische KühlerDas Gerät beruht auf einem Phänomen, das 1834 von Jean Charles Athanase Peltier entdeckt wurde. Wenn Gleichstrom durch eine Verbindung aus zwei unterschiedlichen Halbleitermaterialien fließt, absorbiert eine Verbindung Wärme, während die andere sie abgibt. Diese reversible Wärmeübertragung – bekannt als Peltier-Effekt – ermöglicht es einem einzelnen Modul, entweder als Kühler oder als Heizung zu fungieren, indem einfach die Polarität des Eingangsstroms umgekehrt wird.
Kaltstellen- und Heißstellenverhalten
In einem typischen Peltier-Modul sind Dutzende bis Hunderte von p-Typ- und n-Typ-Halbleiterpellets elektrisch in Reihe und thermisch parallel angeordnet. Die Pellets sind zwischen zwei Keramiksubstraten angeordnet, die Wärme leiten und gleichzeitig für elektrische Isolierung sorgen. Wenn Gleichstrom vom n-Typ- zum p-Typ-Material fließt, absorbiert die Verbindung Wärme und erzeugt eine kalte Seite. Der Strom, der vom p-Typ zum n-Typ fließt, setzt Wärme frei und bildet die heiße Seite.
Diese Architektur erzeugt einen Temperaturunterschied im gesamten Modul, der durch Anpassen der Stromstärke präzise moduliert werden kann. Das Fehlen von Kompressoren, Kältemitteln und beweglichen Teilen unterscheidet diese Technologie von herkömmlichen Dampfkompressionssystemen und bietet Vorteile in Bezug auf Zuverlässigkeit, Geräuschprofil und Formfaktorflexibilität.
Materialien und Konstruktion

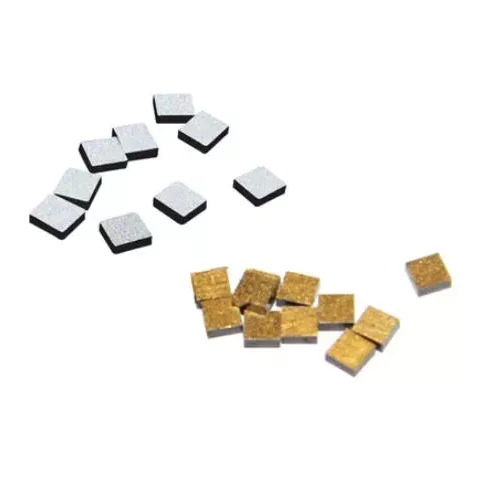

Wismuttellurid (Bi₂Te₃) bleibt das effizienteste thermoelektrische Material für den Betrieb bei nahezu Raumtemperatur. Die Halbleiterpellets werden zwischen Keramikplatten eingelötet, die typischerweise aus Aluminiumoxid (Al₂O₃) oder Aluminiumnitrid (AlN) bestehen. Metallverbindungen verbinden die einzelnen Pellets zu einem kontinuierlichen Kreislauf, und die fertige Anordnung ist je nach Kühlleistungsbedarf oft nicht größer als einige Quadratmillimeter bis einige Quadratzentimeter.
Wichtige Spezifikationen und Modulauswahlkriterien
Die Auswahl des geeigneten Moduls erfordert eine sorgfältige Bewertung der thermischen Belastung, der Zieltemperaturdifferenz, des verfügbaren Platzes und des Leistungsbudgets. Datenblattparameter allein garantieren keine optimale Leistung – Ingenieure müssen den Betriebspunkt anhand realer Bedingungen modellieren.
Kritische Datenblattparameter
Vier Parameter bilden das Rückgrat jeder Auswahlentscheidung. Die maximale Kühlleistung (Q_max) stellt die Wärmepumpleistung bei einer Temperaturdifferenz von Null dar. Die maximale Temperaturdifferenz (ΔT_max) gibt die größte erreichbare Temperaturspanne zwischen heißer und kalter Seite bei Null-Heizlast an. Maximaler Strom (I_max) und maximale Spannung (V_max) definieren den elektrischen Betriebsbereich.
Entscheidend ist, dass Q_max, ΔT_max und I_max nicht gleichzeitig erreicht werden können. Der Betrieb des Moduls in der Nähe eines einzelnen Maximums führt dazu, dass die anderen beiden Parameter sinken. Die Auswahl muss daher auf normierten Leistungskurven basieren, die das Verhalten am tatsächlichen Zielbetriebspunkt beschreiben.
Anwendungsorientierte Auswahlberatung
| Bewerbungsbedingung | Empfohlene Richtung |
|---|---|
| Geringer Platzbedarf, geringe Wärmebelastung | Luftgekühlte TEC-Baugruppe |
| Platzbeschränktes Gehäuse | Flüssigkeitsgekühlte TEC-Konfiguration |
| Kontinuierliche Regulierung der Flüssigkeitstemperatur | Liquid-to-Liquid-TEC-Plattform |
| Hohe Wärmelastdichte | Verbesserte Verlustleistung auf der heißen Seite mit neu berechnetem Betriebspunkt |
| Präzisionsanforderung unter 0,1 °C | TEC mit Sensorrückmeldung und PID-Regler |
| Bidirektionales Heizen und Kühlen | H-Brücken-gesteuerte Zwei-Wege-Temperaturregelung |
Maximierung der Kühleffizienz in praktischen Designs
Der Leistungskoeffizient (COP) für einstufige thermoelektrische Module liegt typischerweise zwischen 0,3 und 0,7, obwohl gut optimierte Systeme diesen Bereich überschreiten können, wenn der Temperaturunterschied gering ist. Schlecht konzipierte Implementierungen fallen häufig unter 0,2. Die Kluft zwischen diesen Ergebnissen hängt von drei Designhebeln ab.
Dimensionierungsstrategie: Bewusste Überdimensionierung
Die vielleicht kontraintuitivste, aber wirkungsvollste Vorgehensweise besteht darin, ein Modul mit einer maximalen Kühlkapazität auszuwählen, die vier- bis sechsmal so groß ist wie die tatsächliche Wärmelast, und es dann mit nur 20–35 % des Maximalstroms zu betreiben. Dieser Ansatz minimiert Joule-Wärmeverluste, die mit dem Quadrat des Stroms wachsen, und liefert dennoch die erforderliche Wärmepumpe. Das Modul läuft kühler, hält länger und verbraucht weniger Strom für die gleiche thermische Aufgabe.
Wärmeabweisung auf der heißen Seite
Die heiße Seite eines Peltier-Moduls muss nicht nur die gepumpte Wärmelast, sondern auch die elektrische Eingangsleistung selbst abweisen. Die gesamte Wärmeabgabe entspricht der Kühllast plus der verbrauchten elektrischen Leistung. Eine Unterdimensionierung des Kühlkörpers auf der heißen Seite zwingt die kalte Seite dazu, gegen eine erhöhte Umgebungstemperatur zu arbeiten, wodurch die Leistung beeinträchtigt und die Verschlechterung beschleunigt wird. Flüssigkeitskühlung oder hocheffiziente Umluftkühlkörper sind häufig erforderlich, wenn die Wärmelast einige Watt überschreitet.
Kontrollstrategie
Ein präziser PID-Regler gepaart mit einem hochauflösenden Temperatursensor ermöglicht eine Sollwertstabilität innerhalb von ±0,1 °C oder besser. Der Controller moduliert den Strom zum Modul, anstatt es vollständig ein- und auszuschalten, wodurch Temperaturwechselbelastungen vermieden und die Stabilität im stationären Zustand verbessert werden.
Industrielle und medizinische Anwendungslandschaft
Die einzigartige Kombination aus Halbleiterbetrieb, Millisekunden-Reaktion und Kühlfähigkeit unterhalb der Umgebungstemperatur hat die Akzeptanz in einer bemerkenswert vielfältigen Reihe von Branchen vorangetrieben. Jede Anwendung nutzt eine andere Teilmenge der Vorteile, die von angeboten werdenThermoelektrische Kühler.
Glasfaserkommunikation und Photonik
Optische Transceiver, Laserdioden und Pumplaser erfordern eine Wellenlängenstabilität, die direkt mit der Sperrschichttemperatur verknüpft ist. Schon eine Verschiebung um den Bruchteil eines Grads kann zu einer Wellenlängendrift führen, die über die Spezifikationsgrenzen hinausgeht. Thermoelektrische Module halten die Lasertemperatur innerhalb von ±0,1 °C und sorgen so für eine stabile Leistung bei Umgebungsschwankungen.
Medizinische Diagnostik und Biowissenschaften
Instrumente für die Polymerase-Kettenreaktion (PCR) sind auf schnelle, präzise Temperaturwechsel zwischen Denaturierungs-, Annealing- und Verlängerungstemperaturen angewiesen. Peltier-betriebene Thermocycler erreichen Heizraten von über 20 °C pro Sekunde und Abkühlraten von über 5 °C pro Sekunde und ermöglichen so eine schnellere Diagnosedurchlaufzeit. Die Temperaturgleichmäßigkeit auf einer 96-Well-Platte kann innerhalb von ±0,1 °C aufrechterhalten werden.
Medizinische Lasersysteme – einschließlich CO₂-, YAG-, Dioden- und Faserlaser – basieren auf thermoelektrischer Stabilisierung, um optische Komponenten zu schützen und die Strahlqualität aufrechtzuerhalten. Der Festkörpercharakter von TECs ermöglicht die Integration in kompakte Handstücke und konsolenmontierte Laserköpfe ohne Vibrationen, die die optische Ausrichtung stören würden.
Automobilsensorik und LiDAR
Automobil-LiDAR-Systeme verwenden Laserdioden, deren Emissionswellenlänge sich mit der Temperatur verschiebt. TECs stabilisieren diese Laserquellen gegen extreme Temperaturschwankungen unter der Haube und bewahren so die Erkennungsgenauigkeit und Reichweitenleistung. Das Fehlen beweglicher Teile ist besonders in Fahrzeugumgebungen mit hohen Vibrationen von Vorteil.
Industrielle Instrumentierung und Analysegeräte
Analyseinstrumente, Geräte zur Halbleiterfertigung und Umweltanalysatoren nutzen die thermoelektrische Temperaturregelung zur Probenkonditionierung, Detektorkühlung und Referenzpunktstabilisierung. Kühlplatten und Flüssigkeit-zu-Flüssigkeit-Baugruppen bieten die thermische Stabilität, die für wiederholbare Messungen in Prozesskontrollumgebungen erforderlich ist.
Installation, Antrieb und Umweltschutz
Eine ordnungsgemäße Installation und ein ordnungsgemäßer elektrischer Antrieb sind für die Erzielung der Nennleistung und die Gewährleistung der Langlebigkeit des Moduls von entscheidender Bedeutung. Viele vorzeitige Ausfälle sind auf vermeidbare Montage- und Bedienungsfehler zurückzuführen und nicht auf inhärente Produktbeschränkungen.
Montage und thermische Schnittstelle
Die Ebenheit der Kontaktfläche zwischen Modul, Kühlkörper und Kühlplatte sollte besser als ±0,02 mm sein. Eine dünne, gleichmäßige Schicht hochwertiger Wärmeleitpaste – etwa 0,02 mm bis 0,1 mm dick – muss sowohl auf die heiße als auch die kalte Seite aufgetragen werden, um den thermischen Kontaktwiderstand zu minimieren.
Schrauben sollten stufenweise über Kreuz angezogen werden. Die empfohlene Kompression liegt zwischen 150 und 300 kPa (ca. 10 bis 21 kg/cm²). Übermäßiger oder ungleichmäßiger Druck kann das spröde Keramiksubstrat zerbrechen und die internen Halbleiterpellets beschädigen.
Anforderungen an die Stromversorgung
Eine gleichstromgeregelte Stromversorgung mit weniger als 10 % Welligkeit ist zwingend erforderlich. Konstantstromantrieb oder PWM-Spannungsregelung sind dem direkten Vollspannungs-Hartstart vorzuziehen, da dies das Modul belasten und die Betriebslebensdauer verkürzen kann. Beim Umschalten zwischen Heiz- und Kühlmodus darf die umgekehrte Polarität erst angewendet werden, nachdem das Modul wieder Raumtemperatur erreicht hat – normalerweise nach einer Abkühlphase von 10 bis 15 Minuten.
Kondensation und Umweltschutz
Bei Betrieb unterhalb des Umgebungstaupunkts kommt es zu Kondensation auf der kalten Seite. Eindringende Feuchtigkeit kann die Wärmeleistung beeinträchtigen und im Laufe der Zeit interne Verbindungen korrodieren. Zu den Schutzmaßnahmen gehören eine Wärmedämmumhüllung, eine Vergussmasseversiegelung, hydrophobe Beschichtungen und die Gestaltung von Entwässerungskanälen. Der Einsatz in Umgebungen mit korrosiven Gasen sollte vermieden werden, es sei denn, das Modul ist vollständig gekapselt.
Wartung, Lebensdauer und Fehlerverhütung
Thermoelektrische Kühler sind von Natur aus zuverlässige Geräte, deren mittlere Zeit zwischen Ausfällen unter günstigen Bedingungen häufig im Bereich von 100.000 bis 200.000 Stunden liegt. Die tatsächliche Lebensdauer hängt jedoch stark von der Amplitude der thermischen Zyklen, dem aktuellen Antriebsprofil und Umweltfaktoren ab.
Routineinspektionspraktiken
- Überprüfen Sie den Zustand der Wärmeleitpaste alle sechs Monate. Erneut auftragen, wenn Austrocknung oder Rissbildung zu beobachten ist.
- Reinigen Sie die Kühlrippen auf der heißen Seite mit Druckluft, um den Luftstrom und die Fähigkeit zur Wärmeableitung aufrechtzuerhalten.
- Überprüfen Sie die Temperaturstabilität während des Betriebs – zunehmende Schwankungen können auf eine Verschlechterung der thermischen Schnittstelle oder eine Modulermüdung hinweisen.
- Stromaufnahme am Betriebspunkt überwachen; Ein steigender Strom bei gleicher thermischer Belastung deutet auf einen zunehmenden Innenwiderstand hin.
Häufige Fehlermodi
Der vorherrschende Abbaumechanismus bleibt die thermische Belastung durch wiederholte Wechsel zwischen heißen und kalten Zuständen. Bei großen Temperaturschwankungen kann es nach Hunderttausenden von Zyklen zu einer Ermüdung der Lötstelle und zu Rissen in den Halbleiterpellets kommen. Der Betrieb des Moduls bei geringeren Stromanteilen und die Aufrechterhaltung stabiler thermischer Schnittstellen verlängert die Lebensdauer erheblich.
Feuchtigkeitsbedingte Ausfälle – einschließlich Korrosion und elektrischer Kurzschlüsse – können durch ordnungsgemäße Abdichtung und Kondensationsmanagement verhindert werden. Bei Anwendungen, bei denen die kalte Seite unter dem Taupunkt arbeitet, ist ein robuster Feuchtigkeitsschutz nicht optional, aber für einen zuverlässigen Langzeitbetrieb unerlässlich.
Häufig gestellte Fragen
Kann eine thermoelektrische Kühlbox gleichzeitig kühlen und heizen?
Ja. Durch die Steuerung der H-Brückenschaltung zur Änderung der Polarität des Eingangs-Gleichstroms können die Funktionen der Kalt- und Warmseite innerhalb von Millisekunden umgeschaltet werden. Dies ermöglicht eine bidirektionale präzise Temperaturregelung ohne zusätzliches Heizelement. Ein einzelnes Modul kann eine Komponente während des Betriebs kühlen und während der Start- oder Leerlaufzeiten erwärmen.
Was sind die wichtigsten Prozessdetails bei der Installation einer thermoelektrischen Kühlbox?
Drei Faktoren sind entscheidend. Erstens sollte die Ebenheit der Kontaktfläche zwischen Kühlkörper und Kühlplatte besser als ±0,02 mm sein. Zweitens muss auf beiden Seiten eine dünne, gleichmäßige Schicht Silikonfett mit hoher Wärmeleitfähigkeit aufgetragen werden. Drittens müssen die Schrauben diagonal und gleichmäßig angezogen werden, mit einem empfohlenen Druck zwischen 150 und 300 kPa. Ungleichmäßige Krafteinwirkung kann die inneren Halbleiterpellets zerdrücken und das Modul zerstören.
Erfüllen thermoelektrische Kühlboxen internationale Umweltstandards?
Ja. Thermoelektrische Kühler verwenden während ihres gesamten Lebenszyklus keine Fluorchlorkohlenwasserstoffe (FCKW), Fluorchlorkohlenwasserstoffe (HFCKW) oder andere chemische Kältemittel. Selbstverständlich erfüllen sie die strengsten Umweltvorschriften, darunter die europäischen RoHS- und REACH-Richtlinien sowie nordamerikanische Umweltanforderungen.
Was passiert, wenn sich während des Betriebs die Stromrichtung umkehrt?
Die kalte und die heiße Seite werden vertauscht – das Modul beginnt mit der Erwärmung auf der zuvor kalten Seite. Dies ist eine normale und nützliche Funktion für die bidirektionale Temperaturregelung. Die umgekehrte Polarität sollte jedoch erst angewendet werden, nachdem das Modul wieder etwa Raumtemperatur erreicht hat. Eine plötzliche Umkehrung unter Last kann zu thermischer Belastung führen, die Lötstellen und Halbleiterpellets beschädigt.
Können thermoelektrische Kühlboxen im Vakuum betrieben werden?
Ja. Thermoelektrische Kühler sind mit Vakuumumgebungen kompatibel, da bei ihrer Konstruktion keine organischen Materialien verwendet werden, die ausgasen würden. Die einzige Einschränkung ist die Leitungsisolierung – PVC-isolierte Drähte sollten vermieden werden. Für Vakuumanwendungen werden teflonisolierte oder unisolierte Leitungen bevorzugt.
Wie tief kann die Temperatur einer thermoelektrischen Kühlbox sinken?

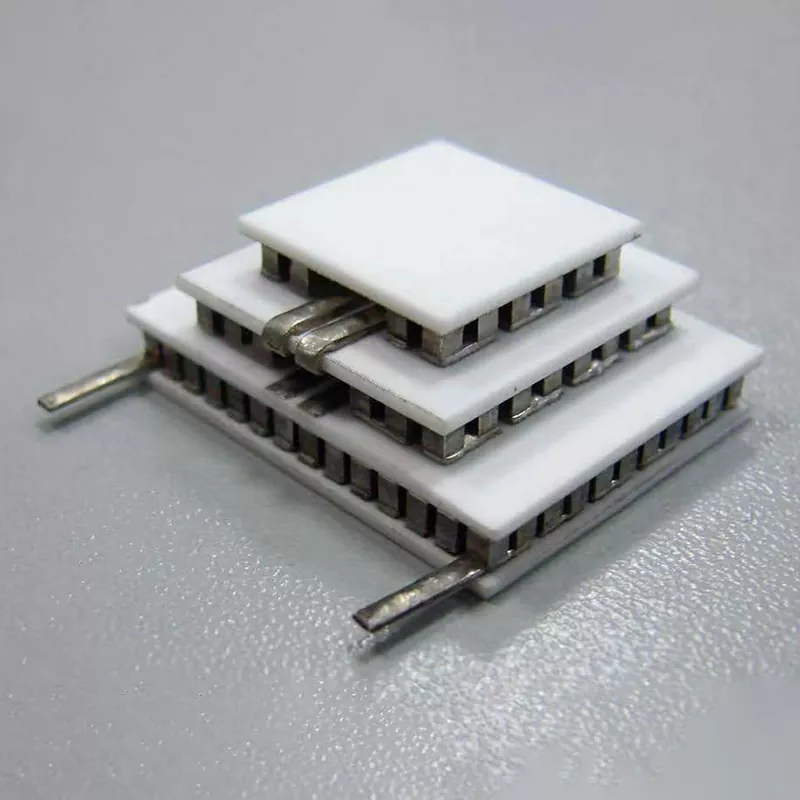

Ein einstufiges Modul kann typischerweise einen Temperaturunterschied von 60 bis 70 °C zwischen der heißen und der kalten Seite erreichen. Mit mehrstufigen kaskadierten Modulen in einer Vakuumumgebung sind Temperaturen von bis zu −100 °C erreichbar. Allerdings verringert jede zusätzliche Stufe den Gesamt-COP, sodass mehrstufige Konstruktionen Anwendungen vorbehalten sind, bei denen das Temperaturziel den Effizienznachteil rechtfertigt.
Für jede thermische Herausforderung gibt es eine Festkörperlösung, die darauf wartet, entwickelt zu werden. Ob die Anforderung eine Kühlung einer Laserdiode unterhalb der Umgebungstemperatur, präzise Temperaturzyklen für die molekulare Diagnostik oder eine robuste thermische Stabilisierung in einem Automobil-Sensorpaket erfordert, die richtige Modulkonfiguration und Antriebsstrategie machen den Unterschied zwischen angemessener und außergewöhnlicher Leistung aus.
