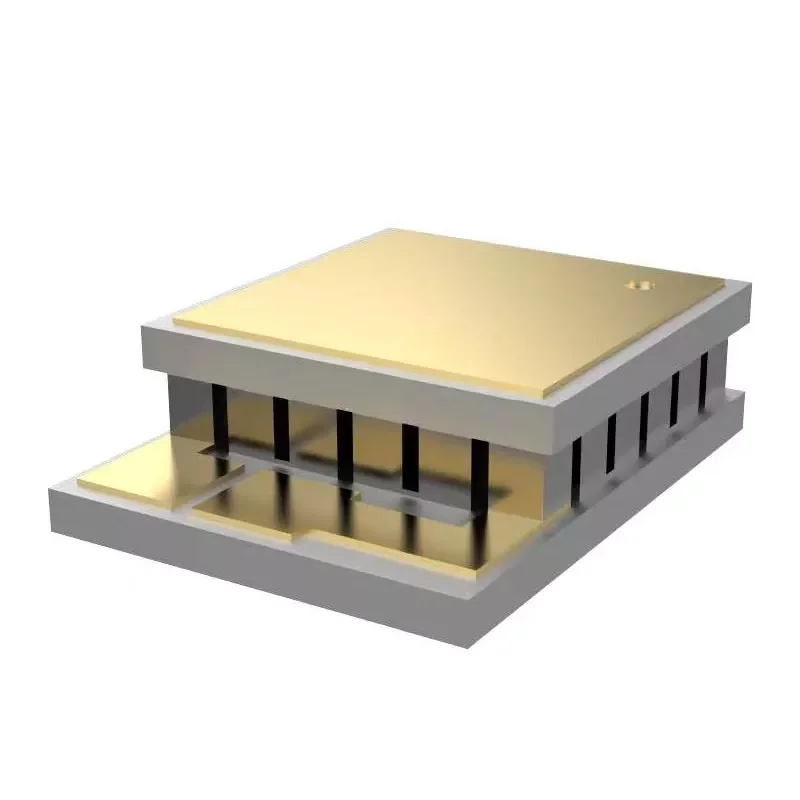

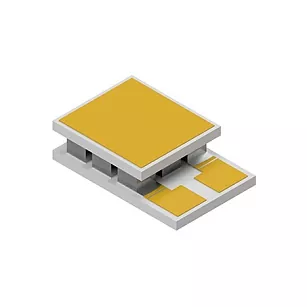

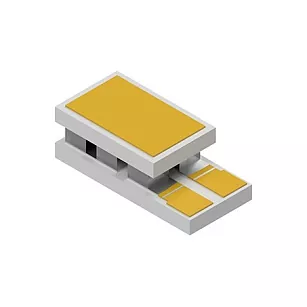

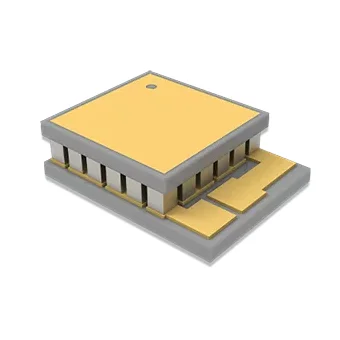

Mikrothermoelektrische Kühler für die Optoelektronik

X-Meritan umfasst Kompetenzen in der Entwicklung thermoelektrischer Materialien, der Herstellung thermoelektrischer Kühler (TEC)-Komponenten und dem Design thermischer Lösungen. Diese mikrothermoelektrischen Kühler für optoelektronische Geräte nutzen den Peltier-Effekt zum aktiven Kühlen oder Heizen, wodurch Kompressoren, Kältemittel oder bewegliche mechanische Teile überflüssig werden. Sie eignen sich für temperaturempfindliche Komponenten wie Laserdioden, optische Kommunikationsgeräte, Fotodetektoren, Lidar-Module und andere kompakte optoelektronische Komponenten.

Merkmale:

●  Miniaturisiertes Design, geeignet für platzbeschränkte optoelektronische und präzise elektronische Verpackungen.

●  Unterstützt eine präzise Temperaturregelung und trägt so dazu bei, die Auswirkungen von Temperaturschwankungen auf die Geräteleistung zu reduzieren.

●  Festkörperkühlstruktur, keine beweglichen Teile, sorgt für einen stabilen und zuverlässigen Langzeitbetrieb.

●  Hochtemperaturfähigkeit: Geeignet für Anwendungen, die eine stabile Temperaturkontrolle bei erhöhten Umgebungstemperaturen erfordern.

●  Keine Vibrationen oder mechanische Geräusche: Die Festkörperstruktur eignet sich für präzise optische Systeme und empfindliche Messgeräte.

●  RoHS-konform, was die Anwendung in globalen Marktprojekten erleichtert.

Anwendungsszenarien:

●  Temperaturregelung für optische Kommunikationsgeräte, insbesondere periphere Temperaturregelung für Laserdioden, DFBs, EMLs und TOSA/ROSA.

●  Temperaturstabilisierung von LiDAR-Sendern und -Empfängern.

●  Lichtquellen und Sensoreinheiten in medizinischen Testgeräten.

●  Präzise optische Prüfstände und Laborkalibrierungsplattformen.

●  Verpackungsanwendungen, die geringe Größe, geringe Vibration und schnelle Reaktion erfordern.

Spezifikationen und Anpassung

Auswahlkriterien

Berücksichtigen Sie bei der Auswahl mikrothermoelektrischer Kühler für die Optoelektronik die folgenden Parameter:

Abmessungen: Maßgeschneidert basierend auf der Gerätebasis und der Montagekammer

Dicke: Muss ein Gleichgewicht zwischen Wärmewiderstand, Klemmkraft und Montageraum herstellen

Maximaler Betriebsstrom: Muss mit der Antriebsstromversorgung und der Temperaturregelungsstrategie übereinstimmen

Maximaler Temperaturunterschied (Delta Tmax): Hängt von den Kühlkörperbedingungen am heißen Ende ab

Wärmepumpenkapazität (Qmax): Bestimmt, wie viel Wärme abgeführt werden kann

Widerstand und Spannung: Beeinflussen Antriebsverluste und Regelgenauigkeit

Bei der Anpassung bestätigen wir Folgendes:

Abmessungen der Wärmequelle: Laserchip, TO-Gehäuse, Mikrosensor oder integriertes optoelektronisches Modul.

Schnittstellenmaterialien: Vernickelung, Lötkompatibilität oder spezielle Metallisierungsanforderungen.

Betriebstemperaturbereich: Raumtemperaturstabilisierung, Niedertemperaturbetrieb oder Hochtemperaturkompensation.

Strukturelle Anforderungen: Ultradünne Konstruktion, höhere Wärmepumpendichte oder andere Platzbeschränkungen.

Technische Spezifikationen

Warum X-Meritan wählen?

Miniatur-TEC-Design: Mikro-TECs mit einer Größe von nur 1,5 × 1,1 mm und einer Mindestdicke von 0,65 mm.

Hohe Wärmepumpendichte: Bis zu ca. 43 W/cm², geeignet für kompakte Anwendungen mit hohem Wärmefluss.

Fachwissen über thermoelektrische Materialien: Die interne Entwicklung thermoelektrischer Materialien unterstützt eine optimierte TEC-Leistung und anwendungsspezifische Designs.

Kundenspezifische TEC-Lösungen: Kundenspezifische Abmessungen, elektrische Eigenschaften, Materialkonfiguration, Metallisierung und Verbindungsstrukturen basierend auf den Anwendungsanforderungen.

Vom Prototyp bis zur Produktion: Unterstützung vom thermischen Design und der Prototypenentwicklung bis hin zu Tests und Serienproduktion.

Häufig gestellte Fragen

Warum eignet sich dieses Produkt besser für optoelektronische Geräte als Standard-Kühlkörper?

Standardkühlkörper bieten nur passive Kühlung, sodass die Gerätetemperatur mit Änderungen der Umgebungstemperatur schwankt. Mikro-Thermoelektrische Kühler hingegen steuern aktiv die Temperatur und bringen die Betriebstemperatur wieder in den Zielbereich, was sie ideal für optoelektronische Systeme macht, die empfindlich auf Temperaturdrift reagieren.

Was sollte bei Laserdiodenprojekten priorisiert werden?

Der Fokus sollte nicht nur auf der Kühlplatte selbst liegen, sondern auf dem gesamten Wärmepfad: Wärmequellenkontakt, Schnittstellenmaterialien, Kühlkörperdesign und ob der Antriebsstrom richtig angepasst ist.

Kann X-Meritan die Größe einer thermoelektrischen Kühlbox (TEC) anpassen?

Ja. X-Meritan kann kundenspezifische Größen und Konfigurationen auf der Grundlage technischer Zeichnungen, Muster oder Anwendungsspezifikationen bewerten. Die Anpassung umfasst Abmessungen, elektrische Eigenschaften, P/N-Materialkonfiguration, Verbindungsstruktur und Schnittstellenanforderungen.
