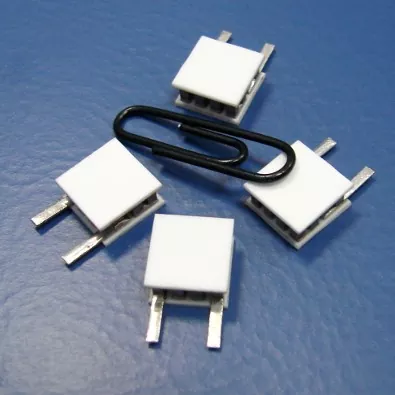

Mikrothermoelektrische Kühler für Sensoren

Sensoren für optische Messungen, medizinische Diagnostik, Umweltüberwachung und Präzisionsinstrumente können durch Temperaturänderungen beeinträchtigt werden. X-Meritan entwickelt kompakte thermoelektrische Kühllösungen basierend auf dem Peltier-Effekt. Wenn Gleichstrom durch N-Typ- und P-Typ-Halbleiterpaare fließt, wird auf der einen Seite Wärme absorbiert und auf der anderen Seite abgegeben. Durch die Anpassung des Stroms kann das System die Sensortemperatur aktiv regulieren, ohne dass Kompressoren oder Kältemittelkreisläufe erforderlich sind.

Die mikrothermoelektrischen Kühler für Sensoren eignen sich für kompakte Sensorbaugruppen, die in optischen Erkennungssystemen, medizinischen Instrumenten, Spektrometern, astronomischen Geräten und Präzisionsmessgeräten verwendet werden.

Anwendungsbereiche

Die mikrothermoelektrischen Kühler für Sensoren können in optischen Detektoren und Kommunikationsgeräten, astronomischen Beobachtungssystemen, medizinischen Testinstrumenten, Umweltüberwachungsgeräten, Spektrometern und Analyseinstrumenten, Laborgeräten und Präzisionsmesssystemen verwendet werden.

Diese Anwendungen erfordern häufig eine kompakte Größe, lokale Kühlung und eine stabile Sensortemperatur.

Wartungsanforderungen

Bei unserem Einsatz ist die routinemäßige Wartung einfach, die Kühlbaugruppe muss jedoch regelmäßig überprüft werden. Wir halten den Kühlkörper auf der heißen Seite sauber und frei, damit die Wärme ordnungsgemäß abgeführt werden kann. Wir prüfen die Kabelanschlüsse auch auf Lockerheit, Oxidation oder höheren Kontaktwiderstand.

Die thermische Schnittstelle sollte sauber und gleichmäßig kontaktiert bleiben. Wenn das Wärmeleitpad oder das Wärmeleitfett altert, verunreinigt wird oder der Anpressdruck nachlässt, lässt die Kühlleistung nach. Auch Luftstrom, Lüfterzustand, Gehäuseraum und Umgebungstemperatur sollten auf eine stabile Langzeitwärmeableitung überprüft werden.

Überlegungen zur Auswahl

Bei der Auswahl eines thermoelektrischen Moduls prüfen wir zunächst die Wärmelast des Sensors, die Zieltemperatur, die Umgebungstemperatur, den Installationsraum, das Leistungsbudget und die Anforderungen an die Temperaturstabilität.

Die Spannung und der Strom des Moduls müssen mit dem Controller und dem Netzteil übereinstimmen. Bei tragbaren oder batteriebetriebenen Geräten achten wir besonders auf den Stromverbrauch und die Betriebszeit.

Wir überprüfen auch Modulgröße, thermische Schnittstelle, Kühlkörperdesign, Luftstrommethode, Betriebsdauer und Arbeitsumgebung. Basierend auf diesen Details kann X-Meritan Ihnen bei der Auswahl einer geeigneten Konfiguration für die Sensorbaugruppe helfen.

Warum mit X-Meritan arbeiten?

1. Eigene Produktionsbasis

Wir betreiben eine eigene Produktionsbasis und konzentrieren uns auf thermoelektrische Materialien, Chips und Kühlmodule. Von der Materialauswahl über die Halbleiterverarbeitung bis hin zur Modulmontage kontrollieren wir wichtige Produktionsschritte, um Qualität und Chargenkonsistenz stabil zu halten.

2. Bewährte Marktanwendungen

Mikrothermoelektrische Kühler für Sensoren werden in der optischen Kommunikation, im Automobilradar, in Universitätslabors und anderen Bereichen der Präzisionskühlung eingesetzt. Derzeit machen X-Meritan-Produkte etwa 55 % des europäischen Marktes und rund 30 % des nordamerikanischen und südostasiatischen Marktes zusammen aus.

3. Unterstützung für OEM-Projekte

Für OEM- und Industriekunden hilft unser Team vor der Auswahl bei der Bestätigung der Wärmebelastung, der Zieltemperatur, der Spannung, des Stroms, der Größenbeschränkungen und der Temperaturstabilitätsanforderungen.

FAQ

Was sollte vor dem Kauf einer thermoelektrischen Kühlbox beachtet werden?

Zu den wichtigsten Parametern gehören die Wärmebelastung des Sensors, die Zieltemperatur, die Umgebungstemperatur, der Installationsraum, die Temperaturstabilität, die Stromversorgung und die Wärmeableitung auf der heißen Seite.

Wie ist die thermoelektrische Kühlung im Vergleich zur passiven Kühlung?

Passive Kühlung ist einfacher und erfordert keinen Strom, kann jedoch nicht aktiv unter die Umgebungstemperatur kühlen. Die thermoelektrische Kühlung erfordert Strom und einen geeigneten Kühlkörper, bietet aber eine aktive Temperaturregelung.

Wie ist die thermoelektrische Kühlung im Vergleich zur Kompressorkühlung?

Kompressorsysteme bieten eine höhere Kühlleistung, erfordern jedoch mehr Platz und mechanische Komponenten. Thermoelektrische Module sind kompakter, erzeugen weniger mechanische Vibrationen und lassen sich leichter elektronisch steuern, wodurch sie für lokale und mittlere Kühllasten geeignet sind.

Kann das Modul mit einem Temperaturregler zusammenarbeiten?

Ja. Das Modul kann mit einem Temperatursensor und einem elektronischen Regler zur Temperaturregelung im geschlossenen Regelkreis integriert werden.

Wie kann die Kühleffizienz verbessert werden?

Verwenden Sie einen entsprechend großen Kühlkörper auf der heißen Seite, minimieren Sie den Wärmeschnittstellenwiderstand und passen Sie den Betriebsstrom und die Halbleiterkonfiguration des Moduls an die tatsächliche Wärmelast an.

Ist die Wartung kompliziert?

Nein. Das thermoelektrische Element hat keine mechanisch beweglichen Teile. Eine regelmäßige Überprüfung der elektrischen Verbindungen, thermischen Schnittstellen, des Luftstroms und der Wärmeableitung auf der heißen Seite wird weiterhin empfohlen.

Wo werden diese Kühlmodule häufig eingesetzt?

Sie werden häufig in optischen Sensoren, astronomischen Detektoren, medizinischen Testinstrumenten, Umweltüberwachungsgeräten, Analyseinstrumenten, Laborgeräten und Präzisionsmesssystemen verwendet.

Kann X-Meritan maßgeschneiderte Sensorkühlungsanforderungen unterstützen?

Ja. Für OEM-Mikro-Thermoelektrische-Kühler für Sensoren sollten Kunden die erforderlichen Abmessungen, Wärmeleistung, elektrischen Bedingungen und Installationsumgebung angeben. X-Meritan kann dabei helfen, eine geeignete thermoelektrische Konfiguration zu ermitteln.
