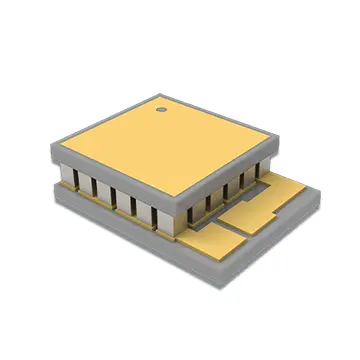

Mikrothermoelektrische Kühler für Detektoren

Die thermoelektrischen Mikrokühler für Detektoren von X-meritan sind zentrale Wärmemanagementkomponenten, die für hochpräzise Detektionsgeräte entwickelt wurden. Sie bestehen aus proprietären extrudierten thermoelektrischen Materialien und eliminieren die mechanischen Strukturen herkömmlicher Kühlsysteme. Sie bieten eine stabile Tiefkühlumgebung für verschiedene Präzisionserkennungssysteme.

Diese Kühler eignen sich für den Betrieb auf engstem Raum und in Umgebungen mit hohen Temperaturen und lösen effektiv Branchenprobleme wie thermische Rauschstörungen, unzureichende Bildgenauigkeit und geringe Empfindlichkeit. Sie werden häufig in Bereichen wie optoelektronischer Detektion, Infrarotsensorik, LiDAR und wissenschaftlicher Präzisionsinstrumentierung eingesetzt und dienen als wesentliche Temperaturkontrollkomponenten für High-End-Präzisionsdetektionsgeräte.

Kernbetriebsprinzip

Diese mikrothermoelektrischen Kühler für Detektoren basieren auf dem klassischen thermoelektrischen Peltier-Effekt und nutzen die Prinzipien des Wärmeaustauschs auf Festkörperhalbleitern, um eine Temperaturregelung zu erreichen, ohne dass Kühlmedien erforderlich sind.

Der Kern des Geräts besteht aus Thermoelementarmen aus zwei verschiedenen Halbleitermaterialien; Wenn Strom durch die Verbindungsstelle fließt, kommt es zu einer reversiblen Wärmeübertragung, die zu einer Abkühlung (Wärmeaufnahme) an einem Ende und einer Erwärmung (Wärmeableitung) am anderen Ende führt.

Durch die präzise Regulierung der Richtung und Stärke des Stroms kann das Gerät flexibel zwischen Kühl- und Heizmodus wechseln und so eine genaue und konstante Temperaturregelung gewährleisten. Der Prozess kommt ohne Kältemittel, mechanische bewegliche Teile und vibrationsbedingten Verschleiß aus und ist somit eine ideale störungsarme Temperaturkontrolllösung für Präzisionsdetektionsgeräte.

Wichtige Produktmerkmale

1. Ultra-Miniaturisierung

Diese Kühler sind speziell für platzbeschränkte Anwendungen wie optoelektronische Geräte, LiDAR und Mikrodetektoren optimiert und nutzen proprietäre Chipmodultechnologie und erreichen eine Mindestdicke von nur 0,2 mm.

Durch die Optimierung der strukturellen Anordnung der thermoelektrischen Komponenten bieten die Geräte hocheffiziente Wärmepumpfähigkeiten auf extrem kleinem Raum. Dies unterstützt hochintegrierte Gerätedesigns und erfüllt perfekt die Installationsanforderungen von Mikropräzisionsgeräten.

2. Tiefenkühlung und Geräuschreduzierung

Diese Kühler sind in der Lage, eine Tiefenkühlung für Kernsensormaterialien wie Quecksilber-Cadmium-Tellurid (MCT) zu erreichen. Sie unterdrücken wirksam thermische Störungen während des Betriebs und minimieren Signalverluste. Durch die Nutzung einer stabilen kryogenen Umgebung verbessert das System die Auflösung der Detektorbilder und das Signal-Rausch-Verhältnis erheblich und beschleunigt gleichzeitig die Reaktionsgeschwindigkeit, wodurch die Kernleistung der Detektionsausrüstung umfassend optimiert wird.

3. Präzise Halbleiter-Temperaturregelung

Ermöglicht eine hochpräzise konstante Temperaturregelung (±0,1 °C) und stellt sicher, dass temperaturempfindliche Geräte, kompakte Thermostatinstrumente und Präzisionserkennungsmodule langfristig innerhalb ihres optimalen Betriebstemperaturbereichs bleiben.

Nutzt ein Festkörper-Wärmeaustauschdesign, das keine Kältemittel benötigt und mechanischen Verschleiß und Vibrationsstörungen eliminiert, wodurch die strengen Anforderungen an hohe Präzision und Stabilität erfüllt werden.

4. Proprietäre Materialien

Verfügt über ein umfassendes internes Produktionsmanagement, das jeden Schritt von der Rohstoffsynthese bis zur Endproduktverarbeitung kontrolliert, um eine gleichbleibende Leistung und lange Lebensdauer bei jeder Charge sicherzustellen.

Kernanwendungsszenarien

1. High-End-Erkennung und Bildoptimierung

Bietet Tiefenkühlungsunterstützung für verschiedene Infrarot- und hochauflösende Bilddetektoren und verbessert effektiv die Auflösung und das Signal-Rausch-Verhältnis; Geeignet für Hochleistungsanwendungen wie industrielle Bildgebung, Sicherheitsüberwachung und Präzisionssensorik.

2. Temperaturregelung für Präzisionsgeräte

Geeignet für kryogene Messgeräte, kompakte Präzisionsthermostatinstrumente und Laborprüfgeräte; Hält eine konstante Betriebstemperatur aufrecht, um durch Temperaturschwankungen verursachte Messfehler zu vermeiden und die Genauigkeit und Stabilität der Daten sicherzustellen.

3. Wärmemanagement in geschlossenen Räumen

Mikrothermoelektrische Kühler für Detektoren sind speziell für optoelektronische Erkennung, LiDAR und eingebettete Miniaturerkennungssysteme konzipiert. Ihre ultrakompakte Größe ermöglicht einen effizienten Wärmeaustausch und löst die Herausforderungen der Industrie hinsichtlich Wärmeableitung und Temperaturkontrolle in miniaturisierten Präzisionsgeräten, was sie ideal für integrierte Systeme mit hoher Dichte macht.

4. Mittelwellen-Infrarotspektroskopie (MWIR).

Kühlt Sensormaterialien (z. B. Quecksilber-Cadmium-Tellurid/MCT) präzise, ​​um die Erkennungsempfindlichkeit und Reaktionsgeschwindigkeit deutlich zu steigern; Unterstützt zuverlässig wissenschaftliche Forschung und industrielle Anwendungen, einschließlich MWIR-Spektroskopie und Präzisionsprüfung.

5. Vielseitige Mehrfeldkompatibilität

Über die Detektionsausrüstung hinaus erfüllen diese Lösungen Temperaturkontrollanforderungen in verschiedenen Anwendungen – einschließlich Präzisionskomponenten der Unterhaltungselektronik, wissenschaftlichen Forschungsinstrumenten und biomedizinischen Testgeräten – und beweisen außergewöhnliche Vielseitigkeit und Anpassungsfähigkeit.

Über X-meritan

1. Vollständig autonome und kontrollierbare Lieferkette

Als einer der wenigen inländischen Hersteller, der über eine vollständige Lieferkette für thermoelektrische Kühlung verfügt, wickelt X-meritan den gesamten Produktionsprozess im eigenen Haus ab – einschließlich thermoelektrischer Materialsynthese, Chipverarbeitung, Geräteverpackung und kundenspezifischer Lösungsentwicklung – und gewährleistet so Präzision und Qualitätskontrolle von der Quelle an.

2. Ausgereifte Anpassungsmöglichkeiten

X-meritan bietet kundenspezifische Anpassungen für nicht standardmäßige Abmessungen, Leistungsparameter und spezielle Beschichtungen auf der Grundlage von Gerätezeichnungen oder Mustern des Kunden und erfüllt so die spezifischen Integrationsanforderungen verschiedener Detektormodelle.

Darüber hinaus bieten wir professionelle Dienstleistungen für die Anpassung des Wärmewiderstands und die Auswahl von Komponenten auf Systemebene an, um Kunden dabei zu helfen, ihre Produktentwicklungszyklen zu verkürzen.

3. Hohe Anpassungsfähigkeit an die Betriebsbedingungen

Strukturdesigns sind für Industrieumgebungen mit hohen Temperaturen und komplexe Außenbedingungen optimiert. Unsere Produkte zeichnen sich durch hohe mechanische Festigkeit und starke Störfestigkeit aus und gewährleisten einen langfristigen, stabilen Betrieb in rauen Umgebungen und erfüllen gleichzeitig die Anforderungen ziviler, industrieller und wissenschaftlicher Forschungsanwendungen.

4. Globale Qualitäts- und Servicesicherung

X-meritan-Produkte erfüllen internationale Qualitätsstandards und werden in Märkte wie Europa, Nordamerika und Südostasien exportiert. Zu unserem Kundenstamm gehören Fortune-500-Unternehmen und nationale Schlüssellabore. Wir werden von einem professionellen englischsprachigen Technikteam unterstützt, das eine reibungslose technische Kommunikation und umfassenden After-Sales-Support gewährleistet.

Zertifizierungen und Compliance

Die Produktionsstätte von X-meritan ist nach ISO 9001:2015 und IATF 16949 (anwendbar für Detektoren in Automobilqualität) zertifiziert. Alle micro-TEC-Produkte entsprechen den RoHS- und REACH-Umweltvorschriften. Die thermische Leistung und Zuverlässigkeit können auf Anfrage anhand der MIL-STD-883-Teststandards überprüft werden.

FAQ

1. Wie hoch ist die Lebensdauer und der Wartungsbedarf für den mikro-thermoelektrischen Kühler?

Diese Kühlerserie enthält keine beweglichen mechanischen Teile wie Zahnräder oder Lager und ist verschleißfrei, was zu einer außergewöhnlich langen Lebensdauer führt und keine aufwändige routinemäßige Wartung erfordert. Benutzer müssen lediglich die Parameterstandards des Geräts strikt einhalten und eine Überschreitung des maximalen Betriebsstroms (Imax) vermeiden, um Probleme wie Gerätedurchbrennen oder Leistungseinbußen wirksam zu verhindern und so einen langfristigen, stabilen Betrieb sicherzustellen.

2. Wie wähle ich den richtigen thermoelektrischen Mikrokühler für einen bestimmten Detektor aus?

Die Auswahl basiert hauptsächlich auf drei Schlüsselparametern: erstens der maximalen Kühlkapazität (Qcmax) – der Grenze der Kühlkapazität, wenn der Temperaturunterschied zwischen der heißen und der kalten Seite 0 °C beträgt, was die Kühlgrenze des Geräts bestimmt; zweitens der maximal zulässige Betriebsstrom (Imax), der mit den Parametern des Stromversorgungssystems übereinstimmen muss, um eine Überlastung zu vermeiden; und drittens die physikalischen Abmessungen, die genau zu den Platzbeschränkungen für die Installation des Geräts passen müssen. Für eine präzise Auswahl können Sie die Betriebsbedingungen und Installationsparameter Ihrer Ausrüstung angeben und wir bieten eine kostenlose, professionelle Auswahllösung an.

3. Bieten Sie Anpassungs- und Musterservices für mikrothermoelektrische Kühler für Detektoren an?

Wir unterstützen umfassende, nicht standardmäßige kundenspezifische Anpassungen und ermöglichen die Produktion von micro-TEC-Geräten mit spezifischen Abmessungen, Nennleistungen und Beschichtungen auf der Grundlage von Kundenzeichnungen oder Mustern. Wir bieten Mustertests vor der Massenproduktion an. Die Massenfertigung beginnt erst, nachdem der Kunde bestätigt hat, dass das Muster den Leistungsspezifikationen entspricht, wodurch Produktkompatibilität und Qualität während des gesamten Prozesses sichergestellt werden.

4. Wie lauten Ihre Richtlinien zur Produktlieferung und Kundendienstgarantie?

Durch den Einsatz unserer eigenen Großfertigungsanlagen stellen wir stabile und kontrollierbare Lieferpläne sicher. Alle Produkte durchlaufen mehrere Testrunden auf Präzision, Stabilität und Umweltbeständigkeit, bevor sie das Werk verlassen, wobei die ISO-Qualitätssystemstandards strikt eingehalten werden. Im Falle von nicht vom Benutzer verursachten Qualitätsproblemen bieten wir Garantieentschädigung und technische Behebung sowie technischen Support über den gesamten Lebenszyklus.

5: Wie hoch sind die Vorlaufzeit und die Mindestbestellmenge für die Anpassung?

Für nicht standardmäßige Größen oder Beschichtungen bieten wir innerhalb von 2 Werktagen eine kostenlose technische Bewertung an. Die Musterproduktion dauert in der Regel 10–15 Werktage; Die Massenproduktion (MOQ = 100 Stück) dauert 20–25 Werktage nach Musterfreigabe. Für Bestellungen über 500 Stück entfallen die NRE-Gebühren (Non-Recurring Engineering).
