TCB-SA Temperaturregler für Micro TECs

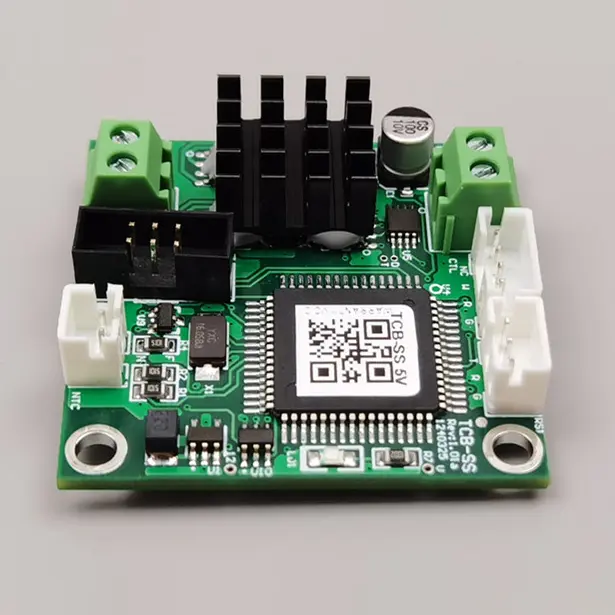

X-Meritan liefert den kompakten TCB-SA-Temperaturregler für Micro-TECs, um den strengen Kühlanforderungen von Photonik- und Mikroelektronikgehäusen gerecht zu werden. Diese Platine basiert auf einem dedizierten High-End-TEC-Management-IC und liefert Gleichstrom statt intermittierender Impulse, wodurch eine völlig welligkeitsfreie thermische Umgebung entsteht. Der TCB-SA ist für die native Verbindung mit 10-kΩ-NTC-Thermistoren ausgelegt und hält die Zieltemperaturen mit einer Genauigkeit von 0,01 °C über einen weiten Regelbereich von –20 °C bis +100 °C aufrecht.

Herausforderungen bei der Wärmekontrolle gelöst

Herkömmliche PWM-Controller (Pulsweitenmodulation) führen zu einer aggressiven Spannungsumschaltung, die zu thermischer Ermüdung, elektrischem Rauschen und Mikrobrüchen in ultrakleinen TEC-Elementen führt. Der TCB-SA-Temperaturregler für Mikro-TECs verfolgt einen grundlegend anderen technischen Ansatz, um empfindliche Mikrokühler zu schützen und gleichzeitig die Stabilität unter 30 °C sicherzustellen:

Kontinuierliche Gleichstromversorgung: Versorgt den micro-TEC mit sauberem, kontinuierlichem Strom. Dies glättet Temperaturgradienten, eliminiert hochfrequentes Rauschen in empfindlichen optischen Detektoren und verlängert die Lebensdauer des TEC erheblich.

Optimierung der mikrothermischen Masse: Die integrierten PID-Algorithmen sind explizit auf eine schnelle thermische Reaktion bei kleinen Wärmelasten abgestimmt und verhindern so starke Temperaturüberschreitungen bei schnellen Sollwertanstiegen.

Bewährte Zuverlässigkeit auf Laserniveau: Praxiserprobt mit hochdichten optischen Transceivern und industriellen Laserdioden, wobei die gleichbleibende Kalibrierung über Millionen von Betriebsstunden hinweg erhalten bleibt.

Geringer Platzbedarf: Ein kompakter Formfaktor ermöglicht die direkte Montage neben optischen Unterbaugruppen und minimiert so die Signalleitungslänge und Sensorschleifenverzögerungen.

Technische Spezifikationen

Zielanwendungen

• Laserdiodenstabilisierung Verhindert Wellenlängendrift und optische Leistungsschwankungen in Faserlasern, Pumplasern und gasempfindlichen Laserdioden.

• Hochpräzise optische Sensoren Stabilisiert Fotodiodenarrays, Spektrometer und APDs, um Dunkelstrom und thermisches Rauschen in optischen Umgebungen mit geringem Signal zu minimieren.

• Halbleiter- und Quantenforschung Bietet punktuelle Kühlung im Mikromaßstab in platzbeschränkten Labortestvorrichtungen, die eine Genauigkeit von unter einem Grad erfordern.

Fertigungsvorteil

Dedizierte In-House-Fertigung: Die direkte Überwachung von der Platzierung der SMT-Komponenten bis hin zur abschließenden thermischen Prüfung gewährleistet die Konsistenz von Einheit zu Einheit.

Anwendungstechnische Unterstützung: Unser Team hilft direkt bei der Modellierung des Wärmekreislaufs, der Optimierung der Sensorplatzierung und der kundenspezifischen Sollwertprogrammierung.

Hocheffiziente Architektur: Bietet einen Wirkungsgrad der Stromumwandlung von über 90 % und minimiert die interne Wärmeentwicklung der Platine in versiegelten Kundengehäusen.

Häufig gestellte Fragen

Warum ist eine kontinuierliche Stromversorgung für Mikro-TECs im Vergleich zur Standard-PWM-Schaltung von entscheidender Bedeutung?

TECs im Mikromaßstab haben extrem dünne Elementquerschnitte. Durch die PWM-Leistung wechseln die Halbleiterpaare schnell zwischen heiß und kalt, was zu einer Fehlanpassung des CTE (Wärmeausdehnungskoeffizienten) führt, die mit der Zeit zu einer Verschlechterung der Verbindungen führt. Der kontinuierliche Gleichstromantrieb des TCB-SA eliminiert mechanische Ermüdungserscheinungen vollständig.

Kann der TCB-SA-Temperaturregler für Micro TECs vor dem Versand für einen bestimmten Sollwert vorkonfiguriert werden?

Ja. Während das werkseitige Standardziel 25 °C beträgt, kann X-Meritan während der Produktion benutzerdefinierte Standardtemperatursollwerte entsprechend den Anforderungen Ihres optischen Pakets in die Firmware flashen.

Welcher Temperatursensor funktioniert am besten mit dieser Platine?

Die Platine ist werkseitig für standardmäßige 10-kΩ-NTC-Thermistoren (B-Wert = 3950) kalibriert, die eine schnelle thermische Reaktion und hohe Empfindlichkeit über den Regelbereich von −20∘C bis +100∘C bieten.

Unterstützt dieser Controller bidirektionales Heizen und Kühlen?

Ja. Der spezielle Treiber-IC verwaltet die Stromrichtung nativ, um sowohl aktive Kühlung als auch Heizung bereitzustellen und die Sollwertstabilität unabhängig von Umgebungstemperaturschwankungen innerhalb von ±0,01∘C zu halten.
