Ein LiDAR-System in einem autonomen Fahrzeug oder einer Straßensensoreinheit muss über einen Temperaturbereich von -40 °C im Winter bis +85 °C bei direkter Sommersonne zuverlässig funktionieren. Im Inneren des Gehäuses sind die Laserdioden, Fotodetektoren und optischen Komponenten temperaturempfindlich. Eine Verschiebung von nur wenigen Grad kann die Emissionswellenlänge des Lasers verändern, das Signal-Rausch-Verhältnis des Detektors verringern und die optische Ausrichtung verzerren. Das Ergebnis ist eine Verschlechterung der Entfernungsgenauigkeit und der Punktwolkenqualität. Für den Beschaffungsingenieur, der Wärmemanagementkomponenten spezifiziert, stellt sich nicht die Frage, ob eine Temperaturkontrolle erforderlich ist, sondern welche Technologie diese innerhalb der Größen-, Leistungs- und Zuverlässigkeitsbeschränkungen des LiDAR-Systems bereitstellen kann.Thermoelektrische Kühlerhaben sich für viele dieser Herausforderungen als bevorzugte Lösung herausgestellt.
Dieser Leitfaden richtet sich an Käufer und Konstrukteure, die verstehen möchten, wie thermoelektrische Kühler die Herausforderungen bei der Temperaturregelung in LiDAR-Systemen meistern. Wir werden die spezifischen thermischen Herausforderungen bei LiDAR, das Funktionsprinzip thermoelektrischer Kühler, die wichtigsten zu bewertenden Spezifikationen, die Integrationsüberlegungen und die Kriterien für die Auswahl eines Lieferanten behandeln. Detaillierte Produktparameter aus unserem Werk stellen wir Ihnen auch unter zur VerfügungFuzhou X-Meritan Technology Co., Ltd.Unabhängig davon, ob Sie ein LiDAR-System für Automobil-, Industrie- oder Kartierungsanwendungen entwickeln, hilft Ihnen dieser Leitfaden bei der Auswahl des richtigen thermoelektrischen Kühlers für Ihre Wärmemanagementanforderungen.
LiDAR-Systeme stellen einzigartige thermische Herausforderungen dar, die sich von denen anderer elektronischer Systeme unterscheiden. Die erste Herausforderung ist die Empfindlichkeit der Laserdiode. Die Emissionswellenlänge einer Laserdiode ändert sich mit der Temperatur um etwa 0,3 nm/°C. Bei einem LiDAR-System, das schmalbandige optische Filter oder wellenlängenempfindliche Erkennung verwendet, kann diese Drift zu einer Nichtübereinstimmung zwischen der Laserwellenlänge und dem Filterdurchlassband führen, wodurch die Signalstärke und der Erkennungsbereich verringert werden. Die zweite Herausforderung ist das thermische Rauschen des Fotodetektors. Der Dunkelstrom und die äquivalente Rauschleistung des Detektors nehmen mit der Temperatur zu, wodurch sich das Signal-Rausch-Verhältnis und die Genauigkeit der Entfernungsmessung verschlechtern. Die dritte Herausforderung ist die thermische Ausdehnung der optischen Bank. Die optischen Komponenten sind auf einer gemeinsamen Bank montiert. Wenn sich die Bank aufgrund der Temperatur ausdehnt oder zusammenzieht, kann sich die Ausrichtung des Lasers, des Detektors und der Scanoptik verschieben, was zu Ausrichtungsfehlern führt. Die folgende Tabelle fasst diese Herausforderungen und ihre Auswirkungen zusammen.
| Herausforderung | Quelle | Auswirkung auf die LiDAR-Leistung |
| Laserwellenlängendrift | Temperaturkoeffizient der Laserdiode | Reduzierte Signalstärke, Reichweitenverlust |
| Erhöhtes Detektorrauschen | Thermisches Rauschen im Fotodetektor | Geringeres SNR, verringerte Genauigkeit |
| Erweiterung der optischen Bank | Wärmeausdehnung von Montagematerialien | Fehlausrichtung, Ausrichtungsfehler |
| Extreme Umgebungstemperaturen | Betriebsumgebung | Systemfehler oder verminderte Leistung |
| Wärmeableitungsdichte | Kompaktes Gehäuse | Lokalisierte Hotspots, thermische Gradienten |
Bei Fuzhou X-Meritan Technology Co., Ltd. stellt unser Werk thermoelektrische Kühler her, die speziell für die Bewältigung dieser Herausforderungen entwickelt wurden. Wir verstehen die thermischen Anforderungen von LiDAR-Systemen und arbeiten mit unseren Kunden zusammen, um den richtigen Kühler für ihre spezifische Laserleistung, ihren Detektortyp und ihre Umgebungsbedingungen auszuwählen.

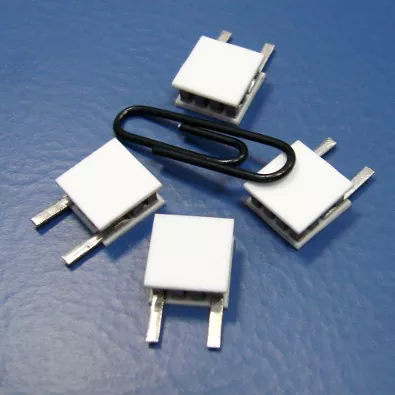

Ein thermoelektrischer Kühler ist eine Festkörper-Wärmepumpe, die den Peltier-Effekt nutzt, um bei Anlegen eines Gleichstroms Wärme von einer Seite des Geräts auf die andere zu übertragen. Das Gerät besteht aus einer Reihe von Halbleiterpellets, typischerweise Wismuttellurid, die zwischen zwei Keramiksubstraten angeordnet sind. Wenn Strom fließt, wird eine Seite kalt (die kalte Seite) und die andere wird heiß (die heiße Seite). Die Wärme wird auf der kalten Seite aufgenommen und auf der heißen Seite wieder abgegeben, wo sie über einen Kühlkörper abgeführt wird. Durch die Stromumkehr wird die Richtung der Wärmeübertragung umgekehrt, sodass dasselbe Gerät sowohl zum Kühlen als auch zum Heizen verwendet werden kann. Diese bidirektionale Steuerung ist ein entscheidender Vorteil für LiDAR-Systeme, die sowohl in heißen als auch in kalten Umgebungen betrieben werden müssen. Die folgende Tabelle vergleicht thermoelektrische Kühlboxen mit anderen Kühltechnologien.
| Technologie | Kühlen/Heizen | Größe | Präzision | Zuverlässigkeit | Lärm/Vibration |
| Thermoelektrischer Kühler | Beide | Kompakt | Hoch (+/- 0,1°C) | Hoch (fester Zustand) | Keiner |
| Kompressorbasiert | Beide | Groß | Mäßig | Mäßig (bewegliche Teile) | Hoch |
| Fanbasiert | Nur Kühlung | Mäßig | Niedrig | Mäßig (Lagerverschleiß) | Mäßig |
| Wärmerohr | Nur Kühlung | Kompakt | Niedrig | Hoch | Keiner |
In unserem Werk entwickeln wir unsere thermoelektrischen Kühler für die anspruchsvollen Anforderungen von LiDAR-Systemen. Wir verwenden Hochleistungs-Wismuttellurid-Pellets und fortschrittliche Keramiksubstrate, um eine hohe Kühlleistung auf kompaktem Raum zu erreichen. Unsere Kühler sind mit integrierten Temperatursensoren und Steuerelektronik erhältlich und ermöglichen eine präzise Temperaturstabilisierung der Laserdiode und des Detektors.
Bei der Auswahl eines thermoelektrischen Kühlers für ein LiDAR-System sollten Käufer mehrere wichtige Spezifikationen berücksichtigen. Die Kühlkapazität (Qc) bestimmt, wie viel Wärme der Kühler bei einem bestimmten Temperaturunterschied abführen kann. Für LiDAR-Anwendungen muss die Kühlkapazität ausreichen, um die Wärmelast der Laserdiode, des Detektors und aller anderen wärmeerzeugenden Komponenten zu bewältigen. Der maximale Temperaturunterschied (ΔTmax) bestimmt den maximalen Temperaturunterschied, den der Kühler zwischen der kalten und heißen Seite erreichen kann. Die Strom- und Spannungswerte bestimmen die Anforderungen an die Stromversorgung. Der Footprint und die Dicke bestimmen die Integrationsbeschränkungen. Der Leistungskoeffizient (COP) bestimmt die Effizienz des Kühlers. Die folgende Tabelle fasst diese Spezifikationen zusammen.
| Spezifikation | Typischer Bereich für LiDAR | Bedeutung |
| Kühlleistung (Qc) | 5W - 50W | Muss die Gesamtwärmelast überschreiten |
| Maximale Temperaturdifferenz (ΔTmax) | 65°C - 75°C | Bestimmt die Kühlleistung |
| Strom (Imax) | 2 A - 8 A | Bestimmt die Stromversorgung |
| Spannung (Vmax) | 5V - 24V | Bestimmt die Stromversorgung |
| Fußabdruck | 10 x 10 mm bis 40 x 40 mm | Bestimmt die Integration |
| Dicke | 2 mm - 6 mm | Bestimmt die Integration |
| Leistungskoeffizient (COP) | 0,3 - 0,6 | Bestimmt die Energieeffizienz |
Bei Fuzhou X-Meritan Technology Co., Ltd. bietet unser Werk eine Reihe thermoelektrischer Kühler mit unterschiedlichen Kühlkapazitäten, Stellflächen und Nennspannungen an. Wir können unseren Kunden bei der Auswahl des richtigen Kühlers für ihre spezifischen LiDAR-Wärmeanforderungen helfen. Unser Ingenieurteam kann auch thermische Simulation und Designunterstützung leisten, um sicherzustellen, dass der Kühler ordnungsgemäß in das LiDAR-Gehäuse integriert ist.
Die Leistung eines thermoelektrischen Kühlers in einem LiDAR-System hängt nicht nur vom Kühler selbst ab, sondern auch davon, wie er integriert ist. Mehrere Faktoren können die Leistung beeinflussen. Die erste ist die thermische Schnittstelle zwischen dem Kühler und der Laserdiode oder dem Detektor. Eine schlechte thermische Schnittstelle, beispielsweise eine trockene Verbindung oder eine unebene Oberfläche, kann den Wärmewiderstand erhöhen und die Kühlwirkung verringern. Das zweite ist das Kühlkörperdesign. Die heiße Seite des Kühlers muss in der Lage sein, die Wärme an die Umgebung abzugeben. Wenn der Kühlkörper zu klein ist oder der Luftstrom unzureichend ist, steigt die Temperatur auf der heißen Seite, was die Kühlleistung verringert und möglicherweise zu einer Überhitzung des Kühlers führt. Der dritte Punkt ist die thermische Isolierung der Kaltseite. Die kalte Seite muss von der Umgebung isoliert werden, um einen Wärmeaustritt zu verhindern, der die Kühleffizienz beeinträchtigen würde. Die folgende Tabelle fasst diese Integrationsfaktoren zusammen.
| Integrationsfaktor | Auswirkung auf die Leistung | Schadensbegrenzung |
| Wärmeschnittstellenmaterial | Eine schlechte Schnittstelle erhöht den Wärmewiderstand | Verwenden Sie Wärmeleitpaste oder Wärmeleitpads mit hoher Leitfähigkeit |
| Kühlkörperdesign | Ein unzureichender Kühlkörper verringert die Kühlleistung | Größe des Kühlkörpers für maximale Wärmebelastung |
| Luftstrom | Ein schlechter Luftstrom erhöht die Temperatur auf der heißen Seite | Sorgen Sie für ausreichende Belüftung oder Umluft |
| Isolierung der kalten Seite | Wärmeverlust verringert die Kühleffizienz | Isolieren Sie die kalte Seite |
| Kondensation | Auf kalten Oberflächen kann sich Feuchtigkeit bilden | Verwenden Sie ein versiegeltes Gehäuse oder Trockenmittel |
In unserem Werk bieten wir technischen Support, um unseren Kunden bei der Integration des thermoelektrischen Kühlers in ihr LiDAR-System zu helfen. Wir können Wärmeschnittstellenmaterialien, Kühlkörperdesigns und Dichtungsmethoden empfehlen, die eine optimale Leistung gewährleisten. Unser Ziel ist es, unseren Kunden dabei zu helfen, die Temperaturstabilität zu erreichen, die ihr LiDAR-System benötigt.
Die Bewertung eines Lieferanten thermoelektrischer Kühler für LiDAR-Anwendungen erfordert einen Schwerpunkt auf thermischer Designfähigkeit, Fertigungsqualität, Tests und Anwendungsunterstützung. Der Lieferant sollte in der Lage sein, Kühler gemäß den erforderlichen Spezifikationen zu entwerfen und herzustellen, einschließlich kundenspezifischer Grundflächen und Spannungswerte. Die Fertigungsqualität sollte konsistent sein, mit engen Toleranzen bei der Pelletplatzierung und der Ebenheit der Keramik. Der Lieferant sollte jeden Kühler auf Kühlkapazität, ΔTmax und Leckstrom testen. Und der Lieferant sollte Anwendungsunterstützung bieten, einschließlich thermischer Simulation und Integrationsanleitung. Die folgende Tabelle fasst diese Bewertungskriterien zusammen.
| Bewertungskriterium | Worauf Sie achten sollten | Warum es wichtig ist |
| Thermische Designfähigkeit | Kundenspezifisches Design, thermische Simulation | Gewährleistet eine optimale Leistung für die Anwendung |
| Fertigungsqualität | Präzise Pelletplatzierung, keramische Ebenheit | Gewährleistet gleichbleibende Leistung und Zuverlässigkeit |
| Testen | Kühlleistung, ΔTmax, Leckstrom | Stellt sicher, dass der Kühler den Spezifikationen entspricht |
| Anwendungsunterstützung | Integrationsanleitung, thermische Simulation | Trägt dazu bei, eine optimale Systemleistung zu erreichen |
Bei X-Meritan produziert unser Werk seit über einem Jahrzehnt thermoelektrische Kühler. Wir verfügen über umfassende Erfahrung in der thermischen Konstruktion und Fertigung. Wir testen jeden Kühler vor dem Versand und bieten unseren Kunden technischen Support. Wir laden Sie ein, uns anhand dieser Kriterien zu bewerten und uns als Ihren Partner für thermoelektrische LiDAR-Kühler zu betrachten.
Die folgende Tabelle enthält die wichtigsten Produktparameter für unsere thermoelektrischen Kühler. Diese Kühler sind für LiDAR-Systeme und andere präzise Wärmemanagementanwendungen konzipiert. Unsere Fabrik kann auch kundenspezifische Kühler herstellen, um spezifische Anforderungen zu erfüllen.
| Parameter | Spezifikationsbereich | Notizen |
| Kühlleistung (Qc) | 5W - 50W | Bei ΔT = 0°C |
| Maximale Temperaturdifferenz (ΔTmax) | 65°C - 75°C | Bei Qc = 0 W |
| Strom (Imax) | 2 A - 8 A | Ausgewählt für die Stromversorgung |
| Spannung (Vmax) | 5V - 24V | Ausgewählt für die Stromversorgung |
| Fußabdruck | 10 x 10 mm bis 40 x 40 mm | Sondergrößen verfügbar |
| Dicke | 2 mm - 6 mm | Für die Integration ausgewählt |
| Keramikmaterial | Aluminiumoxid (Al2O3) | Standard |
| Pelletmaterial | Wismuttellurid (Bi2Te3) | Leistungsstark |
| Betriebstemperatur | -40°C bis +85°C | Ausgewählt für die Umgebung |
| Integrationsoptionen | Sensor, Steuerelektronik | Benutzerdefinierte Optionen verfügbar |
| Mindestbestellmenge | 100 Stück | Bei Großaufträgen verhandelbar |
| Vorlaufzeit | 2 - 4 Wochen | Hängt von der Menge und der Individualisierung ab |
In unserer Fabrik stellen wir unsere thermoelektrischen Kühler her, um diese und weitere Spezifikationen zu erfüllen. Wir können die Kühlkapazität, den Platzbedarf, die Spannung und die Integrationsoptionen an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst die Inspektion der Rohstoffe, die In-Prozess-Inspektion und die Endkontrolle vor dem Versand. Unser Ziel ist es, unseren Kunden hochwertige thermoelektrische Kühler anzubieten, die ihre LiDAR-Wärmemanagementanforderungen erfüllen.
Frage 1: Kann ein thermoelektrischer Kühler ein LiDAR-System sowohl kühlen als auch heizen?
Antwort: Ja, ein thermoelektrischer Kühler kann sowohl kühlen als auch heizen. Durch die Umkehrung der Polarität des Gleichstroms wird die Richtung der Wärmeübertragung umgekehrt. Dadurch kann derselbe Kühler die Laserdiode in kalten Umgebungen erwärmen und in heißen Umgebungen kühlen. Diese bidirektionale Fähigkeit ist für LiDAR-Systeme, die über einen weiten Temperaturbereich arbeiten müssen, von entscheidender Bedeutung. Bei Fuzhou X-Meritan Technology Co., Ltd. sind unsere Kühler für den bidirektionalen Betrieb ausgelegt.
Frage 2: Wie viel Strom verbraucht ein thermoelektrischer Kühler in einem LiDAR-System?
Antwort: Der Stromverbrauch hängt von der Kühlleistung, der Temperaturdifferenz und dem COP ab. Ein typischer thermoelektrischer Kühler für LiDAR könnte 5 bis 20 Watt verbrauchen. Der COP beträgt typischerweise 0,3 bis 0,6, was bedeutet, dass der Kühler für jedes Watt abgeführter Wärme 1,7 bis 3,3 Watt elektrische Leistung verbraucht. Der Stromverbrauch muss im Gesamtstrombudget des Systems berücksichtigt werden.
Frage 3: Welche typische Temperaturstabilität kann mit einer thermoelektrischen Kühlbox erreicht werden?
Antwort: Mit einem richtig ausgelegten Regelkreis kann ein thermoelektrischer Kühler eine Temperaturstabilität von +/- 0,1 °C oder besser erreichen. Dieses Maß an Präzision ist für LiDAR-Systeme unerlässlich, die eine stabile Laserwellenlänge und Detektorleistung erfordern. Die Stabilität hängt von der Qualität des Temperatursensors, der Steuerelektronik und der thermischen Auslegung des Systems ab.
Frage 4: Können thermoelektrische Kühler in LiDAR-Systemen für Kraftfahrzeuge verwendet werden?
Antwort: Ja, thermoelektrische Kühler werden in LiDAR-Systemen für Kraftfahrzeuge verwendet. Sie müssen die Automobilanforderungen hinsichtlich Vibration, Schock und Temperaturwechsel erfüllen. In unserem Werk bieten wir Kühler an, die nach Automobilstandards getestet wurden, einschließlich Vibration und Thermoschock. Wir können auch AEC-Q100-qualifizierte Steuerelektronik für Automobilanwendungen liefern.
Frage 5: Wie wähle ich den richtigen thermoelektrischen Kühler für mein LiDAR-System aus?
Antwort: Um den richtigen thermoelektrischen Kühler auszuwählen, müssen Sie die Gesamtwärmelast, den erforderlichen Temperaturunterschied, die verfügbare Stromversorgung und die Integrationsbeschränkungen ermitteln. Unser Engineering-Team kann Ihnen bei der Berechnung dieser Anforderungen und der Auswahl des optimalen Kühlers für Ihre Anwendung helfen. Wir bieten auch Unterstützung bei der thermischen Simulation, um das Design vor der Prototypenerstellung zu überprüfen.
LiDAR-Systeme stellen erhebliche Herausforderungen bei der Temperaturkontrolle dar, von Laserwellenlängendrift und Detektorrauschen bis hin zu optischer Fehlausrichtung und extremen Umgebungsbedingungen. Thermoelektrische Kühler begegnen diesen Herausforderungen mit präziser, bidirektionaler Festkörpertemperaturregelung in einem kompakten und zuverlässigen Paket. Für Beschaffungsingenieure und Designteams ist das Verständnis der thermischen Herausforderungen, der Kühlerspezifikationen und der Integrationsaspekte für die Auswahl der richtigen Lösung von entscheidender Bedeutung. Unser Werk bei Fuzhou X-Meritan Technology Co., Ltd. verfügt über das Fachwissen und die Fähigkeit, thermoelektrische Kühler herzustellen, die die anspruchsvollen Anforderungen von LiDAR-Systemen erfüllen. Wir arbeiten eng mit unseren Kunden zusammen, um den richtigen Kühler auszuwählen und eine erfolgreiche Integration sicherzustellen.
Ganz gleich, ob Sie LiDAR für autonome Fahrzeuge, industrielle Automatisierung oder Kartenanwendungen entwickeln, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können Muster, technische Daten und maßgeschneiderte Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für LiDAR-Systementwickler auf der ganzen Welt gemacht.
Kontaktieren Sie noch heute Fuzhou X-Meritan Technology Co., Ltdum Ihre Anforderungen an den thermoelektrischen LiDAR-Kühler zu besprechen und herauszufinden, wie unsere Produkte die thermische Stabilität gewährleisten können, die Ihr System benötigt.
