Ein Ingenieur, der ein kompaktes medizinisches Analysegerät entwickelt, muss eine Probenkammer in einer Umgebungstemperatur von 35 °C auf 15 °C halten. Das Gehäuse ist klein, das Strombudget begrenzt und der verfügbare Platz für ein Kühlsystem minimal. Der Ingenieur weiß, dass ein thermoelektrischer Kühler, kurz TEC, die richtige Technologie für diese Anwendung ist. Aber welcher TEC? Die Antwort hängt von einer Zahl ab, die oft zu salopp geschätzt wird: der erforderlichen Kühllast. Wenn die Kühllast unterschätzt wird, hält der TEC den Sollwert nicht. Wird er überschätzt, ist der TEC überdimensioniert, ineffizient und teuer. Die korrekte Berechnung der Kühllast ist der erste Schritt bei der Auswahl eines thermoelektrischen Kühlers, der die Anforderungen der Anwendung ohne unnötige Kosten oder Komplexität erfüllt.
Dieser Leitfaden richtet sich an Beschaffungsingenieure, Konstrukteure und Einkäufer, die Spezifikationen benötigenthermoelektrische Kühlboxenfür Kühlanwendungen. Wir erklären die Komponenten der Kühllast, die Methoden zur Berechnung jeder Komponente, die Rolle des Wärmewiderstands im Gehäuse, die Auswirkung des Leistungskoeffizienten (COP) des TEC und die Kriterien zur Bewertung eines Lieferanten. Wir stellen außerdem detaillierte Produktparameter aus unserem Werk in Fuzhou X-Meritan Technology Co., Ltd. zur Verfügung. Ganz gleich, ob Sie ein medizinisches Gerät, eine Laserdiode, einen Akku oder ein kompaktes Gehäuse kühlen, dieser Leitfaden hilft Ihnen dabei, die Kühllast genau zu berechnen und den richtigen thermoelektrischen Kühler für Ihre Anwendung auszuwählen.
Die Kühllast ist die Gesamtwärmemenge, die aus dem Gehäuse oder dem zu kühlenden Objekt abgeführt werden muss, um die gewünschte Temperatur aufrechtzuerhalten. Sie ist die Summe der aktiven Wärmelast, der passiven Wärmelast und eventueller zusätzlicher Wärmequellen wie Sonneneinstrahlung oder Kondensation. Die Kühllast wird in Watt angegeben. Bei einem thermoelektrischen Kühler ist die Kühllast die erforderliche Wärmepumpenkapazität (Qc) bei den spezifischen Betriebsbedingungen. Der TEC muss so gewählt werden, dass sein Qc bei der tatsächlichen Umgebungstemperatur und dem tatsächlichen Sollwert größer ist als die Kühllast, mit einer angemessenen Sicherheitsmarge. Wenn der Qc des TEC geringer ist als die Kühllast, erreicht das Gehäuse nicht den Sollwert. Wenn der Qc des TEC viel größer ist als die Kühllast, ist der TEC überdimensioniert und arbeitet mit einem geringeren Wirkungsgrad.
Die Kühllastberechnung ist die Grundlage der TEC-Auswahl, da sie den erforderlichen Qc bestimmt, der wiederum die Größe, den Stromverbrauch und die Kosten des TEC bestimmt. Ein kleines medizinisches Gerät kann eine Kühllast von 10 W haben, was einen kompakten TEC erfordert. Ein Batterie-Wärmemanagementsystem kann eine Kühllast von 200 W haben, was einen größeren TEC oder eine Reihe von TECs erfordert. Die folgende Tabelle fasst die drei Hauptkomponenten der Kühllast und ihre typischen Quellen zusammen.
| Komponente | Quelle | Typische Größe |
| Aktive Wärmelast | Elektronische Komponenten, Sensoren, Motoren, Laser | 1 W bis 200 W |
| Passive Wärmebelastung | Leitung durch Gehäusewände, Konvektion, Strahlung | 5 W bis 50 W |
| Zusätzliche Wärmequellen | Sonneneinstrahlung, Kondensation, externe Wärmequellen | Variable |
| Gesamtkühllast | Summe aller Komponenten | Bestimmt die TEC-Qc-Anforderung |
BeiFuzhou X-Meritan Technology Co., Ltd.In unserem Werk werden thermoelektrische Kühler für eine Vielzahl von Kühlanwendungen entwickelt und hergestellt. Wir arbeiten mit unseren Kunden zusammen, um zu überprüfen, ob die Kühllastberechnung korrekt ist, bevor wir den TEC auswählen. Unser Ingenieurteam kann bei der Berechnung behilflich sein und Hinweise zur geeigneten Sicherheitsmarge für jede Anwendung geben.
Die aktive Wärmelast ist die Wärme, die von den elektrisch betriebenen Komponenten im Inneren des Gehäuses erzeugt wird. Zu diesen Komponenten können elektronische Schaltkreise, Sensoren, Motoren, Laser, LED-Leuchten und alle anderen Geräte gehören, die elektrische Energie in Wärme umwandeln. Die aktive Wärmelast wird berechnet, indem der Stromverbrauch aller im Gehäuse betriebenen Komponenten summiert wird. Bei einer Komponente, die nicht 100 % effizient ist, entspricht die erzeugte Wärme der Leistungsaufnahme abzüglich der Nutzarbeitsleistung. In den meisten elektronischen Systemen wird fast die gesamte elektrische Leistung in Wärme umgewandelt, sodass die aktive Wärmebelastung in etwa der gesamten Leistungsaufnahme entspricht. Die folgende Tabelle bietet ein Arbeitsblatt zur Berechnung der aktiven Heizlast.
| Komponente | Stromverbrauch (W) | Wärmeableitung (W) | Notizen |
| Controller-Board | 5 W | 5 W | Die gesamte Energie wird als Wärme abgegeben |
| Sensormodul | 2 W | 2 W | Dauerbetrieb |
| Laserdiode | 3 W | 2,5 W | 0,5 W werden als Licht abgestrahlt |
| Anzeige | 1 W | 0,8 W | 0,2 W werden als Licht abgestrahlt |
| Gesamte aktive Wärmelast | 11 W | 10,3 W | Wird für die TEC-Auswahl verwendet |
In unserem Werk bieten wir thermoelektrische Kühlboxen mit verschiedenen Kühlkapazitäten an, um unterschiedlichen aktiven Wärmelasten gerecht zu werden. Unser Ingenieurteam kann die Komponentenliste überprüfen und die Berechnung der aktiven Wärmelast überprüfen. Wir empfehlen unseren Kunden außerdem, die Einschaltdauer der Komponenten zu berücksichtigen, da sich bei intermittierendem Betrieb die durchschnittliche Wärmebelastung verringern kann.
Die passive Wärmelast ist die Wärme, die von der Außenumgebung durch die Wände, den Deckel und etwaige Öffnungen in das Gehäuse gelangt. Sie wird durch den Temperaturunterschied zwischen der Umgebung und dem Gehäuseinneren bestimmt. Die passive Wärmelast wird anhand der Formel Q = U × A × ΔT berechnet, wobei U der Gesamtwärmeübergangskoeffizient des Gehäuses, A die Oberfläche des Gehäuses und ΔT die Temperaturdifferenz zwischen Umgebung und Innenraum ist. Der Gesamtwärmedurchgangskoeffizient hängt vom Wandmaterial, der Isolierung und den Konvektionsbedingungen auf beiden Seiten der Wand ab. Bei einem gut isolierten Gehäuse kann U bis zu 0,5 W/m²K betragen. Bei einem nicht isolierten Gehäuse kann U bis zu 5 W/m²K betragen. Die folgende Tabelle bietet ein Arbeitsblatt zur Berechnung der passiven Wärmelast.
| Parameter | Symbol | Wert | Einheit |
| Gesamtwärmeübertragungskoeffizient | U | 2.0 | W/m²K |
| Oberfläche | A | 0.5 | m² |
| Temperaturunterschied | ΔT | 20 (35°C Umgebungstemperatur, 15°C Innentemperatur) | K |
| Passive Wärmebelastung | Q | 20 | W |
Bei X-Meritan unterstützen wir unsere Kunden bei der Berechnung der passiven Wärmelast, indem wir die Wärmewiderstandswerte für unsere Gehäusematerialien und Isolierungsoptionen bereitstellen. Wir empfehlen außerdem den Einsatz von reflektierenden Beschichtungen und thermischen Trennungen zur Reduzierung der passiven Wärmebelastung. Unser Ziel ist es, sicherzustellen, dass die gesamte Kühllast genau berechnet wird, sodass die ausgewählte thermoelektrische Kühlbox weder zu klein noch zu groß ist.
Die Berechnung der Kühllast ist erst abgeschlossen, wenn der Wärmewiderstand der Schnittstellen zwischen dem TEC und dem zu kühlenden Objekt berücksichtigt ist. Der TEC kühlt das Objekt nicht direkt; Es kühlt den Kühlkörper auf der kalten Seite, der dann das Objekt durch Leitung, Konvektion oder Strahlung kühlt. Jede Schnittstelle führt zu einem thermischen Widerstand, der die effektive Kühlkapazität verringert. Die häufigsten Grenzflächenverluste sind der Wärmewiderstand des thermischen Schnittstellenmaterials (TIM) zwischen dem TEC und dem Kühlkörper, der Wärmewiderstand des Kühlkörpers selbst und der Wärmewiderstand des Wärmepfads vom Kühlkörper auf der kalten Seite zum Objekt. Die folgende Tabelle fasst die typischen Wärmewiderstandswerte für gängige Schnittstellenmaterialien zusammen.
| Schnittstelle | Typischer thermischer Widerstand | Notizen |
| Wärmeleitpaste (TEC zum Kühlkörper) | 0,1 - 0,5 °C/W | Abhängig von Dicke und Anpressdruck |
| Wärmeleitpad (TEC zum Kühlkörper) | 0,5 - 2,0 °C/W | Einfacher anzuwenden, aber höherer Widerstand |
| Kühlkörper (natürliche Konvektion) | 1,0 - 5,0 °C/W | Hängt von Größe und Flossendesign ab |
| Kühlkörper (Umluft) | 0,2 - 1,0 °C/W | Benötigt Lüfter, aber geringeren Widerstand |
| Thermischer Pfad zum Objekt | 0,5 - 3,0 °C/W | Abhängig von Material und Geometrie |
In unserem Werk liefern wir thermoelektrische Kühler mit Oberflächenveredelungen, die für den Wärmekontakt optimiert sind. Wir bieten außerdem Wärmeschnittstellenmaterialien und Unterstützung beim Design von Kühlkörpern an, um unseren Kunden dabei zu helfen, Schnittstellenverluste zu minimieren. Unser Ziel ist es sicherzustellen, dass die Kühlleistung des TEC effizient auf das zu kühlende Objekt übertragen wird, damit das System seine thermischen Leistungsanforderungen erfüllt.
Die Leistungszahl (COP) ist das Verhältnis der Kühlleistung (Qc) zur elektrischen Leistungsaufnahme (Pin). Ein höherer COP bedeutet, dass der TEC effizienter ist und bei gleicher Kühlleistung weniger Strom verbraucht. Der COP einer thermoelektrischen Kühlbox hängt vom Temperaturunterschied zwischen der heißen und kalten Seite, dem TEC-Material und dem Betriebsstrom ab. Mit zunehmender Temperaturdifferenz sinkt der COP. Das bedeutet, dass ein TEC, der für einen hohen Temperaturunterschied ausgewählt wird, mehr Strom benötigt und mehr Wärme erzeugt, die vom Kühlkörper auf der heißen Seite abgeführt werden muss. Die folgende Tabelle zeigt die typischen COP-Werte für eine thermoelektrische Kühlbox bei unterschiedlichen Temperaturunterschieden.
| Temperaturunterschied (ΔT) | Typischer COP | Implikation für die TEC-Auswahl |
| 10 K | 1,5 - 2,0 | Hoher Wirkungsgrad, geringer Stromverbrauch |
| 20 K | 0,8 - 1,2 | Mäßige Effizienz |
| 30 K | 0,5 - 0,8 | Geringerer Wirkungsgrad, höherer Stromverbrauch |
| 40 K | 0,3 - 0,5 | Geringe Effizienz, erhebliche Wärmeabgabe |
| 50 K | 0,2 - 0,3 | Sehr geringer Wirkungsgrad, möglicherweise mehrstufiger TEC erforderlich |
Bei X-Meritan stellen wir die COP-Kurven für unsere thermoelektrischen Kühler bereit, damit unsere Kunden den TEC auswählen können, der für ihre Temperaturdifferenz mit der optimalen Effizienz arbeitet. Wir empfehlen auch den Einsatz mehrstufiger TECs für Anwendungen, die einen großen Temperaturunterschied erfordern. Unser Ziel ist es, unseren Kunden dabei zu helfen, die erforderliche Kühlleistung bei möglichst geringem Stromverbrauch zu erreichen.
Bei der Bewertung eines Lieferanten thermoelektrischer Kühlboxen muss der Schwerpunkt auf Fertigungskapazität, Leistungsdaten, Qualitätskontrolle und technischem Support gelegt werden. Der Lieferant muss in der Lage sein, TECs gemäß den erforderlichen Spezifikationen herzustellen, einschließlich der richtigen Abmessungen, der richtigen Anzahl von Paaren und der richtigen thermischen Leistung. Sie müssen vollständige Leistungsdaten liefern, einschließlich des Qc, des COP, des maximalen Stroms und der maximalen Spannung bei verschiedenen Temperaturunterschieden. Sie müssen über ein Qualitätskontrollsystem verfügen, das eine gleichbleibende Leistung von Einheit zu Einheit gewährleistet. Und sie müssen technische Unterstützung bieten, um Kunden bei der Kühllastberechnung und der TEC-Auswahl zu unterstützen. Die folgende Tabelle fasst diese Bewertungskriterien zusammen.
| Bewertungskriterium | Worauf Sie achten sollten | Warum es wichtig ist |
| Fertigungskapazität | Präzisionsmontage, Prüfgeräte | Gewährleistet Produktqualität und -konsistenz |
| Leistungsdaten | Qc, COP, Imax, Vmax bei unterschiedlichem ΔT | Ermöglicht eine genaue Auswahl |
| Qualitätskontrolle | ISO 9001, 100 % Prüfung | Sorgt für eine konstante Leistung |
| Technische Unterstützung | Kühllastberechnung, TEC-Auswahl | Hilft bei der Auswahl des richtigen Produkts |
| Zuverlässigkeit | MTBF-Daten, Lebensdauertests | Sorgt für langfristige Leistung |
In unserem Werk produzieren wir seit über einem Jahrzehnt thermoelektrische Kühlboxen. Wir verwenden Präzisionsmontage- und Prüfgeräte, um sicherzustellen, dass jedes TEC seine Spezifikationen erfüllt. Wir stellen vollständige Leistungsdaten bereit, einschließlich Qc, COP und Maximalwerte. Wir sind ISO 9001-zertifiziert und führen an jedem Gerät 100 % Tests durch. Unser technisches Team steht Ihnen bei der Kühllastberechnung und der TEC-Auswahl zur Seite. Wir laden Sie ein, uns anhand dieser Kriterien zu bewerten und uns als Ihren Partner für thermoelektrische Kühlboxen zu betrachten.

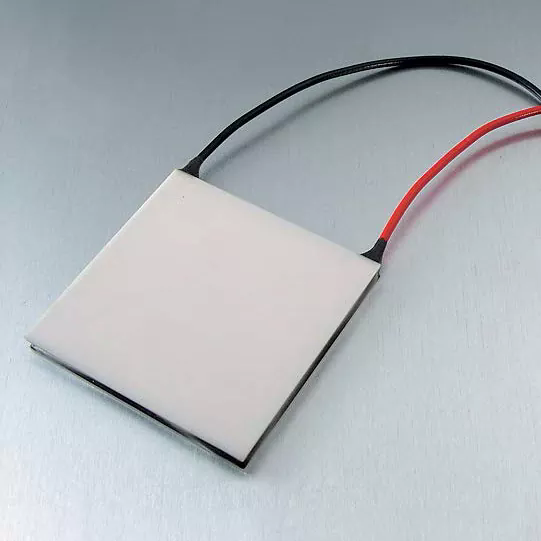

In der folgenden Tabelle finden Sie die wichtigsten Produktparameter unserer thermoelektrischen Kühlboxen. Diese TECs eignen sich für eine Vielzahl von Kühlanwendungen, darunter medizinische Geräte, Laserdioden, Batteriepacks und kompakte Gehäuse. Unsere Fabrik kann auch kundenspezifische TECs herstellen, um spezifische Anforderungen zu erfüllen.
| Parameter | Spezifikationsbereich | Notizen |
| Kühlleistung (Qc) | 5W - 200W | Bei angegebenem ΔT und Strom |
| Maximaler Strom (Imax) | 2 A - 15 A | Abhängig vom Modell |
| Maximale Spannung (Vmax) | 5V - 24V | Abhängig vom Modell |
| Maximale Temperaturdifferenz (ΔTmax) | 65K - 75K | Bei Imax, im Vakuum |
| COP-Bereich | 0,2 - 2,0 | Hängt von ΔT ab |
| Abmessungen | 15 x 15 mm bis 62 x 62 mm | Sondergrößen verfügbar |
| Anzahl der Paare | 31 - 241 | Bestimmt die Kühlleistung |
| Betriebstemperatur | -40°C bis +80°C | Hängt vom Löten und Versiegeln ab |
| Mindestbestellmenge | 10 Stück | Bei Großaufträgen verhandelbar |
| Vorlaufzeit | 2 - 4 Wochen | Hängt von der Menge und der Individualisierung ab |
In unserem Werk stellen wir unsere thermoelektrischen Kühlboxen so her, dass sie diese und weitere Spezifikationen erfüllen. Wir können die Kühlleistung, die Abmessungen und die Betriebstemperatur individuell an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst die Inspektion der Rohstoffe, die In-Prozess-Inspektion und eine 100-prozentige Endprüfung vor dem Versand. Unser Ziel ist es, unseren Kunden hochwertige thermoelektrische Kühlboxen zur Verfügung zu stellen, die ihren thermischen Leistungsanforderungen entsprechen.
Frage 1: Was ist der Unterschied zwischen aktiver und passiver Wärmebelastung?
Antwort: Die aktive Wärmelast ist die Wärme, die von den elektrischen Komponenten im Inneren des Gehäuses erzeugt wird, wie z. B. Steuerungen, Sensoren und Laser. Passive Wärmelast ist die Wärme, die von der Außenumgebung durch die Wände, den Deckel und die Öffnungen in das Gehäuse gelangt. Beides muss in die Kühllastberechnung einbezogen werden. Bei den meisten kompakten Elektronikgehäusen ist die aktive Wärmelast die dominierende Komponente. Bei großen Gehäusen mit schlechter Isolierung kann die passive Wärmebelastung erheblich sein.
Frage 2: Wie viel Sicherheitsmarge sollte ich zur Kühllastberechnung hinzufügen?
Antwort: Typischerweise wird eine Sicherheitsmarge von 20 % bis 30 % empfohlen. Dieser Spielraum berücksichtigt Unsicherheiten hinsichtlich des Stromverbrauchs der Komponenten, des thermischen Widerstands der Schnittstellen und der Alterung des TEC. Für kritische Anwendungen wie medizinische Geräte oder Lasersysteme kann eine größere Marge von 50 % angemessen sein. Bei Fuzhou X-Meritan Technology Co., Ltd. können wir Ihnen dabei helfen, den geeigneten Sicherheitsspielraum für Ihre spezifische Anwendung zu ermitteln.
Frage 3: Warum sinkt der COP mit zunehmender Temperaturdifferenz?
Antwort: Der COP nimmt mit zunehmender Temperaturdifferenz ab, da der TEC stärker arbeiten muss, um Wärme gegen einen größeren Temperaturgradienten zu pumpen. Die elektrische Leistungsaufnahme nimmt zu und die Kühlleistung nimmt ab, sodass das Verhältnis von Kühlung zu Leistung sinkt. Aus diesem Grund sollte der TEC für die tatsächliche Betriebstemperaturdifferenz und nicht für die maximale ΔT-Bewertung ausgewählt werden. Unser Werk stellt COP-Kurven zur Verfügung, die den Wirkungsgrad bei unterschiedlichen Temperaturunterschieden zeigen.
Frage 4: Kann ich bei einem großen Temperaturunterschied einen einstufigen TEC verwenden?

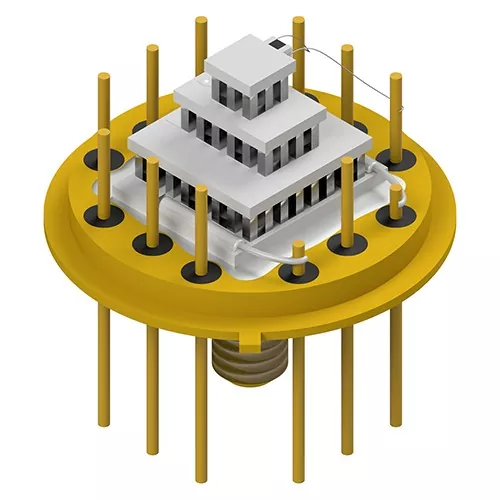

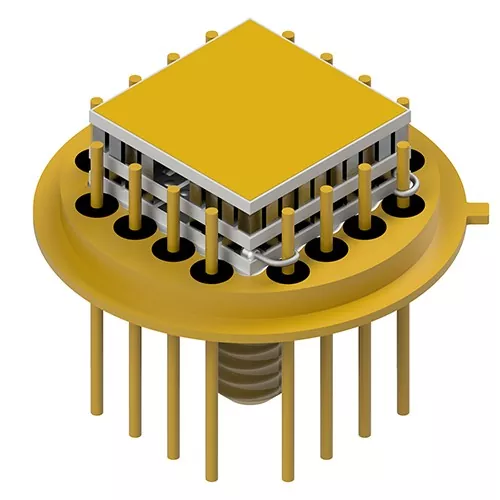

Antwort: Mit einem einstufigen TEC kann ein maximaler Temperaturunterschied von ca. 65-75 K erreicht werden. Bei größeren Temperaturunterschieden ist ein mehrstufiger TEC erforderlich. Mehrstufige TECs stapeln zwei oder mehr Stufen, um eine größere Gesamttemperaturdifferenz zu erreichen, sie sind jedoch weniger effizient und teurer als einstufige TECs. Wenn Ihre Anwendung einen Temperaturunterschied von mehr als 70 K erfordert, wenden Sie sich an unser Ingenieurteam, um die beste Lösung zu ermitteln.
Frage 5: Wie berechne ich den Wärmewiderstand meines Kühlkörpers?
Antwort: Der Wärmewiderstand eines Kühlkörpers hängt von seiner Geometrie, dem Material und den Luftströmungsbedingungen ab. Typischerweise wird sie vom Kühlkörperhersteller in °C/W angegeben. Bei natürlicher Konvektion ist der Wärmewiderstand höher als bei Umluft. Als grobe Schätzung kann ein Wärmesenke mit natürlicher Konvektion und einer Oberfläche von 0,1 m² einen Wärmewiderstand von etwa 3–5 °C/W haben. Um genaue Ergebnisse zu erhalten, nutzen Sie die Herstellerangaben oder führen Sie einen thermischen Test durch. In unserem Werk können wir Ihnen bei der Auswahl eines Kühlkörpers helfen, der den thermischen Anforderungen des TEC entspricht.
Die Berechnung der erforderlichen Kühllast ist der erste und wichtigste Schritt bei der Auswahl einer thermoelektrischen Kühlbox. Die Kühllast ist die Summe der aktiven Wärmelast, der passiven Wärmelast und etwaiger zusätzlicher Wärmequellen. Er muss sorgfältig berechnet werden, einschließlich des Wärmewiderstands der Schnittstellen und der Auswirkung des Leistungskoeffizienten. Durch Befolgen der in diesem Artikel beschriebenen Berechnungsmethoden können Ingenieure ohne unnötige Kosten oder Komplexität einen TEC auswählen, der die thermischen Anforderungen der Anwendung erfüllt. Bei Fuzhou X-Meritan Technology Co., Ltd. verfügt unser Werk über das Fachwissen und die Produkte, um Ihre Anforderungen an die thermoelektrische Kühlung zu erfüllen. Wir bieten vollständige Leistungsdaten, technischen Support und kundenspezifische Designs, um Ihnen bei der Erzielung der besten thermischen Lösung zu helfen.
Ob Sie ein medizinisches Analysegerät, eine Laserdiode, einen Akku oder ein kompaktes Gehäuse kühlen, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können Muster, technische Daten und Anwendungsunterstützung bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Wärmemanagementlösungen auf der ganzen Welt gemacht.
Kontaktieren Sie noch heute Fuzhou X-Meritan Technology Co., Ltdum Ihre Anforderungen an thermoelektrische Kühler zu besprechen und herauszufinden, wie unsere Produkte Ihren Kühlbedarf decken können.
