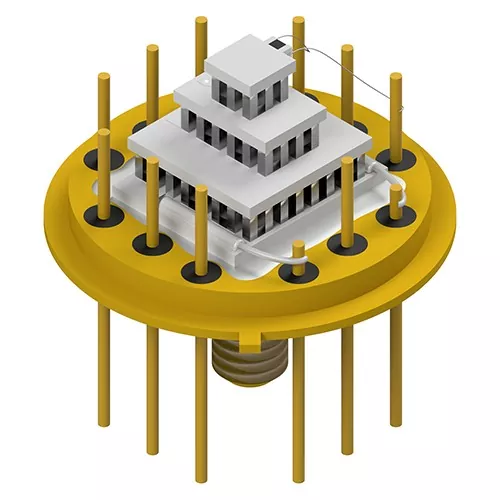

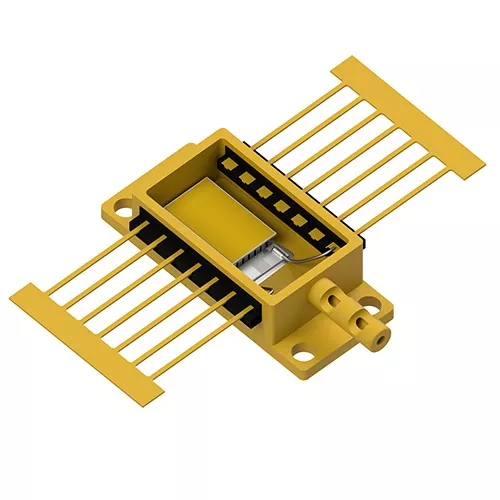

Peltier-Baugruppe

Als Hersteller verwendet X-meritan Peltier Assembly thermoelektrische Halbleitertechnologie, um Wärme zwischen der kalten Seite und der heißen Seite des Moduls zu übertragen.

Vorteile

Kompakte integrierte Struktur

Die Peltier-Baugruppe integriert thermoelektrische Kühlkomponenten und Wärmeableitungsteile in einer einzigen Einheit. Diese Struktur reduziert den Bedarf an separaten Kühlkomponenten und vereinfacht die Installation in begrenzten Geräteräumen.

Festkörperkühlstruktur

Die Baugruppe arbeitet mit thermoelektrischer Halbleiter-Kühltechnologie ohne kompressorbasierte Kühlkomponenten. Die Festkörperstruktur eliminiert mechanische Kühlbewegungen und reduziert Betriebsvibrationen und Geräusche.

Direktes Wärmeübertragungsdesign

Das thermoelektrische Modul überträgt die Wärme direkt zwischen der Kaltseite und der Warmseite. Dieses Design ermöglicht eine lokale Temperaturkontrolle für elektronische Komponenten, die stabile thermische Bedingungen erfordern.

Integriertes Wärmeableitungssystem

Auf der kalten Seite werden Wärmeübertragungsblöcke aus Aluminium oder Kupfer verwendet, um Wärme aus dem Zielbereich zu sammeln. Auf der heißen Seite sind ein Kühlkörper und ein Lüfter aus Aluminium integriert, um die übertragene Wärme abzugeben und das thermische Gleichgewicht der Baugruppe aufrechtzuerhalten.

Flexible Strukturkonfiguration

Die Montagestruktur kann entsprechend den Installationsanforderungen angepasst werden, einschließlich Abmessungen, TEC-Konfiguration und Verbindungsschnittstellen.

Kernkomponenten

Die Leistung einer Peltier-Anordnung hängt von der Koordination zwischen Halbleiterkühlelementen, Wärmeübertragungsmaterialien und mechanischen Strukturen ab.

Thermoelektrischer Kühlchip

Der thermoelektrische Kühlchip ist die Kernkomponente, die für die Wärmeübertragung verantwortlich ist. Wenn elektrischer Strom durch Halbleitermaterialien fließt, wird Wärme auf einer Seite absorbiert und auf der gegenüberliegenden Seite abgegeben, wodurch der Kühleffekt entsteht.

Keramiksubstrat

Keramiksubstrate bieten elektrische Isolierung und mechanische Unterstützung für thermoelektrische Elemente. Sie fungieren auch als Teil des Wärmeübertragungspfads zwischen dem Halbleiterchip und externen Komponenten.

Wärmeschnittstellenmaterial

Zwischen den Kontaktflächen wird Silikonfett mit hoher Wärmeleitfähigkeit aufgetragen, um die Wärmeleitung zu verbessern und durch Oberflächenspalte verursachte Wärmeübertragungsverluste zu reduzieren.

Kaltseitiger Wärmeübertragungsblock

Auf der kalten Seite werden Aluminium- oder Kupferblöcke verwendet, um die Wärme vom gekühlten Bauteil zum thermoelektrischen Modul zu übertragen.

Wärmeableitungsstruktur auf der heißen Seite

Auf der heißen Seite sind ein Kühlkörper und ein Lüfter aus Aluminium integriert, um die von der kalten Seite übertragene Wärme und die während des Betriebs erzeugte Wärme abzuleiten.

Mechanische Befestigungsstruktur

Zur Befestigung interner und externer Komponenten werden Schrauben in Industriequalität oder Epoxidharz verwendet, um die Stabilität der Baugruppe während des Betriebs zu gewährleisten.

Anwendungen

Aufgrund seiner kompakten Struktur und der halbleiterbasierten Kühlmethode eignet sich die X-meritan Peltier-Baugruppe für Geräte, die eine lokale Temperaturregulierung und kontrollierte Wärmeübertragung erfordern.

Herstellungsprozess und Qualitätskontrolle

Die X-meritan-Fertigung umfasst die Entwicklung thermoelektrischer Materialien, die Verarbeitung von TEC-Komponenten und die Montageintegration.

Produktionsausrüstung: Zinn-Tauchofen, Vibrationsschwingformmaschine, Schweißmaschine, Ofen, Tintenstrahldrucker, Lötkolben, Dosiermaschine, automatische Versiegelungsmaschine, Schneidemaschine, Erstarrungsmaschine, Reflow-Lötausrüstung und vollautomatische Druckmaschine.

Montageinspektion

Thermoelektrische Chip-Platzierung: Überprüfen Sie die Chip-Positionierung und Montagegenauigkeit.

Keramiksubstratverklebung: Überprüfen Sie den Bindungszustand zwischen Keramiksubstraten und thermoelektrischen Komponenten.

Lötverbindung: Lötverbindungen auf elektrische und mechanische Stabilität prüfen.

Anwendung der thermischen Schnittstelle: Bestätigen Sie die Wärmeleitpaste und den Zustand der Kontaktoberfläche.

Stabilität der mechanischen Struktur: Überprüfen Sie die Befestigungsstärke und die Gesamtintegrität der Baugruppe.

Abschließende Leistungsprüfung

Zustand der elektrischen Verbindung: Überprüfen Sie den Status der elektrischen Verbindung.

Strukturelle Konsistenz: Überprüfen Sie die Ausrichtung der Komponenten und den Montagezustand.

Zustand des Wärmeübertragungspfads: Überprüfen Sie die Integrität des Wärmeleitungspfads.

Kühl- und Wärmeableitungsbetrieb: Bestätigen Sie die Kühlfunktion und den Wärmeableitungsbetrieb.

Häufig gestellte technische Fragen

Wie montiere ich eine Peltier-Baugruppe?

Stellen Sie vor der Installation sicher, dass die Kontaktfläche flach und sauber ist. Wärmeleitpaste gleichmäßig zwischen Modul und Kontaktfläche auftragen. Befestigungsschrauben gleichmäßig anziehen, um eine übermäßige Belastung des Keramiksubstrats zu vermeiden.

Die heiße Seite sollte ausreichend Platz zur Wärmeableitung bieten. Schlechter Wärmekontakt oder unzureichende Wärmeabgabefähigkeit können die Kühlleistung beeinträchtigen.

Welche Seite ist heiß und welche kalt?

Die kalte Seite nimmt Wärme von der Zielkomponente auf, während die heiße Seite Wärme über den Kühlkörper und den Lüfter abgibt.

Während der Installation:

● Die kalte Seite verbindet sich mit dem zu kühlenden Bauteil.

● Die heiße Seite ist mit der Wärmeableitungsstruktur verbunden.

● Der Luftstrom um den Kühlkörper herum sollte ungehindert bleiben.

Was für ein Netzteil benötige ich?

Das Netzteil sollte den elektrischen Spezifikationen des ausgewählten thermoelektrischen Kühlmoduls entsprechen.

Empfohlene Überlegungen:

● Verwenden Sie eine stabile Gleichstromversorgung.

● Passen Sie die Spannungs- und Stromanforderungen an die TEC-Modulspezifikation an.

● Vermeiden Sie instabile Stromversorgungsbedingungen, die den Kühlbetrieb beeinträchtigen könnten.

Warum kühlt meine heiße Seite das System nicht?

Häufige Ursachen sind:

● Unzureichende Kühlkörperkapazität

● Schlechter Kontakt zwischen den Wärmeübertragungsflächen

● Ungleichmäßiger Wärmeleitpastenauftrag

● Staub blockiert die Wärmeableitungsfläche

● Unsachgemäße Installation der Kühlstruktur

Die heiße Seite muss die übertragene Wärme kontinuierlich abgeben. Ein Wärmestau kann die Kühlwirkung verringern.

Warum sollten Sie sich für X-merita entscheiden?

X-meritan verfügt über Fertigungskapazitäten für thermoelektrische Materialien, TEC-Komponenten und integrierte thermische Baugruppen. Das Produktionssystem unterstützt den gesamten Prozess von der Entwicklung des thermoelektrischen Materials bis zur Integration der Peltier-Baugruppe.

Zu den wichtigsten Fertigungskapazitäten gehören:

● Entwicklung thermoelektrischer Materialien: Entwicklung und Verarbeitung thermoelektrischer Materialien für TEC-Komponentenanwendungen.

● Komplette Baugruppenproduktion: Integrieren Sie thermoelektrische Chips, Keramiksubstrate, thermische Schnittstellenmaterialien, Wärmeübertragungsblöcke, Kühlkörper und Lüfter in fertige Kühlbaugruppen.

● Eigene Verarbeitungsausrüstung: Die Produktionslinien sind mit Zinntauchöfen, Schwingschwingformmaschinen, Schweißmaschinen, Dosiermaschinen, automatischen Versiegelungsmaschinen, Reflow-Lötgeräten und anderen Montagegeräten ausgestattet.

● Mehrstufige Qualitätsprüfung: Kontrollieren Sie wichtige Prozesse, einschließlich Chipplatzierung, Keramiksubstratverklebung, Lötverbindungen, thermische Schnittstellenanwendung und Zustandsprüfungen der Endmontage.

● Fähigkeit zum Entwurf thermischer Strukturen: Entwickeln Sie Wärmeübertragungs- und Wärmeableitungsstrukturen gemäß den unterschiedlichen Anforderungen an die Geräteintegration.

Die Produktionserfahrung von X-meritan umfasst Anwendungen in der Glasfaserkommunikation, industriellen medizinischen Geräten, intelligenter Automobilelektronik, Unterhaltungselektronik und Forschungsinstrumenten, die Halbleiterkühlung und Temperaturkontrolle erfordern.
