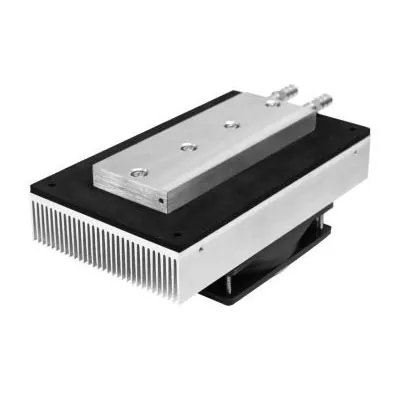

X-Meritan entwickelt und produziert thermoelektrische Kühlkomponenten. Diese Komponenten können basierend auf der Flüssigkeitsdurchflussrate, der Wärmelast, der Zieltemperatur, dem verfügbaren Installationsraum und den Anforderungen an die luftseitige Wärmeableitung konfiguriert werden. Wir produzieren thermoelektrische Flüssigkeits-Luft-Kühlerbaugruppen, eine integrierte Wärmemanagementlösung, die thermoelektrische Module verwendet, um Wärme vom Flüssigkeitskreislauf an die Umgebungsluft zu übertragen. Dieses System integriert eine Flüssigkeitskühlplatte, einen thermoelektrischen Kühler, einen Kühler und einen Lüfter in einer einzigen Komponente und ermöglicht so eine aktive Temperaturregelung für flüssigkeitsgekühlte Geräte, ohne dass ein Kompressor oder Kältemittel erforderlich ist.
●Flüssigkeit-zu-Luft-Wärmeübertragung: Überträgt Wärme vom Flüssigkeitskreislauf über ein thermoelektrisches Kühlmodul und einen luftgekühlten Kühlkörper an die Umgebungsluft.
Aktive Temperaturregelung: Bietet aktive Kühlung und Heizung für Anwendungen, die kontrollierte Flüssigkeitstemperaturen erfordern.
Integriertes Design: Kombiniert das TEC-Modul, die Flüssigkeitskühlplatte, den Kühlkörper, den Lüfter und zugehörige Komponenten in einer kompakten Wärmebaugruppe.
Kein Kältemittel: Verwendet thermoelektrische Festkörperkühlung ohne Kompressor oder Kältemittelkreislauf.
Kompakt und vibrationsarm: Kein mechanischer Kompressor im TEC, wodurch die Baugruppe für empfindliche Geräte und Systeme mit begrenztem Platzangebot geeignet ist.
Anpassbare Konfiguration: Kühlkapazität, Abmessungen, Flüssigkeitsschnittstellen, elektrische Eigenschaften und luftseitige Komponenten können je nach Anwendungsanforderungen angepasst werden.
Eine thermoelektrische Flüssigkeits-zu-Luft-Kühlbaugruppe nutzt den Peltier-Effekt, um Wärme von der Flüssigkeitsseite zur Luftseite zu transportieren.
Der grundlegende thermische Pfad ist:
●Flüssigkeit → Kühlplatte → TEC-Modul → Kühlkörper → Lüfter → Umgebungsluft
Wenn Gleichstrom an das TEC-Modul angelegt wird, wird Wärme von der flüssigen Kühlplatte absorbiert und an den Kühlkörper auf der heißen Seite übertragen. Der Lüfter drückt dann Luft durch den Kühlkörper, um die Wärme an die Umgebung abzugeben.
Die Kühlleistung hängt vom TEC-Modul, der Flüssigkeitsdurchflussrate, der thermischen Schnittstelle, der Wärmeableitung auf der heißen Seite, der Umgebungstemperatur und den elektrischen Betriebsbedingungen ab.
Wird zur Temperaturstabilisierung von Lasersystemen, optischen Komponenten und anderen flüssigkeitsgekühlten optoelektronischen Geräten verwendet.
Thermoelektrische Flüssigkeits-Luft-Kühlerbaugruppen eignen sich für Analyseinstrumente, Labortemperaturkontrollsysteme und Testgeräte, die stabile Flüssigkeitstemperaturen erfordern.
Kann in medizinische und diagnostische Geräte integriert werden, wo eine kompakte Flüssigkeitstemperaturregelung erforderlich ist.
Geeignet zum Kühlen von Flüssigkeitskreisläufen in elektronischen Geräten, Steuerungssystemen, Sensoren und anderen wärmeempfindlichen Industriegeräten.
Kann für das lokale Wärmemanagement batteriebezogener Komponenten und anderer Systeme verwendet werden, die eine Flüssigkeitskühlung erfordern.
Geeignet für Anwendungen, die kontrollierte Flüssigkeitstemperaturen ohne kompressorbasierte Kühlung erfordern.
X-Meritan kann thermoelektrische Flüssigkeits-Luft-Kühlerbaugruppen entsprechend anwendungsspezifischer thermischer und mechanischer Anforderungen entwickeln.
Die Anpassung kann Folgendes umfassen:
● TEC-Modulgröße und -konfiguration
● Kühlkapazität
● Abmessungen der Flüssigkeitskühlplatte
● Flüssigkeitseinlass- und -auslasskonfiguration
● Anforderungen an Schläuche oder Anschlüsse
● Flüssigkeitsdurchflussrate
● Abmessungen des Kühlkörpers
● Lüftergröße und Luftstrom
● Betriebsspannung und -strom
● Temperatursensoren
● Montagestruktur
● Elektrische Anschlüsse
● Gesamtmontageabmessungen
Kunden können thermische Anforderungen, technische Zeichnungen, vorhandene Muster oder Gerätespezifikationen zur Bewertung bereitstellen.
Integrierte TEC-Lösungen: TEC-Module, Flüssigkeitskühlplatten, Kühlkörper und Lüfter können als eine thermische Baugruppe konzipiert werden.
Fachwissen über thermoelektrische Materialien: Die firmeninterne Entwicklung thermoelektrischer Materialien unterstützt anwendungsspezifische TEC-Konfigurationen.
Kundenspezifisches thermisches Design: Kühlkapazität, Flüssigkeitsdurchfluss, Abmessungen und elektrische Parameter können an das tatsächliche System angepasst werden.
Vom Prototyp bis zur Produktion: Unterstützung vom thermischen Design und der Prototypenentwicklung bis hin zu Tests und Serienproduktion.
Anwendungsorientiertes Engineering: Das Design berücksichtigt den gesamten Wärmepfad, anstatt das TEC-Modul separat auszuwählen.
Es handelt sich um eine integrierte Kühlbaugruppe, die mithilfe eines thermoelektrischen Moduls Wärme von einem Flüssigkeitskreislauf an die Umgebungsluft überträgt. Es besteht aus einer Flüssigkeitskühlplatte, einem thermoelektrischen Kühlermodul (TEC), einem luftgekühlten Kühler und einem Lüfter.
Eine flüssigkeitsgekühlte TEC-Baugruppe kühlt die Flüssigkeit über eine Kühlplatte und gibt die Wärme über einen Kühler an die Umgebungsluft ab. Diese Konfiguration ist sehr nützlich, wenn eine Wärmequelle an den Flüssigkeitskreislauf angeschlossen ist oder wenn die Flüssigkeitskühlung einen besseren thermischen Kontakt mit der Zielausrüstung bietet.
Ja. Durch Umkehren der Polarität des TEC-Moduls kann die Richtung der Wärmeübertragung umgekehrt werden, sodass dieselbe Baugruppe entweder für aktives Heizen oder Kühlen sorgen kann, wenn das Systemdesign eine bidirektionale Temperaturregelung unterstützt.
Zu den nützlichsten Informationen gehören Wärmelast, Flüssigkeitstyp, Flüssigkeitsdurchflussrate, Einlasstemperatur, Zieltemperatur, Umgebungstemperatur, verfügbarer Installationsraum, Stromversorgung und Anschlussanforderungen. Auch Konstruktionszeichnungen oder Muster können uns bei der Beurteilung der mechanischen Struktur helfen.
Ja. Flüssigkeitseinlass-/-auslassanschlüsse, Kühlplattenabmessungen, Kühlerkonfiguration, Lüfterauswahl, Montagestruktur und Gesamtbaugruppenabmessungen können individuell an die Anwendung angepasst werden.
