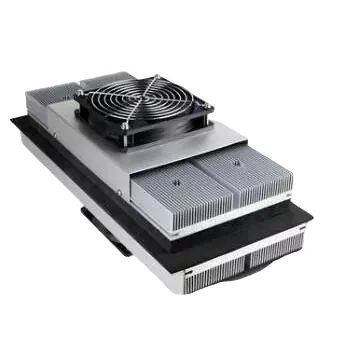

Thermoelektrische Direct-to-Air-Kühlerbaugruppen

X-Meritan stellt spezielle thermoelektrische Direct-to-Air-Kühlerbaugruppen her, um thermische Engpässe in kompakten Industriegehäusen und empfindlichen Geräten zu beseitigen. Durch die Integration von Hochleistungs-Peltier-Modulen, kundenspezifischen Kühlplatten, Kühlkörpern und Lüftern in einer einzigen Festkörper-Unterbaugruppe ermöglicht diese Lösung eine direkte Punktkühlung ohne organische Klebstoffe oder Flüssigkeitskreisläufe. Es schützt Laserdioden, medizinische Diagnosegeräte und Telekommunikationselektronik vor mechanischen Vibrationen, Überhitzung und Leistungseinbußen.

Wie funktioniert es?

Thermoelektrische Direct-to-Air-Kühlerbaugruppen nutzen den Peltier-Effekt, um Wärme von einer Zielmontagefläche abzuleiten und an die Umgebung abzugeben.

Wärmepfad:

Zielwärmequelle → Platte/Kühlkörper auf der kalten Seite → TEC-Modul → Kühler auf der heißen Seite → Abluftventilator → Umgebungsluft

Wenn Gleichstrom angelegt wird, wandert die an der Kühlplatte absorbierte Wärme über die Halbleiterelemente zum Heizkörper auf der heißen Seite. Der Lüfter auf der heißen Seite gibt die Abwärme kontinuierlich an die Umgebungsluft ab, während ein optionaler Lüfter auf der kalten Seite gekühlte Luft im Inneren des Gehäuses zirkulieren lässt. Die Gesamtleistung hängt von der Wärmelast (Qmax), der Zieltemperaturdifferenz (ΔTmax), dem Eingangsstrom (Imax) und der Effizienz der Umgebungswärmeableitung ab.

Hauptmerkmale

Direkte Oberfläche-zu-Luft-Wärmeübertragung: Nimmt Wärme direkt von Montageflächen auf der kalten Seite auf und gibt sie über Kühlkörper mit erzwungener Konvektion an die Umgebungsluft ab.

Solid-State-Zuverlässigkeit: Kompressoren, Kältemittelkreisläufe und bewegliche mechanische Teile (außer Lüfter) entfallen für einen geräuschlosen, vibrationsfreien Betrieb.

Schnelle thermische Reaktion: Ermöglicht ein sofortiges Umschalten zwischen Heizen und Kühlen sowie eine feine Temperaturregelung durch Anpassen des Eingangsgleichstroms.

Montage in einer inerten Umgebung: Vakuumlöten und eine Verpackung in einer inerten Atmosphäre verhindern interne Oxidation, Ausgasung und thermischen Abbau.

Kompakte und robuste Stellfläche: Lässt sich problemlos in platzbeschränkte Gehäuse, Telekommunikationsschränke im Freien und tragbare Diagnosegeräte integrieren.

Auf Bestellung gefertigt: Kühlplattengeometrie, Lüfterkonfigurationen, Betriebsspannungen und Wärmekapazitäten passen zu spezifischen Gehäusedesigns.

Primäre Zielanwendungen

Präzisions-Elektronikgehäuse Schützt empfindliche Steuerelektronik, Netzteile und Automatisierungsmodule vor thermischer Überlastung in versiegelten Gehäusen.

Medizinische Diagnosegeräte Thermoelektrische Direct-to-Air-Kühlerbaugruppen bieten eine stabile, vibrationsfreie Temperaturregelung für klinische Analysegeräte, medizinische Bildgebungskomponenten und temperaturempfindliche Reagenzien.

Optische und Lasersysteme Hält feste Temperaturen für Hochleistungslaserdioden und optische Sensoren aufrecht, um Wellenlängendrift und Signalverzerrungen zu vermeiden.

Telekommunikationshardware Gewährleistet eine kontinuierliche Kühlung für entfernte Telekommunikationsschränke und Basisstationen im Freien, bei denen eine Wartung des Kompressors unpraktisch ist.

Anpassungsoptionen

1. Kühlkapazität (Qmax): Einstufige oder mehrstufige TEC-Konfigurationen, die auf die Zielwärmelast abgestimmt sind.

2. Kühlplattenschnittstellen: Benutzerdefinierte Montagelochmuster, Spezifikationen zur Oberflächenebenheit und Abmessungen des direkt anzubringenden Kühlblocks.

3. Luftseitige Ableitung: Benutzerdefinierte Kühlkörper-Extrusionsprofile, Heatpipe-Integration und Auswahl an High-CFM-/wasserdichten Lüftern.

4. Elektrische Parameter: Maßgeschneiderte Betriebsspannungen (12 V, 24 V, 48 V DC), maximale Stromgrenzen (Imax) und integrierte Thermistoren/NTC-Sensoren.

5. Umweltschutz: Optionale IP-Lüfter, Schutzbeschichtungen und Korrosionsschutz-Oberflächenbehandlungen für raue Außenumgebungen.

Warum X-Meritan wählen?

Interne Fertigungskontrolle: Vollständige Überwachung von der Halbleiterprüfung bis zur Endmontage, dem Vakuumlöten und der hermetischen Abdichtung.

Strenge Qualitätsstandards: 100 % der Baugruppen werden strengen Prüfungen auf Wechselstrombeständigkeit (Rac), Wärmeleitfähigkeit und Seebeck-Koeffizienten unterzogen.

Fortschrittliche Materialsynergie: Angetrieben durch firmeneigene, hochfeste extrudierte thermoelektrische Materialien für überlegene thermische Effizienz und lange Lebensdauer.

Vom Prototyp bis zur Serienproduktion: Komplette technische Unterstützung von der ersten thermischen Simulation und dem CAD-Layout bis zur Serienfertigung.

Häufig gestellte Fragen

Was sind thermoelektrische Direct-to-Air-Kühlerbaugruppen?

Dabei handelt es sich um eine Festkörper-Wärmemanagementeinheit, die mithilfe von Peltier-Modulen Wärme direkt von einer festen Oberfläche oder Kühlplatte abzieht und sie mithilfe eines luftgekühlten Kühlkörpers und Lüfters an die Umgebungsluft abgibt.

Wann sollte ich mich für die direkte Luftkühlung gegenüber der Flüssigkeits-Luft-Kühlung entscheiden?

Direkt-zu-Luft-Baugruppen sind ideal, wenn die Wärmequelle direkt auf einer Kühlplatte montiert werden kann oder wenn die Installation von Flüssigkeitskreisläufen, Pumpen und Schläuchen aus Platz-, Gewichts- oder Wartungsgründen unpraktisch ist.

Kann diese Baugruppe sowohl kühlen als auch heizen?

Ja. Durch Umkehren der Polarität des angelegten Gleichstroms kehrt das thermoelektrische Modul die Richtung des Wärmeflusses um und ermöglicht so einen nahtlosen Wechsel zwischen aktiver Heizung und Kühlung.

Welche Parameter sind zur Bewertung eines kundenspezifischen Baugruppendesigns erforderlich?

Um die optimale Konfiguration zu bestimmen, geben Sie die Zielwärmelast (Qc), die erforderliche Temperaturdifferenz (ΔT), die maximale Umgebungstemperatur, den verfügbaren Installationsraum/CAD-Einschränkungen und die bevorzugte Gleichspannung an.
