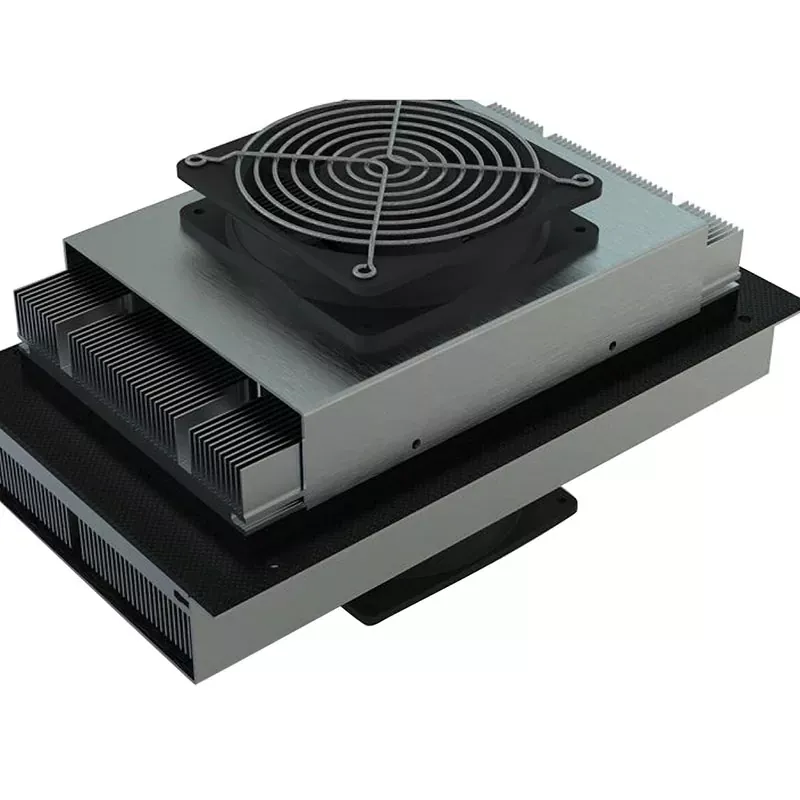

Thermoelektrische Luft-Luft-Kühlerbaugruppen

Die thermoelektrischen Luft-Luft-Kühlerbaugruppen von X-meritan bieten eine kompakte, hochintegrierte Festkörper-Wärmemanagementlösung. Durch den Wegfall herkömmlicher Kompressoren, Kältemittelleitungen und komplexer Flüssigkeitszirkulationskreisläufe nutzen diese Baugruppen direkte luftseitige Wärmetauscher und hochzuverlässige thermoelektrische Halbleitermodule, um einen effektiven Wärmeaustausch zu ermöglichen, die Gerätearchitektur erheblich zu rationalisieren und gleichzeitig Leckagerisiken zu vermeiden.

Unter Nutzung der vertikalen Integrationsfähigkeiten von X-meritan – von der Entwicklung thermoelektrischer Rohmaterialien und der Kernkomponentenentwicklung bis hin zum thermischen Design auf Systemebene – wird jede Baugruppe einer 100-prozentigen Modulverifizierung, Wechselstrom-Widerstandstests und strengen Temperaturwechsel-Stresstests unterzogen, um langfristige Stabilität und hohe Zuverlässigkeit sicherzustellen.

Produktmerkmale

Kompressorfreie Festkörperkühlung

Thermoelektrische Luft-Luft-Kühlerbaugruppen nutzen thermoelektrische Halbleitermodule, um durch Gleichstromeingang einen Temperaturunterschied zu erzeugen. Das Kühlsystem benötigt weder einen Kompressor noch einen herkömmlichen Kältemittelkreislauf.

Kompakte Montagestruktur

Die Kühlkomponenten sind in einer kompakten Baugruppe integriert und sind nicht auf eine separate Kühleinheit angewiesen. Diese Struktur trägt dazu bei, den erforderlichen Installationsraum innerhalb oder um elektronische Geräte, Instrumente und geschlossene Systeme zu reduzieren.

Geringe mechanische Störung

Da kein Kompressor oder ein anderer großer mechanischer Kühlmechanismus vorhanden ist, erzeugt die Baugruppe während des Betriebs nur minimale mechanische Vibrationen.

Kühlen und Heizen in einer Baugruppe

Das thermoelektrische Modul kann zwischen Kühlen und Heizen umschalten, indem es die Richtung des Gleichstroms umkehrt. Eine Wärmemanagementbaugruppe kann daher die Temperaturregelung über verschiedene Betriebsbedingungen hinweg unterstützen, ohne dass ein separates Heizelement für die grundlegende bidirektionale Temperaturregelung hinzugefügt werden muss.

Präzise Temperaturregulierung

Der thermoelektrische Effekt reagiert direkt auf Änderungen der elektrischen Eingabe, sodass die thermische Ausgabe über das Steuerungssystem angepasst werden kann. Konfigurationen mit Temperaturrückmeldung können verwendet werden, wenn die Ausrüstung kontrollierte und wiederholbare Temperaturbedingungen erfordert.

Kein Flüssigkeitskühlkreislauf

Die thermoelektrischen Luft-Luft-Kühlerbaugruppen übertragen Wärme über luftseitige Wärmetauscher und erfordern keinen Flüssigkeitszirkulationskreislauf. Dadurch entfällt der Bedarf an Kühlmittelleitungen, Pumpen, Behältern und zugehörigen Flüssigkeitskreislaufverbindungen in der Kühlarchitektur.

Breiter Betriebstemperaturbereich

Die Baugruppen können für Geräte konfiguriert werden, die in einem breiten Temperaturbereich von -40 °C bis +85 °C betrieben werden. Die Auswahl der Komponenten und die Konfiguration der Baugruppe können an die erwarteten Umgebungs- und Betriebsbedingungen der Ausrüstung angepasst werden.

Konfigurierbar für verschiedene Gerätedesigns

X-Meritan kann die Baugruppe entsprechend der erforderlichen Kühlkapazität, Spannung, Stromstärke, Abmessungen, Luftstrom, Temperaturregelungsgenauigkeit und Montageanforderungen konfigurieren. Dadurch kann die Wärmemanagementeinheit an die mechanischen und elektrischen Anforderungen der Zielausrüstung angepasst werden.

Produktparameter

Luft-Luft-TEC vs. flüssigkeitsbasierte Kühlung

Für Anwendungen, die keinen Flüssigkeitskühlkreislauf erfordern, kann eine luftseitige TEC-Konfiguration die Systemintegration vereinfachen.

Die geeignete Architektur hängt von der Kühlkapazität, dem Wärmefluss, den Umgebungsbedingungen, dem verfügbaren Platz, dem Luftstrom und dem Gerätedesign ab.

Typische Geräteanwendungen

Elektronische Gehäuse und Telekommunikationsgeräte

Die thermoelektrischen Luft-Luft-Kühlerbaugruppen können die in Außenschränken, Kommunikationsgeräten und Elektronikgehäusen angesammelte Wärme abführen. Die Luftzirkulation auf der kalten Seite verteilt die Kühlung im gesamten Gehäuse, während die heiße Seite die gesammelte Wärme an die Umgebung abgibt.

Labor- und Forschungsinstrumente

Bei Laborgeräten, die stabile Temperaturen und geringe mechanische Störungen erfordern, vermeidet die thermoelektrische Festkörperkühlung Kompressorvibrationen und Kältemittelzirkulation. Die Baugruppe kann entsprechend den thermischen Anforderungen von Analyse- und Forschungsinstrumenten konfiguriert werden.

Medizinische und diagnostische Geräte

Temperaturempfindliche Komponenten in diagnostischen und medizinischen Instrumenten können kontrollierte thermische Bedingungen erfordern. Luft-Luft-TEC-Konfigurationen können eine lokale Kühlung oder Erwärmung ermöglichen, ohne einen Flüssigkeitskreislauf in die Ausrüstung einzuführen.

Halbleiter- und optische Ausrüstung

Halbleiterverarbeitungs-, Test-, Laser- und optische Geräte können Komponenten enthalten, deren Leistung sich mit der Temperatur ändert. TEC-basiertes luftseitiges Wärmemanagement kann dort eingesetzt werden, wo eine kontrollierte Wärmeabfuhr und Temperaturstabilität erforderlich sind.

Spezialisierte Industrieausrüstung

Industrielle Steuerungssysteme, Inspektionsgeräte und andere Maschinen, die unter wechselnden Umgebungsbedingungen betrieben werden, können die Baugruppe nutzen, um die interne Wärmeansammlung zu verwalten und gleichzeitig eine definierte Betriebstemperatur aufrechtzuerhalten.

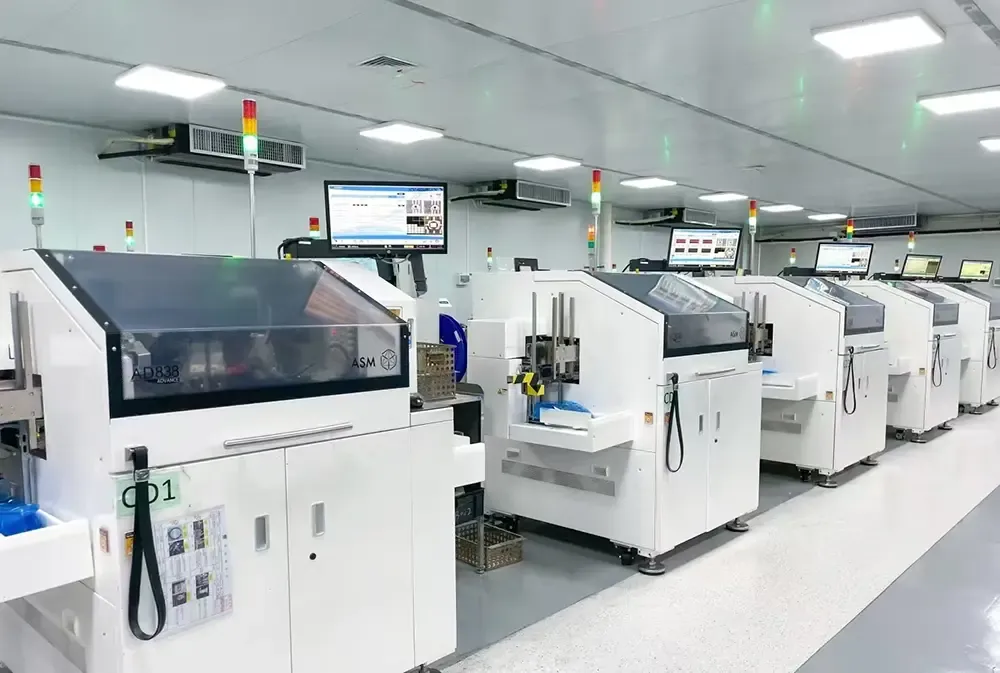

Herstellungs- und Testprozess

100 % Modulverifizierung

Jedes Modul von Air-to-Air Thermoelectric Cooler Assemblies wird vor dem Zusammenbau auf elektrischen Widerstand, Wärmeleitfähigkeit und Seebeck-Koeffizient getestet. Durch Tests werden elektrische oder thermische Abweichungen erkannt, bevor das Modul in das fertige Kühlsystem gelangt.

Materialvalidierung

Thermoelektrische Halbleitermaterialien werden hinsichtlich konsistenter elektrischer und thermischer Eigenschaften bewertet. Gütezahlmessungen werden im Rahmen der Überprüfung der Material- und Modulleistung verwendet.

Integrität der Lötverbindung

Zur Überprüfung der internen elektrischen Verbindungen des thermoelektrischen Moduls werden Wechselstromwiderstandstests durchgeführt. Der Test dient dazu, abnormale Widerstände zu identifizieren, die mit Defekten an der Lötstelle zusammenhängen.

Modulintegritätskontrolle

Defekte oder inaktive thermoelektrische Module werden vor der Integration überprüft. Ein ausgefallenes Modul kann einen ineffektiven Wärmepfad erzeugen und den Temperaturunterschied innerhalb der Baugruppe verringern.

Endmontageprüfung

Fertiggestellte Baugruppen werden Leistungs- und Belastungstests unterzogen, einschließlich Temperaturwechseln über bestimmte Betriebsbereiche. Beim Testen wird die mechanische und thermische Integrität der fertigen Baugruppe bei wiederholten Temperaturänderungen bewertet.

Warum sollten Sie sich für X-Meritan entscheiden?

X-Meritan befasst sich mit thermoelektrischen Materialien, der Entwicklung von Kernkomponenten, dem Design des Wärmemanagements und der Auswahl auf Systemebene. Diese vertikale Fähigkeit ermöglicht die Bewertung der Kühlbaugruppe von der TEC-Material- und Modulebene bis hin zur luftseitigen thermischen Architektur.

Das Unternehmen bedient Anwendungen in den Bereichen Glasfaserkommunikation, Industrie- und Medizingeräte, Automobilelektronik, Unterhaltungselektronik und Forschungseinrichtungen. Der technische Bereich umfasst die Entwicklung thermoelektrischer Materialien, die Anpassung von Komponenten, das Design von Wärmeableitungslösungen und die Unterstützung bei der Auswahl.

FAQ

Was ist eine thermoelektrische Luft-Luft-Kühlerbaugruppe?

Es handelt sich um eine Festkörper-Wärmemanagementbaugruppe, die ein thermoelektrisches Modul verwendet, um Wärme von einem Luftstrom auf einen anderen zu übertragen. Wärmetauscher und Ventilatoren sorgen auf der Kalt- und Warmseite für die erforderliche Luftzirkulation.

Können die thermoelektrischen Luft-Luft-Kühlerbaugruppen sowohl für Kühlung als auch für Heizung sorgen?

Ja. Durch die Umkehrung der Gleichstromrichtung über das thermoelektrische Modul wird die Richtung der Wärmeübertragung umgekehrt, sodass die Baugruppe entweder für Kühlung oder Heizung sorgen kann.

Wie wähle ich die benötigte Kühlleistung aus?

Beginnen Sie mit der Dauer- und Spitzenwärmelast des Geräts und berücksichtigen Sie dann die Umgebungstemperatur, die Zieltemperatur, den Luftstrom und die verfügbare Wärmeabfuhrkapazität auf der heißen Seite. Diese Bedingungen sollten bei der Auswahl der Baugruppe gemeinsam bewertet werden.

Können die Abmessungen individuell angepasst werden?

Ja. Abmessungen, Luftstromkonfiguration, Montagestruktur, elektrische Anforderungen und andere Montageeigenschaften können entsprechend dem Gerätedesign entwickelt werden.

Welche Informationen werden für ein TEC-Montageangebot benötigt?

Stellen Sie die erforderliche Kühlkapazität, Umgebungstemperatur, Zieltemperatur, verfügbaren Installationsraum, Gleichstromversorgung, Luftstrombedingungen, Betriebsumgebung und Temperaturkontrollanforderungen bereit. Mithilfe dieser Parameter kann die Baugruppenkonfiguration anhand der tatsächlichen Anwendung bewertet werden.

Ist eine Luft-Luft-TEC-Baugruppe für hohe thermische Belastungen geeignet?

Die Eignung hängt von der tatsächlichen Wärmelast, der Umgebungstemperatur, der erforderlichen Temperaturdifferenz, dem Luftstrom und der verfügbaren Wärmeabfuhr ab. Anwendungen, die die praktische Kapazität einer luftseitigen TEC-Konfiguration überschreiten, sollten im Vergleich zu alternativen Wärmemanagementarchitekturen bewertet werden.
