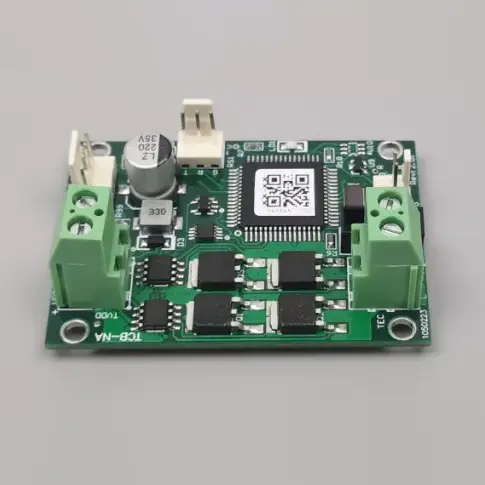

Der X-Meritan TCB-NA-Temperaturregler für Standardkühler ist ein Temperaturregelungsmodul für standardmäßige thermoelektrische Kühler (TEC), das sowohl Kühlung als auch Heizung unterstützt. Es bietet eine Temperaturregelgenauigkeit von ±0,1 °C, einen TEC-Strom von 0–10 A und einen Regelbereich von -20 °C bis +100 °C.
Mit einer standardmäßigen seriellen ASCII-Schnittstelle, 10K-NTC-Temperaturmessung und einer kompakten Struktur von 60 × 42 × 26,5 mm ist der TCB-NA für die einfache Integration in industrielle und kommerzielle Wärmemanagementsysteme konzipiert.
|
Parameter |
Spezifikation |
|
Versorgungsspannung der Platine |
4,5–27 V |
|
TEC-Spannung |
5–27 V, ≥ Versorgungsspannung |
|
TEC-Strom |
0–10A |
|
Temperatursensor |
10K NTC |
|
Standardwert B |
3950 |
|
Genauigkeit der Temperaturregelung |
±0,1°C |
|
Stellen Sie die Temperaturgenauigkeit ein |
±0,1°C |
|
Messbereich |
-30°C bis +147°C |
|
Kontrollbereich |
-20°C bis +100°C |
|
Standardmäßig eingestellte Temperatur |
25°C |
|
Kommunikation |
Serielle ASCII-Schnittstelle |
|
Abmessungen |
60 × 42 × 26,5 mm |
Der NTC B-Wert kann individuell angepasst werden. Ein anderer B-Wert wirkt sich auf die absolute Temperaturmessung aus, verändert jedoch nicht die grundlegende Regelgenauigkeit.
Der Regler misst die Temperatur über den NTC-Sensor und passt die TEC-Richtung entsprechend dem Sollwert an. Dadurch kann dasselbe Modul sowohl für Heizung als auch für Kühlung sorgen, ohne dass separate Steuerungshardware erforderlich ist.
Die EIN/AUS-Steuerungsmethode ist für die stabile Aufrechterhaltung der Temperatur in Standard-TEC-Anwendungen, einschließlich Laserdioden- und Laborgeräten, konzipiert.
Temperatureinstellungen und Echtzeitüberwachung können über ein serielles ASCII-Protokoll verwaltet werden. Beim Einrichten und Testen können gängige serielle Tools wie Windows HyperTerminal verwendet werden.
Spezielle Alarm- und „Bereit“-Signale geben eine Rückmeldung zum Betriebsstatus, während der TEC-Abschalteingang es dem Hostsystem ermöglicht, den TEC-Betrieb bei Bedarf zu deaktivieren.
Die Spannungsanpassung ist von entscheidender Bedeutung, da der TCB-NA-Temperaturregler für Standardkühler keine interne Ausgangsspannungsbegrenzung bietet. Die Versorgungsspannung darf die Nennspannung des angeschlossenen TEC nicht überschreiten.
Beispielsweise sollte beim Einsatz eines 12V TEC die Systemstromversorgung entsprechend gewählt werden.
Der Schaltvorgang des Controllers kann die Welligkeit des angeschlossenen Schaltnetzteils erhöhen. Wenn das System andere Platinen enthält, die empfindlich auf elektrische Störungen oder elektromagnetische Störungen reagieren, ist möglicherweise eine separate Stromversorgung für den Controller vorzuziehen.
Der angeschlossene 10K NTC unterstützt einen spezifizierten Messbereich von -30°C bis +147°C, während die aktive Temperaturregelung von -20°C bis +100°C spezifiziert ist.
Die angegebene Genauigkeit der Temperaturregelung und die Genauigkeit der eingestellten Temperatur betragen jeweils ±0,1 °C. Die tatsächliche Systemleistung kann auch durch NTC-Toleranz, Sensorplatzierung, thermischen Kontakt, TEC-Eigenschaften, Wärmeableitung und Umgebungsbedingungen beeinflusst werden.
Bei Anwendungen, die eine strenge Temperaturstabilität erfordern, sollten Tests mit dem endgültigen TEC, dem Sensor, der Last und der mechanischen Struktur durchgeführt werden.
Der Controller kann eine stabile thermische Umgebung für Laserdiodensysteme aufrechterhalten, in denen die Temperatur die Betriebsleistung direkt beeinflusst.
Es eignet sich für Laborgeräte, die eine standardmäßige thermoelektrische Heizung und Kühlung mit stabiler Temperaturregelung erfordern.
Industrieanlagen können das Modul für allgemeine TEC-Steuerungen verwenden, bei denen kompakte Installation, serielle Kommunikation und Kosteneffizienz wichtig sind.
Durch die kostenorientierte Architektur eignet sich der Controller für die Herstellung intelligenter Geräte und andere Volumenanwendungen, die eine Standardtemperaturregelung erfordern.
TCB-NA ist geeignet, wenn das Projekt Standardtemperaturkontrolle und Kosteneffizienz im Vordergrund steht. Für Anwendungen, die ein erweitertes Energiemanagement oder übergeordnete Temperaturkontrollfunktionen erfordern, ist die TCB-NE-Serie möglicherweise besser geeignet.
Die Auswahl sollte auf TEC-Spannung, Strom, Zieltemperatur, Steuerungsanforderungen, Effizienz und Systemarchitektur basieren.
Vor der Bestellung sollten Käufer die TEC-Nennspannung, den maximalen Strom, die Versorgungsspannung, die Zieltemperatur, die erforderliche Genauigkeit, die NTC-Spezifikation, die Kommunikationsanforderungen und die Betriebsumgebung bestätigen.
X-Meritan betreibt in China eine eigene Fabrik, die sich mit der Leiterplattenbestückung und Endkalibrierung befasst. Das Engineering-Team kann technischen Support für die TEC-Spannungsanpassung, das Power-Ripple-Management und die Konfigurationsanforderungen bieten. Standardkomponentenlager und Überseelogistik unterstützen OEM- und Volumenbeschaffung.
Das Netzteil muss mit der TEC-Bewertung kompatibel sein. Das Überschreiten der TEC-Spannung kann zu einer Überlastung der Komponenten führen, da der TCB-NA-Temperaturregler für Standardkühler über keine interne Ausgangsspannungsbegrenzung verfügt.
Die Stromspezifikation von 0–10 A sollte zusammen mit dem TEC, der Verkabelung, den Anschlüssen und der Stromversorgung bewertet werden. Auch für das gesamte thermoelektrische System ist eine ordnungsgemäße Wärmeableitung erforderlich.
Wenn Sie andere empfindliche Elektronik an dasselbe Schaltnetzteil anschließen, prüfen Sie vor der endgültigen Systemintegration die Welligkeit und die EMI-Leistung.
Der Controller unterstützt TEC-Spannungen von 5 V bis 27 V. Die TEC-Spannung muss gleich oder höher als die Versorgungsspannung der Platine sein. Da der TCB-NA über keine interne Ausgangsspannungsbegrenzung verfügt, darf die Stromversorgung die Nennspannung des TEC nicht überschreiten.
Der TCB-NA-Temperaturregler für Standardkühler unterstützt einen TEC-Strombereich von 0–10 A. Der tatsächliche Betriebsstrom sollte entsprechend der TEC-Bewertung, der thermischen Belastung, der Verkabelung, den Anschlüssen und der Stromversorgungskapazität ausgewählt werden.
Ja. Die bidirektionale Steuerungsarchitektur ermöglicht den Betrieb des TEC sowohl im Heiz- als auch im Kühlmodus und ermöglicht so die Aufrechterhaltung einer Zieltemperatur unter wechselnden Umgebungsbedingungen.
Die Standardkonfiguration verwendet einen 10K-NTC mit einem Standard-B-Wert von 3950. Der B-Wert kann je nach Anwendungsanforderungen angepasst werden. Der spezifizierte Messbereich beträgt -30°C bis +147°C, mit einem Regelbereich von -20°C bis +100°C.
Der Controller verwendet eine standardmäßige serielle ASCII-Schnittstelle zur Temperatureinstellung und Echtzeitüberwachung. Es bietet außerdem Alarm- und „Bereit“-Statussignale sowie einen TEC-Abschalteingang für die Integration in das Host-Steuerungssystem.
