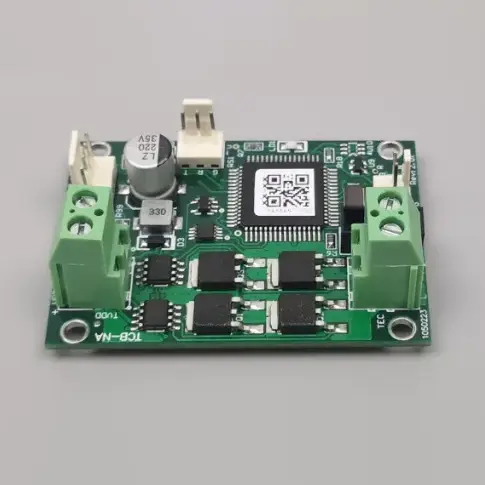

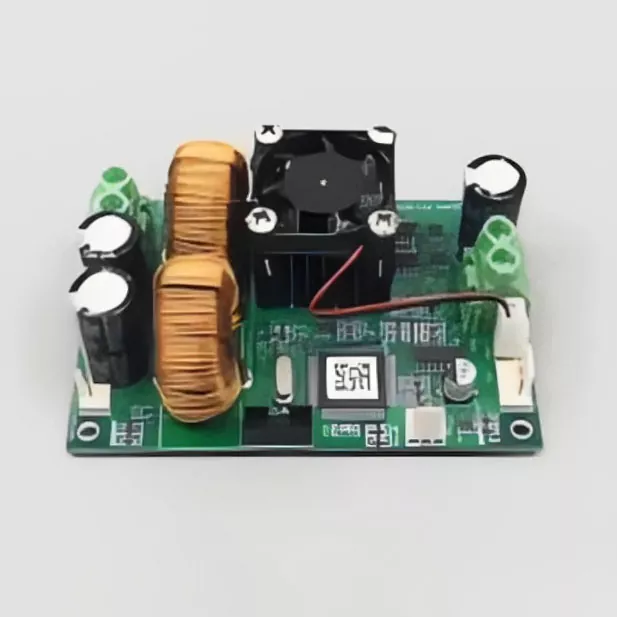

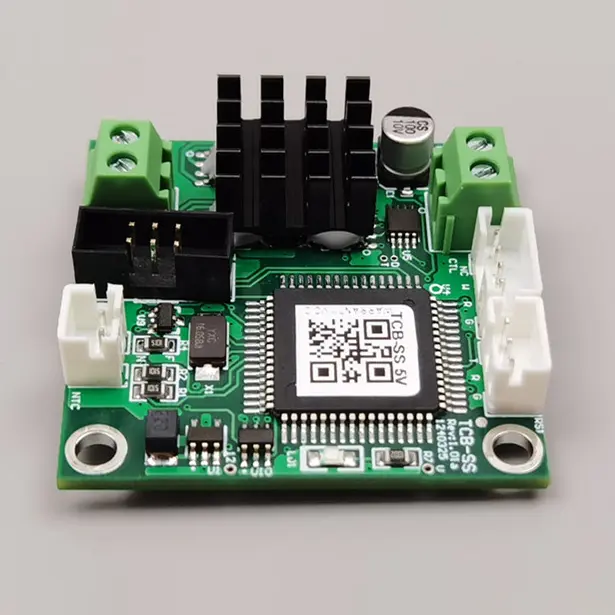

PID-Temperaturregler

X-Meritan stellt PID-Temperaturregler her, die in industriellen Heiz- und Kühlsystemen eingesetzt werden. Diese Geräte lesen ein Temperatursignal von einem Sensor, vergleichen es mit einem Sollwert und passen den Ausgang an, um die Prozesstemperatur stabil zu halten. Zu den üblichen Anwendungen gehören Kunststoffextrusion, Verpackungsmaschinen, Laboröfen und Lebensmittelverarbeitungslinien.

Der Regler ist kein eigenständiges Heizgerät. Es liefert das Steuersignal, das ein Relais, ein Halbleiterrelais (SSR) oder einen Analogausgang ansteuert. Die eigentliche Erwärmung bzw. Kühlung erfolgt durch externe Elemente wie Heizpatronen, Heizbänder oder Kühlventile.

So funktioniert die PID-Regelung

PID steht für Proportional, Integral und Derivativ. Der Regler misst kontinuierlich die Differenz zwischen Soll- und Isttemperatur. Dieser Unterschied wird als Fehler bezeichnet.

Der Proportionalterm erzeugt eine Ausgabe proportional zum aktuellen Fehler. Der Integralterm akkumuliert vergangene Fehler und korrigiert den stationären Offset. Der Ableitungsterm reagiert auf die Änderungsrate und hilft, Überschwinger zu reduzieren.

In der Praxis stellt der Benutzer oder die Autotune-Funktion des Controllers drei Parameter ein: Proportionalband, Integralzeit und Differentialzeit. Die richtige Abstimmung ist unerlässlich. Ein schlecht abgestimmter PID-Regelkreis schwingt oder reagiert langsam. Die EIN-AUS-Steuerung ist einfacher und wird verwendet, wenn der Prozess Temperaturschwankungen toleriert.

Technische Parameter

Alle Spezifikationen werden beim Endtest überprüft. Mit jedem Gerät kann ein Kalibrierzertifikat geliefert werden.

Eingabe- und Ausgabeoptionen

Der Regler muss zum Temperatursensor und zum Lastschaltgerät passen. Die folgende Tabelle fasst häufige Kombinationen zusammen.

Eine Nichtübereinstimmung zwischen Eingangstyp und Sensor führt zu falschen Messwerten. Eine Nichtübereinstimmung zwischen Ausgang und Lastschaltgerät führt zu einer fehlerhaften Steuerung oder einer Beschädigung der Komponenten.

PID vs ON-OFF Control

Die EIN-AUS-Steuerung schaltet den Ausgang vollständig ein, wenn die Temperatur unter den Sollwert fällt, und vollständig aus, wenn sie über den Sollwert steigt, zuzüglich eines Hysteresebands. Diese Methode ist einfach und funktioniert für Systeme mit großer thermischer Masse, bei denen Temperaturschwankungen akzeptabel sind.

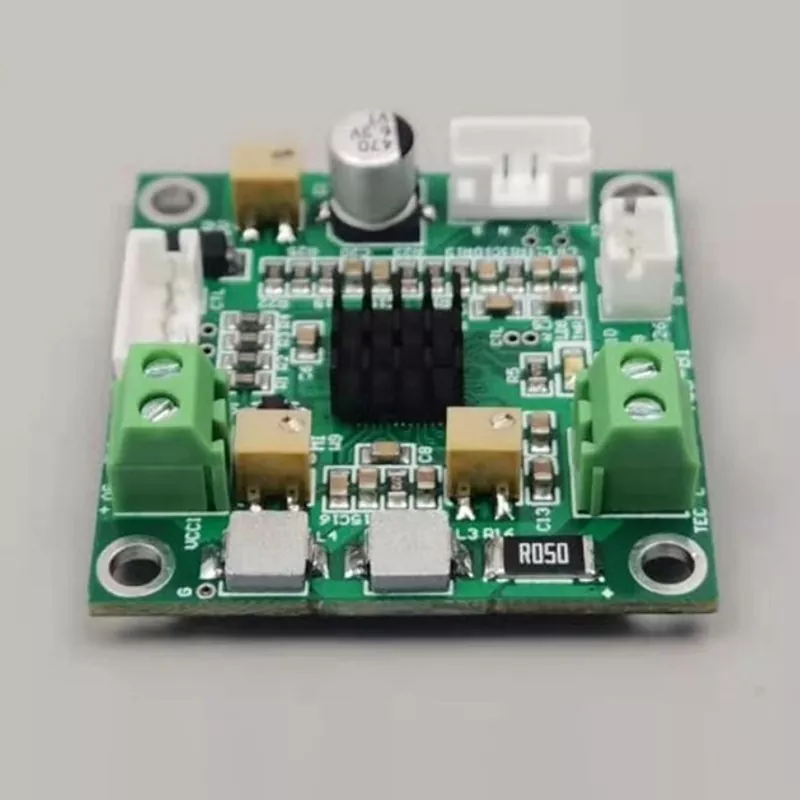

Die PID-Steuerung moduliert den Ausgang kontinuierlich oder in schnellen Stößen. Es hält die Temperatur mit minimalen Schwankungen nahe am Sollwert. PID ist für Prozesse erforderlich, die eine enge Temperaturtoleranz erfordern, wie z. B. Laborinkubatoren, Spritzgussdüsen und Laserdioden-Temperaturregelung.

Die Autotune-Funktion in X-Meritan-Reglern berechnet anfängliche PID-Parameter durch Einführen einer kontrollierten Störung und Messen der Prozessreaktion. Nach der automatischen Optimierung ist häufig noch eine manuelle Feinabstimmung erforderlich, um eine optimale Leistung zu erzielen.

Überlegungen zur Installation und Verkabelung

Falsche Verkabelung ist die häufigste Ursache für Feldausfälle. Bei der Installation sollten folgende Punkte überprüft werden:

Thermoelementeingang: Verwenden Sie das richtige Thermoelement-Verlängerungskabel. Verwenden Sie keinen Kupferdraht. Die Polarität muss übereinstimmen. Die im Regler integrierte Vergleichsstellenkompensation geht davon aus, dass die Klemmenleiste eine bekannte Temperatur hat. Stellen Sie den Controller nicht in der Nähe von Heißluftquellen auf, die eine Temperaturdrift am Anschluss verursachen.

RTD-Eingang: Verwenden Sie einen Dreileiter- oder Vierleiteranschluss, um den Leitungswiderstand aufzuheben. Bei einer Zweidrahtverbindung kommt es zu Messfehlern, insbesondere bei langen Kabelstrecken.

SSR-Ausgang: Der SSR-Ausgang des Controllers ist ein Niederspannungs-Gleichstromimpuls. Es muss an den Steuereingang eines externen SSR angeschlossen werden. Schließen Sie es nicht direkt an ein Heizelement an.

Relaisausgang: Verwenden Sie eine Überspannungsschutzschaltung über induktiven Lasten, um die Relaiskontakte zu schützen. Die Lebensdauer des Relais ist für eine bestimmte Anzahl von Schaltvorgängen bei einem bestimmten Strom ausgelegt. Häufiges Schalten bei hohem Strom verkürzt die Lebensdauer.

Stromversorgung: Der Weitspannungseingang ist für die meisten Industrienetze geeignet. Aber Spannungsspitzen von nahegelegenen Motoren oder Schützen können den Controller beschädigen. Verwenden Sie einen Überspannungsschutz oder Netzfilter, wenn die Stromleitung Störungen verursacht.

Grounding: Connect the ground terminal to a proper earth. This reduces electrical noise and improves safety.

Auswahlhilfe

Um einen PID-Temperaturregler auszuwählen, beantworten Sie diese Fragen:

1. Welcher Sensortyp wird verwendet?

Thermoelemente decken einen großen Temperaturbereich ab und reagieren schnell. RTDs sind bei niedrigeren Temperaturen genauer und stabiler, aber langsamer. Analoge Eingänge werden verwendet, wenn das Temperatursignal von einem Sender kommt.

2. Was ist der erforderliche Temperaturbereich?

Der Controller-Bereich muss den erwarteten Betriebsbereich abdecken. Die Verwendung eines Controllers mit einem größeren Bereich als nötig verringert die Auflösung. Beispielsweise zeigt ein K-Thermoelementregler mit einem Bereich von 0–1370 °C eine Auflösung von 1 °C. Ein Regler mit einem Bereich von 0–400 °C zeigt möglicherweise eine Auflösung von 0,1 °C an.

3. Was ist das Lastschaltgerät?

Wenn Sie ein SSR verwenden, wählen Sie den SSR-Antriebsausgang. Bei Verwendung eines mechanischen Schützes ist ein Relaisausgang geeignet. Wenn das Stellglied ein Proportionalventil oder ein SCR-Leistungsregler ist, verwenden Sie einen Analogausgang.

4. Welche Genauigkeit ist erforderlich?

Die Spezifikation der Anzeigegenauigkeit beträgt ±0,5 % FS oder ±1 Digit. Für einen Bereich von 0–400 °C sind das ±2 °C. Wenn der Prozess eine Regelung von ±0,5 °C erfordert, kann der Regler allein dies nicht erreichen. Sensorgenauigkeit, Wärmeverlust und Systemabstimmung tragen ebenfalls zur endgültigen Regelgenauigkeit bei.

5. Ist Kommunikation oder Alarm erforderlich?

Alarmausgänge dienen dem Übertemperaturschutz. RS485 Modbus ermöglicht die Überwachung und Einstellung des Controllers von einer SPS oder einem Computer aus. Diese Optionen verursachen zusätzliche Kosten. Wählen Sie daher nur das aus, was die Anwendung erfordert.

Typische Anwendungen

Kunststoff- und Verpackungsmaschinen

PID-Regler regeln die Temperatur von Extrusionszylindern, Heißkanalverteilern und Heißsiegelschienen. Eine konstante Temperatur verhindert Materialverschlechterung und gewährleistet die Dichtungsqualität.

Laborausrüstung

Muffelöfen, Trockenöfen und Bäder mit konstanter Temperatur sind für wiederholbare Bedingungen auf PID-Regler angewiesen. Die langsame thermische Reaktion dieser Systeme erfordert eine sorgfältige Abstimmung des Integralterms.

Lebensmittelverarbeitung

Gewerbliche Öfen, Fritteusen und Pasteurisiergeräte verwenden PID-Regler, um die Lebensmittelsicherheits- und Qualitätsstandards zu erfüllen. Der Regler arbeitet oft mit einem PT100-Sensor für genaue Tieftemperaturmessungen.

Halbleiter- und Elektronikfertigung

Lötstationen, Reflow-Öfen und Härtungsöfen benötigen enge Temperaturprofile. Der PID-Regler arbeitet mit SSR-Ausgängen für schnelles Schalten und Feinsteuerung.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen PID- und EIN-AUS-Steuerung in der Praxis?

A: Die EIN-AUS-Steuerung schaltet den Ausgang zwischen vollständig ein und vollständig aus um. Die Temperatur schwankt um den Sollwert. Die PID-Steuerung passt die Leistung kontinuierlich an, um die Temperatur nahezu konstant zu halten. Verwenden Sie PID, wenn der Prozess nur kleine Abweichungen toleriert.

F: Was ist Autotune und wann sollte ich es verwenden?

A: Autotune ist eine Funktion, die die PID-Parameter automatisch berechnet. Dabei wird der Ausgang kontrolliert ein- und ausgeschaltet und die Reaktion des Systems gemessen. Führen Sie die automatische Optimierung während der Ersteinrichtung durch oder wenn sich die thermische Belastung erheblich ändert. Überprüfen Sie nach der automatischen Optimierung die Leistung und nehmen Sie bei Bedarf manuelle Anpassungen vor.

F: Warum überschreitet meine Temperatur den Sollwert?

A: Überschwingen bedeutet normalerweise, dass das Proportionalband zu schmal oder die Integralzeit zu kurz ist. Der Regler liefert zu viel Leistung, bevor die Temperatur den Sollwert erreicht. Erhöhen Sie den Proportionalbereich oder verringern Sie den Integralanteil. Autotune kann dabei helfen, einen Ausgangspunkt zu finden.

F: Kann ich denselben Controller zum Heizen und Kühlen verwenden?

A: Einige Modelle unterstützen den Doppelausgang Heizen/Kühlen. Sie bieten einen Ausgang zum Heizen und einen weiteren zum Kühlen. Dies ist nützlich für Systeme, die beides erfordern, beispielsweise Kunststoffextruder mit Luftkühlungsventilatoren. Überprüfen Sie die Modellspezifikationen, um die Verfügbarkeit von Doppelausgängen zu bestätigen.

F: Woher weiß ich, ob mein Sensor kompatibel ist?

A: Der Controller-Eingangstyp muss zum Sensor passen. Bei Thermoelementen muss der Typbuchstabe (K, J, T usw.) übereinstimmen. Bei RTDs muss die Widerstandskurve (PT100 oder PT1000) übereinstimmen. Die Verwendung einer falschen Einstellung führt zu falschen Temperaturmesswerten. Die meisten Controller verfügen über einen Konfigurationsparameter zur Auswahl des Eingangstyps.

F: Wie hoch ist die erwartete Lebensdauer eines PID-Reglers?

A: Bei ordnungsgemäßer Installation und Kühlung kann die Elektronik viele Jahre lang betrieben werden. Der Relaisausgang ist das häufigste Verschleißteil. Die Kontaktlebensdauer des Relais wird vom Hersteller angegeben und hängt von der Schaltfrequenz und dem Strom ab. SSR-Ausgänge weisen keinen mechanischen Verschleiß auf, können jedoch aufgrund von Überhitzung oder Überspannung ausfallen.

F: Bieten Sie technischen Support für das Tuning an?

A: Ja. Unsere Ingenieure können bei der Ersteinrichtung und Abstimmung für bestimmte Anwendungen behilflich sein. Geben Sie Einzelheiten zu Ihrem thermischen System an, einschließlich Heizleistung, Sensortyp und Lasteigenschaften. Wir antworten innerhalb eines Werktages.
