X-Meritan wurde zur Behebung von Grenzflächendegradation und Lotdiffusionsproblemen bei der Montage thermoelektrischer Kühler (TEC) entwickeltScheiben mit Diffusionsbarrierenstellen eine äußerst stabile, montagefertige Komponente für ein fortschrittliches Wärmemanagement bereit. Durch die Einführung einer präzisen Barriere auf Nickelbasis zwischen dem Bi₂Te₃-Sb₂Te₃-Substrat und der lötbaren Oberfläche verringern diese Scheiben effektiv die Elementmigration und stabilisieren den elektrischen Widerstand und die mechanische Festigkeit über wiederholte thermische Zyklen.
Auf dieser Seite werden die Arbeitsstruktur, technische Spezifikationen, Beschichtungsoptionen, Auswahlhilfen und Anpassungsmöglichkeiten für Diffusionsbarrierescheiben behandelt, die bei der TEC-Herstellung verwendet werden. Wenn Sie Lieferanten vergleichen,Kontaktieren Sie unser Engineering-Teamum die Struktur und Abmessungen der Barriere für Ihren Montageprozess zu bestätigen.

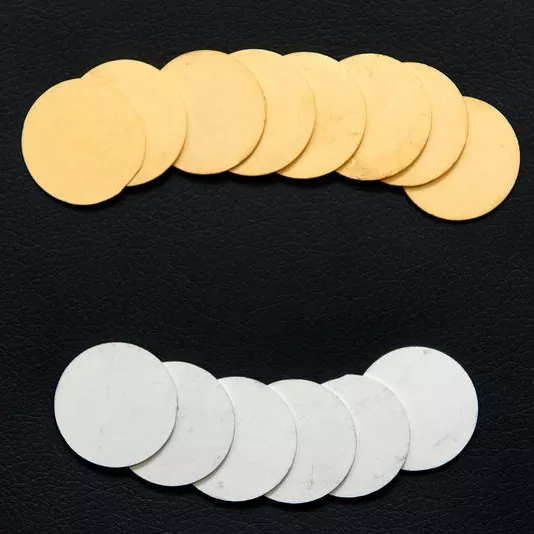

Scheiben mit Diffusionsbarrieren sind vorverarbeitete Scheiben aus thermoelektrischem Material mit einer schützenden Metallisierungsstruktur, die die Wechselwirkung zwischen dem thermoelektrischen Substrat und dem bei der TEC-Montage verwendeten Lot kontrollieren soll.
Das Grundmaterial ist ein extrudierter thermoelektrischer Bi₂Te₃-Sb₂Te₃-Barren. Nach der Präzisionsbearbeitung wird zwischen dem thermoelektrischen Material und der äußeren lötbaren Schicht eine Diffusionsbarriere auf Nickelbasis aufgebracht. Dadurch entsteht eine kontrollierte Grenzfläche, die dazu beiträgt, unerwünschte Elementmigration und Grenzflächenreaktionen während des Lötens und der anschließenden Temperaturwechselbeanspruchung zu begrenzen.
Die Barriere ist besonders wichtig, da das thermoelektrische Material und das Lot unterschiedliche chemische und physikalische Eigenschaften haben. Bei wiederholtem Erhitzen und Abkühlen kann eine unkontrollierte Wechselwirkung an der Grenzfläche zu Änderungen des elektrischen Widerstands, mechanischer Beeinträchtigung oder einer Verschlechterung der Lötverbindung führen.
Diese Scheiben gehören zu den breiterenthermoelektrische MaterialienProduktfamilie und werden typischerweise zusammen mit verwendetthermoelektrische Kühlboxen, thermoelektrische KühlerbaugruppenUndTemperaturreglerin kompletten Wärmemanagementsystemen.
Die Kernmetallisierungsstruktur nutzt eine Diffusionsbarriere auf Nickelbasis zwischen dem Bi₂Te₃-Sb₂Te₃-Substrat und der lötbaren Außenschicht.
Diese Zwischenschicht hilft dabei, die Bewegung von Lotbestandteilen in Richtung des thermoelektrischen Materials zu kontrollieren und bietet eine stabilere Schnittstelle für die TEC-Montage. Je nach gewünschtem Lötprozess und Betriebsumgebung kann eine mehrschichtige Konfiguration gewählt werden.
Anstatt sich auf eine einzige Oberflächenbeschichtung zu verlassen, kann X-Meritan mehrschichtige Metallisierungsstrukturen bereitstellen, bei denen verschiedene Schichten unterschiedliche Funktionen erfüllen.
Die innere Barriereschicht konzentriert sich auf die Materialtrennung und Diffusionskontrolle, während die äußere lötbare Schicht entsprechend dem Fügeprozess ausgewählt wird.
Eine stromlose Verzinnung ist mit einer Dicke von ca. 7 ± 2 μm möglich.
Die Zinnoberfläche bietet eine gute Lotaffinität für herkömmliche Lötprozesse und kann je nach Montageprozess des Kunden sowohl mit bleihaltigen als auch mit bleifreien Lotsystemen verwendet werden.
Diese Konfiguration ist im Allgemeinen geeignet, wenn die Hauptanforderung eine praktisch lötbare Oberfläche für die Standard-TEC-Produktion ist.
Für Anwendungen, die eine dünne Goldoberfläche erfordern, bietet X-Meritan eine stromlose Vergoldung mit einer Au-Dicke von weniger als 0,2 μm an.
Gold bietet eine Oberfläche mit guter Oxidationsbeständigkeit und kann für Anwendungen in Betracht gezogen werden, bei denen AuSn-Lot verwendet wird oder kontrollierte Oberflächeneigenschaften erforderlich sind.
Die patentierte „H“-Technologie von X-Meritan integriert eine etwa 150 μm dicke Aluminiumschicht in die mehrschichtige Barrierestruktur.
Die Konfiguration ist für Anwendungen gedacht, die anspruchsvollen Temperaturübergängen ausgesetzt sind. Durch die Einbindung einer zusätzlichen Aluminiumschicht in die Metallisierungsstruktur berücksichtigt das Design die Spannungen, die mit wiederholter thermischer Ausdehnung und Kontraktion einhergehen.
Diese Option kann für Luft- und Raumfahrt-, Schwerindustrie- und andere TEC-Anwendungen evaluiert werden, bei denen Temperaturwechsel eine wichtige Designüberlegung darstellen.
Das thermoelektrische Material kann nach Kundenzeichnung geschliffen und geschnitten werden. Die spezifizierte Schnittgenauigkeit beträgt ca. ±15 μm, die minimale Scheibendicke beträgt 0,3 mm.
Vorverarbeitete Scheiben können den Aufwand an Materialvorbereitung reduzieren, der von TEC-Herstellern benötigt wird, und Abmessungen liefern, die näher an den Anforderungen nachfolgender Montagevorgänge liegen.
| Parameter | Spezifikation |
|---|---|
| Grundmaterial | Extrudierte Bi₂Te₃-Sb₂Te₃-Barren |
| Mindestschichtdicke | ≥ 0,3 mm |
| Dicke | Anpassbar nach Kundenzeichnung |
| Präzision beim Schneiden | ±15 μm |
| Diffusionsbarriere | Mehrschichtiger Aufbau auf Nickelbasis |
| Chemische Verzinnung | 7 ± 2 μm |
| Chemische Vergoldung | < 0,2 μm Au |
| „H“-Technologie | Ca. 150 μm Al-Barriereschicht |
| Schleifen und Schneiden | Verfügbar nach Zeichnung |
| Metallisierungskonfiguration | Anpassbar je nach Anwendung |
| Anwendung | Thermoelektrische Kühlung und TEC-Fertigung |
Maßtoleranzen, Metallisierungsstruktur und Beschichtungsspezifikationen sollten entsprechend dem endgültigen TEC-Design- und Montageprozess bestätigt werden. Senden Sie Ihre Zeichnung anunsere Vertriebsingenieurefür eine Machbarkeitsprüfung.
Das Standardsubstrat ist ein extrudiertes thermoelektrisches Bi₂Te₃-Sb₂Te₃-Material. Beginnen Sie mit der Bestätigung der erforderlichen thermoelektrischen Zusammensetzung, der Materialabmessungen, der Scheibendicke und der beabsichtigten TEC-Betriebsbedingungen.
Bei der herkömmlichen TEC-Montage kann eine Diffusionsbarriere auf Nickelbasis für eine Trennung zwischen dem thermoelektrischen Substrat und der lötbaren Oberfläche sorgen.
Wenn die Anwendung erhebliche Temperaturwechsel erfordert, kann eine komplexere mehrschichtige Konfiguration evaluiert werden. Die erforderliche Struktur sollte entsprechend dem tatsächlichen thermischen Profil und der Modulkonstruktion bestimmt werden.
Chemisches Zinn ist im Allgemeinen geeignet, wenn herkömmliches Löten verwendet wird, bleifreies Lot erforderlich ist, eine relativ dickere lötbare Oberfläche bevorzugt wird oder die Produktionskosten eine wichtige Rolle spielen.
Chemisches Gold kann in Betracht gezogen werden, wenn AuSn-Löten erforderlich ist, die Oberflächenoxidation kontrolliert werden muss, eine dünne Goldoberfläche bevorzugt wird oder die Anwendung bestimmte Oberflächen- oder elektrische Eigenschaften erfordert.
Bei der Auswahl der Metallisierungskonfiguration sollten Anzahl und Schwere der Temperaturzyklen berücksichtigt werden. Anwendungen mit häufigen Übergängen zwischen heißen und kalten Bedingungen erfordern möglicherweise eine zusätzliche Berücksichtigung der Wärmeausdehnung, der Grenzflächenspannung und der Integrität der Sperrschicht.
Für diese Anwendungen kann die patentierte „H“-Technologie von X-Meritan als alternative Konfiguration evaluiert werden.
Geben Sie in der technischen Zeichnung die erforderliche Scheibendicke, Länge, Breite, Toleranz und Oberflächenanforderungen an. Die spezifizierte Schnittgenauigkeit von ca. ±15 μm kann Kunden unterstützen, die kontrollierte Abmessungen für die nachgelagerte TEC-Montage und automatisierte Handhabung benötigen.
X-Meritan konzentriert sich auf Halbleiterkühlung und thermoelektrische Technologie und verfügt über Kompetenzen in den Bereichen thermoelektrische Materialentwicklung, Komponentenanpassung, Design von Wärmeableitungslösungen und Unterstützung bei der Prozessauswahl.
Unterschiedliche TEC-Designs erfordern möglicherweise unterschiedliche Scheibenabmessungen, Dicken, Oberflächenbeschaffenheiten und Metallisierungsstrukturen. X-Meritan kann das Material nach Kundenzeichnungen und technischen Spezifikationen verarbeiten.
Das gelieferte Material richtet sich an Kunden, die sich mit der Entwicklung und Herstellung thermoelektrischer Module befassen. Präzisionsschleifen, -schneiden und -metallisieren können dazu beitragen, die Anzahl der Vorbereitungsschritte vor der Montage zu reduzieren.
Die thermoelektrischen Lösungen von X-Meritan dienen Anwendungen wie Glasfaserkommunikation, Industrie- und Medizingeräten, Automobilelektronik, Unterhaltungselektronik und Forschungseinrichtungen. Das Unternehmen bietet technischen Support für Anwendungen, die eine kontrollierte Halbleiterkühlung und ein präzises Temperaturmanagement erfordern, einschließlich der Entwicklung maßgeschneiderter Komponenten. Sie können unseren Hintergrund auf der überprüfenUnternehmensprofilseiteoder erkunden Sie allesProduktpalette.
Diffusionsbarrierescheiben sind ein Element eines vollständigen thermoelektrischen Systems. Abhängig von Ihrem Projekt können auch die folgenden Produktlinien relevant sein:
Das grundlegende Bi₂Te₃-Sb₂Te₃-Barrenmaterial wird zur Herstellung von Diffusionsbarrierescheiben verwendet und ist in Standard- und kundenspezifischen Zusammensetzungen erhältlich.
Festkörper-Peltier-Kühlmodule zur präzisen Temperaturregelung in optoelektronischen, medizinischen und industriellen Geräten.
Integrierte TEC-Baugruppen, die Kühlmodul, Kühlkörper und thermische Schnittstelle kombinieren, für eine schnellere Systemintegration.
Auf Standard- und Mikro-TE-Kühler abgestimmte Regelkreisregler für eine stabile, hochpräzise Temperaturregelung.
Sie werden als metallisierte thermoelektrische Materialkomponenten in der TEC-Herstellung eingesetzt. Die Diffusionsbarriere hilft bei der Kontrolle der Wechselwirkung und Elementmigration zwischen dem thermoelektrischen Bi₂Te₃-Sb₂Te₃-Substrat und dem Lötsystem während der Montage und des Temperaturwechsels.
Beim Löten und wiederholtem Erhitzen und Abkühlen können Lotbestandteile mit dem thermoelektrischen Material interagieren. Eine Barriere auf Nickelbasis bietet eine Zwischenschnittstelle, die dazu beiträgt, unerwünschte Diffusion und Grenzflächenreaktionen zu begrenzen und so eine stabilere elektrische und mechanische Leistung zu unterstützen.
Nickel sorgt für eine relativ stabile metallische Schnittstelle zwischen dem thermoelektrischen Substrat und der lötbaren Oberfläche. In einer mehrschichtigen Metallisierungsstruktur fungiert es als Zwischenbarriere und ermöglicht gleichzeitig die Optimierung der Außenschicht für das Löten.
Chemisch hergestelltes Zinn hat eine Größe von etwa 7 ± 2 μm und ist hauptsächlich für herkömmliche Lötanwendungen vorgesehen. Chemisches Gold hat eine Au-Größe von weniger als 0,2 μm und kann für Anwendungen ausgewählt werden, die oxidationsbeständige Oberflächen oder AuSn-Löten erfordern.
Die richtige Wahl hängt vom Lotmaterial, der Fügetemperatur, dem Montageprozess und den Anwendungsanforderungen des Kunden ab.
Die patentierte „H“-Technologie ist für anspruchsvolle Temperaturwechselbedingungen konzipiert. Es integriert eine etwa 150 μm dicke Aluminiumschicht in die mehrschichtige Barrierestruktur und kann für Anwendungen wie TEC-Systeme in der Luft- und Raumfahrt sowie in der Schwerindustrie evaluiert werden.
Die tatsächliche Konfiguration sollte entsprechend dem Betriebstemperaturbereich, dem Temperaturzyklusprofil und der Modulkonstruktion bestimmt werden.
Die angegebene Mindestdicke beträgt 0,3 mm. Die tatsächliche Dicke kann entsprechend der technischen Zeichnung und den Anwendungsanforderungen des Kunden angepasst werden.
Ja. X-Meritan kann maßgeschneiderte Abmessungen und Verarbeitung gemäß Kundenzeichnungen anbieten. Die angegebene Schnittgenauigkeit beträgt ca. ±15 μm.
Ja. X-Meritan kann thermoelektrisches Material liefern, das geschliffen, präzise geschnitten, einer Diffusionsbarrierebearbeitung und der erforderlichen lötbaren Oberflächenbehandlung unterzogen wurde. Dies kann TEC-Herstellern dabei helfen, die zusätzliche Materialvorbereitung vor der Montage zu reduzieren.
Senden Sie Ihre Zeichnung, Scheibendicke, Beschichtungspräferenz und das geschätzte Jahresvolumen. Unsere Ingenieure bestätigen die Barrierestruktur, schlagen die am besten geeignete Metallisierungskonfiguration vor und antworten mit direkt ab Werk erhältlichen Preisen.
