Bei Anwendungen in der Glasfaserkommunikation, medizinischen Geräten, Automobilelektronik, Laborinstrumenten und anderen Präzisionssystemen kann sich die Wahl der TEC-Konfiguration direkt auf die Kühlleistung und die Gesamtsystemeffizienz auswirken. X-Meritan unterstützt Serien-, Parallel- und gemischte Serien-Parallel-Konfigurationen sowie kundenspezifische Lösungen, die anhand von Kundenzeichnungen, Mustern und Anwendungsbedingungen entwickelt werden.
Bei einem thermoelektrischen Kühlsystem handelt es sich nicht immer um eine Ein-Modul-Lösung. Wenn die erforderliche Kühlleistung steigt oder die verfügbare Stromversorgung und der Installationsraum anspruchsvoller werden, kann es erforderlich sein, mehrere TE-Kühler zusammenzuarbeiten.
Die Art und Weise, wie diese Kühler angeordnet sind, wird zu einem wichtigen Teil des Systemdesigns.

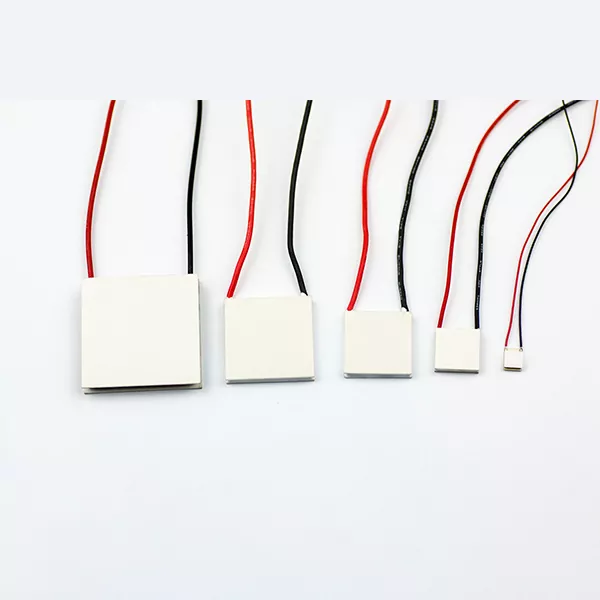

X-Meritan General TE-Kühler mit serieller oder paralleler Verbindung für spezielle Anwendungen können in Reihe oder parallel konfiguriert werden, sodass Ingenieure je nach erforderlicher Wärmeübertragungsleistung, Strömungsbedingungen, Druckabfall und Systemkapazität eine geeignete Anordnung auswählen können. Für Anwendungen mit komplexeren Anforderungen kann auch eine gemischte Konfiguration in Betracht gezogen werden.
Anstatt das TEC-Modul als isolierte Komponente zu behandeln, befasst sich X-Meritan mit der Funktionsweise des Kühlers im gesamten Wärmemanagementsystem.
Der Unterschied zwischen Reihen- und Parallelkonfiguration hängt hauptsächlich damit zusammen, wie das Kühlsystem mit der Strömung umgeht und die Wärmelast verteilt.
Bei einer Reihenanordnung durchläuft das Kühlmedium nacheinander die TE-Kühler. Dadurch entsteht ein relativ konzentrierter Strömungsweg und kann eine höhere Strömungsgeschwindigkeit durch die Kühlkanäle ermöglichen.
Diese Konfiguration kann nützlich sein, wenn die Anwendung eine kontrollierte Durchflussrate hat und eine effektive Wärmeübertragung innerhalb eines kompakten Systems erfordert. Der kontinuierliche Strömungsweg macht auch die Strömungsverteilung relativ einfach.
Der Kompromiss ist der Druckabfall. Je mehr Kühler hintereinander geschaltet werden, desto größer wird der Gesamtströmungswiderstand. Bei Systemen, die eine hohe Durchflussrate erfordern, kann dies zu einem höheren Pumpbedarf und einem höheren Energieverbrauch führen.
Bei einer parallelen Anordnung wird der Durchfluss auf mehrere TE-Kühler aufgeteilt, anstatt jeden Kühler nacheinander zu durchlaufen.
Dies verringert den Strömungsweg jedes Zweigs und kann dazu beitragen, den Gesamtdruckabfall zu verringern. Dies macht die Parallelkonfiguration besonders nützlich, wenn das System eine größere Durchflussrate erfordert oder wenn die Reduzierung der Pumpenergie ein wichtiger Gesichtspunkt ist.
Die größte Herausforderung ist die Strömungsverteilung. Wenn die Zweige nicht ordnungsgemäß ausgelegt sind, können unterschiedliche Kühler unterschiedliche Durchflussraten erhalten, was sich auf die Konstanz der thermischen Leistung auswirken kann.
Aus diesem Grund sollte die Wahl zwischen Reihen- und Parallelschaltung nicht allein auf der Grundlage der Kühlleistung erfolgen. Auch die hydraulischen Bedingungen und die Gesamtsystemauslegung müssen berücksichtigt werden.
|
Konfiguration |
Fließpfad |
Wärmeübertragungseigenschaften |
Druckabfall |
Typische Anforderung |
|
Serie |
Das Kühlmedium durchläuft nacheinander jeden Kühler |
Eine höhere Strömungsgeschwindigkeit kann eine effektive Wärmeübertragung unterstützen |
Erhöht sich, je mehr Module angeschlossen werden |
Kontrollierte und kompakte thermische Systeme |
|
Parallel |
Der Durchfluss wird auf mehrere Kühler aufgeteilt |
Die Leistung hängt von einer ausgewogenen Strömungsverteilung ab |
Im Allgemeinen niedriger als bei einer gleichwertigen Reihenanordnung |
Hoher Durchfluss und größere Wärmemanagementsysteme |
|
Gemischte Serie-Parallel |
Kombination aus aufeinanderfolgenden und geteilten Flusswegen |
Kann Wärmeübertragungs- und Strömungsanforderungen ausgleichen |
Kann je nach Systemdesign optimiert werden |
Komplexe oder stark kundenspezifische Systeme |
In Glasfaser-Kommunikationsgeräten können unsere allgemeinen TE-Kühler mit serieller oder paralleler Verbindung für spezielle Anwendungen dort eingesetzt werden, wo Temperaturstabilität für optische Komponenten und laserbezogene Geräte wichtig ist. Bei diesen Systemen sind kompakte Abmessungen und eine präzise Temperaturregelung oft wichtiger als herkömmliche Kühlkapazitäten.
Bei medizinischen und industriellen Geräten kann die TEC-Kühlung eine lokale Temperaturkontrolle für temperaturempfindliche Komponenten und Präzisionsinstrumente ermöglichen. Die Möglichkeit, die Konfiguration individuell anzupassen, ist besonders nützlich, wenn der verfügbare Installationsraum begrenzt ist.
Das gleiche Prinzip gilt für Automobilelektronik und LiDAR-bezogene Geräte, wo elektronische und optische Komponenten möglicherweise stabile Betriebstemperaturen in einem kompakten System benötigen. Für Labor- und Forschungsgeräte bietet die TEC-Technologie einen weiteren praktischen Ansatz für ein kontrolliertes und lokales Temperaturmanagement.
Einige Wärmemanagementsysteme können mit einem Standard-TEC-Modul nicht richtig angesprochen werden.
X-Meritan kann anhand von Kundenzeichnungen, Mustern oder Anwendungsspezifikationen die erforderliche TE-Kühlerkonfiguration bewerten. Je nach Projekt kann die Lösung eine Reihenanordnung, eine Parallelanordnung oder eine Kombination aus beidem sein.
Während der Entwicklungsphase können Faktoren wie Kühlleistung, Betriebsbedingungen, Modulabmessungen, Durchflussanforderungen und Installationsbeschränkungen gemeinsam berücksichtigt werden. Nachdem die Konfiguration bestätigt wurde, können Muster zur Kundenbewertung hergestellt werden, bevor mit der Serienproduktion begonnen wird.
Dieser Ansatz eignet sich besonders für OEM-Projekte und Gerätehersteller, die spezielle Wärmemanagementsysteme entwickeln.
Bei einer Reihenkonfiguration wird das Kühlmedium nacheinander durch mehrere TE-Kühler geleitet, während bei einer Parallelkonfiguration der Durchfluss auf verschiedene Kühler aufgeteilt wird. Reihenanordnungen können einen konzentrierteren Strömungsweg bieten, können jedoch einen höheren Druckabfall erzeugen. Parallele Anordnungen verringern im Allgemeinen den Strömungswiderstand, erfordern jedoch einen ordnungsgemäßen Strömungsausgleich.
Eine gemischte Konfiguration kann in Betracht gezogen werden, wenn das System Wärmeübertragungsleistung, Durchflussrate und Druckabfall in Einklang bringen muss. Durch die Kombination von Parallel- und Serienabschnitten kann das gesamte Kühlsystem genauer an komplexe Betriebsbedingungen angepasst werden.
Ja. X-Meritan kann TE-Kühlerkonfigurationen basierend auf Kundenzeichnungen, Mustern und Anwendungsanforderungen entwickeln, einschließlich Projekten, die bestimmte Abmessungen oder seriell-parallele Anordnungen erfordern.
Kühlanforderungen, Betriebstemperatur, erforderliche Temperaturdifferenz, Spannung, Strom, Strömungsbedingungen, Bauraum und Wärmeableitungsbedingungen sind nützliche Ausgangspunkte. Durch detailliertere Anwendungsinformationen kann X-Meritan die Konfiguration genauer bewerten.
Ja. Die thermoelektrische Kühlung eignet sich für Anwendungen, die eine lokale und stabile Temperaturregelung optischer und elektronischer Komponenten erfordern. Die Lösungen von X-Meritan können an spezifische Platz- und Wärmeanforderungen angepasst werden.
