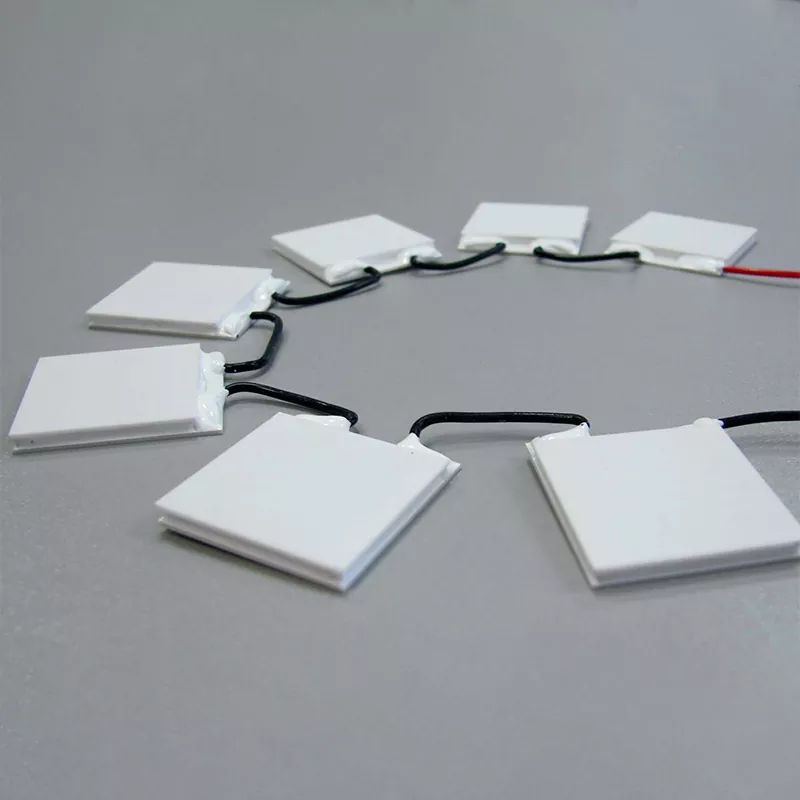

TE-Kühler mit hoher Kühlleistung für die Industrie

X-Meritan liefert thermoelektrische Kühler (TECs), die für die kontinuierliche Wärmepumpe in Industrieanlagen konzipiert sind. Diese Module arbeiten mit dem Peltier-Effekt und enthalten keine Kompressoren, Kältemittel oder bewegliche Teile. Sie werden dort eingesetzt, wo der Wartungszugang eingeschränkt ist, Vibrationen nicht akzeptabel sind oder eine präzise Temperaturkontrolle erforderlich ist.

Die Hochleistungsserie ist für Systeme mit erheblicher Wärmebelastung konzipiert. Typische Beispiele sind Laserdiodenarrays, Halbleiterprozessausrüstung und Analyseinstrumente, die eine konstante Wärmeleistung erzeugen.

Wir fertigen TE-Kühler mit hoher Kühlleistung für industrielle Anwendungen in unserem eigenen Werk. Dazu gehören die Vorbereitung des thermoelektrischen Materials, die Verarbeitung von Barren, das Würfeln von Pellets, die Modulmontage und die Endprüfung. Durch die Kontrolle dieser Schritte können wir die Materialzusammensetzung, die Pelletgeometrie und die Lotauswahl an spezifische Betriebsbedingungen anpassen.

Technische Spezifikationen

Standardmodule decken einen Bereich an Kühlleistungen ab. In der folgenden Tabelle sind allgemeine Parameter aufgeführt. Es sind kundenspezifische Konfigurationen für unterschiedliche Spannungen, Abmessungen und Temperaturanforderungen auf der heißen Seite verfügbar.

Die Spezifikationen werden auf Chargenbasis mithilfe einer thermischen Prüfstation überprüft. Auf Wunsch kann jeder Sendung ein Prüfbericht beigefügt werden.

Wichtiger Hinweis zu Qmax: Qmax wird bei einem Temperaturunterschied von Null zwischen der heißen und kalten Seite gemessen. Im realen Betrieb ist die Kaltseite stets kälter als die Warmseite, sodass die tatsächliche Wärmepumpleistung geringer ist. Beispielsweise kann ein Modul mit einer Nennleistung von 200 W Qmax möglicherweise nur 80 W ableiten, wenn ΔT 30 K beträgt. Die Auswahl muss auf dem tatsächlichen Betriebspunkt basieren, nicht nur auf der Qmax-Zahl.

Struktur und Funktionsprinzip

TE Coolers mit hoher Kühlkapazität für industrielle Anwendungen ist eine Festkörperwärmepumpe. Gleichstrom transportiert Wärme von der kalten Seite zur heißen Seite. Die heiße Seite muss an einen Kühlkörper oder eine Kühlplatte angeschlossen werden, um die gepumpte Wärme und die elektrische Eingangsleistung abzuleiten. Wird die heiße Seite nicht effektiv gekühlt, fließt die Wärme zurück zur kalten Seite und die Nettokühlleistung sinkt.

1. Keramiksubstrate

Die Außenplatten bestehen aus Aluminiumoxid oder Aluminiumnitrid. Sie sorgen für elektrische Isolierung und leiten gleichzeitig Wärme. Die Ebenheit der Oberfläche wird kontrolliert, um einen guten thermischen Kontakt mit der Wärmequelle und dem Kühlkörper sicherzustellen. Zwischen der Keramikoberfläche und der Montagefläche wird ein thermisches Schnittstellenmaterial (TIM) empfohlen.

2. Halbleiterpellets und Elektroden

N-Typ- und P-Typ-Wismutellurid-Pellets sind durch Kupferelektrodenbahnen in Reihe geschaltet. Die Anzahl und Größe der Pellets bestimmen die Spannung, den Strom und die Kühlleistung des Moduls. Wir verwenden eine mehrschichtige Beschichtung der Kupferleiterbahnen, um Oxidation im Langzeitbetrieb zu verhindern.

3. Wärmeabfuhr auf der heißen Seite

Die Temperatur auf der heißen Seite ist der wichtigste Faktor, der die TEC-Leistung beeinflusst. Jeder Anstieg der Temperatur auf der heißen Seite um 10 °C reduziert die Kühlleistung typischerweise um 5–10 % und senkt die maximal erreichbare ΔT. Für Module mit hoher Kapazität werden Zwangsluftkühlung, Flüssigkeitskühlung oder Heatpipe-Baugruppen empfohlen. Passive Kühlkörper reichen bei einer Gesamtwärmeabgabe von mehr als 100 W selten aus.

4. Umfangsdichtung

Eine feuchtigkeitsbeständige Epoxidharzdichtung umgibt das interne Halbleiterarray. Diese Dichtung sorgt nicht für eine hermetische Abdichtung, schützt die Pellets und Elektroden jedoch vor Kondensation und Luftverunreinigungen in normalen Industrieumgebungen. Bei hoher Luftfeuchtigkeit, Abwaschungen oder Außenbedingungen ist eine zusätzliche Kapselung erforderlich.

Herstellung und Qualitätskontrolle

X-Meritan produziert TEC-Module im eigenen Haus. Der Herstellungsablauf ist:

Vorbereitung von thermoelektrischen Materialblöcken

Extrudieren und Würfeln von Halbleiterpellets

Automatisierte Pelletplatzierung und Lötung

Metallisierung des Keramiksubstrats

Endmontage und elektrische Prüfung

Jede Produktionscharge wird auf Innenwiderstand, Kühlleistung und optische Mängel geprüft. Zur Rückverfolgbarkeit werden Prüfaufzeichnungen geführt. 建议插入工厂实拍照片或产线流程图片

Testmethoden

Aktuelle Prüfstandards und Abnahmekriterien werden vor der Serienproduktion mit dem Kunden vereinbart. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen.

Zertifizierungen und Compliance

Die folgenden Zertifizierungen und Konformitätserklärungen werden derzeit aktualisiert.

● ISO 9001:2015 – Qualitätsmanagementsystem

● ISO 14001 – Umweltmanagementsystem

● RoHS-Konformität

● REACH-Konformität

● CE-Kennzeichnung (falls zutreffend)

● UL-Zertifizierung (falls zutreffend)

Auf Anfrage stellen wir Ihnen Kopien gültiger Zertifikate zur Verfügung. Bitte kontaktieren Sie uns, um den aktuellen Status zu bestätigen.

Anpassungsoptionen

Standardmodule decken viele industrielle Kühlaufgaben ab. Für Großserien- oder Spezialprojekte bieten wir kundenspezifisches Engineering in den folgenden Bereichen an:

● Benutzerdefinierte Grundfläche und Höhe

● Lötmittel und Substrate mit höherer Temperatur für Th > 150 °C

● Mehrstufige TEC-Module für größere Temperaturunterschiede

● Vormontierte Kühlkörper oder Kühlplatten

● Integrierte Temperatursensoren (NTC oder RTD)

● Spezielle Anschlusskabelkonfigurationen oder Anschlüsse

Ein typisches benutzerdefiniertes Projekt folgt diesem Prozess:

1. Der Kunde stellt die thermische Belastung, die Temperatur der kalten Seite, die Umgebungsbedingungen und die Platzbeschränkungen bereit.

2. Unsere Ingenieure simulieren das erforderliche Modul und stellen eine empfohlene Konfiguration bereit.

3. Wir produzieren Muster zur Kundenvalidierung.

4. Nach der Genehmigung beginnen wir mit der Massenproduktion.

Warum Ingenieure sich für X-Meritan TEC-Module entscheiden

Anstatt allgemeine Vorteile aufzulisten, sind hier die spezifischen Fähigkeiten, die unsere Module auszeichnen:

Eigene thermoelektrische Materialverarbeitung

Wir kontrollieren den Prozess vom Rohbarren bis zum fertigen Gerät. Dazu gehören Materialzusammensetzung, Pelletgröße und Dotierungsgrade. Die meisten TEC-Lieferanten kaufen vorgefertigte Pellets oder Wafer und montieren nur Module. Da wir das Material selbst verarbeiten, können wir den ZT-Wert anpassen und für bestimmte Temperaturbereiche optimieren.

Leistungstests auf Batch-Ebene

Jede Produktionscharge wird auf Qmax, ΔTmax und Innenwiderstand getestet. Testberichte stehen den Kunden zur Verfügung. So können Sie überprüfen, ob die Module Ihren Spezifikationen entsprechen, bevor Sie sie in Ihr System integrieren.

Kundenspezifisches Engineering ohne Mindestbestellstrafen

Viele Lieferanten verlangen große Mindestbestellmengen für kundenspezifische Abmessungen oder Parameter. Wir pflegen eine flexible Produktionsplanung, sodass kundenspezifische Projekte mit moderaten Volumina realisierbar sind. Kontaktieren Sie uns mit Ihrem Bedarf, auch wenn die erwartete Jahresmenge nur wenige hundert Stück beträgt.

Direkte Kommunikation mit dem Fertigungsteam

Wenn Sie X-Meritan kontaktieren, sprechen Sie mit Ingenieuren, die Zugriff auf die Produktionsdaten und Testergebnisse haben. Dies reduziert das für Handelsunternehmen typische Hin und Her und verkürzt den Probenauswertungszyklus.

Typische Anwendungen

TEC-Module mit hoher Kühlkapazität werden in Umgebungen eingesetzt, in denen eine aktive Flüssigkeitskühlung nicht praktikabel ist oder eine präzise Temperaturregelung erforderlich ist.

Industrieelektronik und Telekommunikation

Kühlung für Laserdioden und Fotodetektoren in Glasfasersystemen

Wärmemanagement für Telekommunikationsschränke im Freien

Temperaturstabilisierung für Leistungsverstärker und HF-Module

Halbleiter- und Laserausrüstung

Kühlung von Wafer-Chucks und Prozesskammern

Wärmekontrolle für Lasermarkierungs- und Schneidköpfe

Temperaturstabilisierung für optische Bänke

Medizinische und analytische Instrumente

PCR-Thermocycler und Probenblockkühlung

Temperaturkontrolle für Reagenzienlagerfächer

Kühlung von CCD- und CMOS-Bildsensoren

Transport und Spezialausrüstung

Kühlung für LiDAR-Sensoren in autonomen Fahrzeugen

Sitzbelüftungssysteme

Tragbare Kühlcontainer

TEC-Auswahlleitfaden

Um einen TEC mit hoher Kapazität zu spezifizieren, bereiten Sie die folgenden Informationen vor, bevor Sie uns kontaktieren:

Erforderliche Kühllast (in Watt) auf der kalten Seite. Dabei handelt es sich um die Wärme, die von der Komponente erzeugt wird, die gekühlt werden muss.

Angestrebte Temperatur und Toleranz auf der kalten Seite. Zum Beispiel 25°C ± 0,5°C.

Maximale Temperatur auf der heißen Seite, die Sie akzeptieren können, basierend auf Ihrem Kühlkörper und den Umgebungsbedingungen.

Umgebungstemperaturbereich, in dem das System betrieben wird.

Verfügbarer Kühlkörpertyp und Wärmewiderstand. Umluft, Flüssigkeitskühlung oder Heatpipe.

Gleichspannung verfügbar und maximal zulässige Stromaufnahme.

Einschränkungen beim Einbauraum: Länge, Breite, Höhe und Montagelochmuster.

Anforderungen an thermische Zyklen: Anzahl der Zyklen pro Tag, Temperaturschwankungen und erwartete Lebensdauer.

Umgebungsbedingungen: Feuchtigkeit, Staub, chemische Einwirkung oder Verwendung im Freien.

Sobald Sie diese Angaben gemacht haben, können wir Ihnen ein bestimmtes Modul empfehlen oder eine individuelle Lösung entwerfen. Wir stellen auch Leistungskurven zur Verfügung, die die Kühlkapazität im Verhältnis zur Temperaturdifferenz für den empfohlenen Betriebsstrom zeigen.

Häufig gestellte Fragen

F: Wie wähle ich den richtigen TEC für meine Anwendung aus?

A: Sie müssen die abzuführende Wärmelast (in Watt), die maximal zulässige Temperatur für das gekühlte Objekt, die Umgebungstemperatur und die verfügbare Kühlkörperleistung auf der heißen Seite kennen. Geben Sie diese Werte an unsere Ingenieure weiter, und wir empfehlen Ihnen ein Modul und einen Betriebsstrom.

F: Was ist der Unterschied zwischen Qmax und der tatsächlichen Kühlleistung?

A: Qmax ist die maximale Wärmepumpenleistung, wenn der Temperaturunterschied zwischen heißer und kalter Seite Null ist. Im realen Betrieb gibt es immer einen Temperaturunterschied. Die tatsächliche Kühlleistung nimmt mit zunehmendem ΔT ab. Unsere Datenblätter enthalten Leistungskurven für verschiedene Betriebsströme.

F: Kann ein TEC ausfallen, wenn die heiße Seite zu heiß wird?

A: Ja. Für jedes Modul ist die maximale Heißseitentemperatur angegeben. Eine Überschreitung dieser Temperatur kann die Lötstellen beschädigen und die Lebensdauer des Moduls verkürzen. Konstruieren Sie den Kühlkörper auf der heißen Seite immer so, dass Th auch unter ungünstigsten Umgebungsbedingungen innerhalb der Nenngrenze bleibt.

F: Wie lange halten TEC-Module?

A: TEC-Module haben keine beweglichen Teile, daher spielt mechanischer Verschleiß keine Rolle. Allerdings führt die Temperaturwechselbelastung zu Spannungen an den Lötstellen und kann schließlich zu einem erhöhten Innenwiderstand führen. Ausgewählte Hochleistungsdesigns wurden durch Temperaturwechseltests bewertet. Die tatsächliche Lebensdauer hängt vom Temperaturbereich, der Stromstärke, der Anstiegsrate, der Montagebelastung und der Betriebsfeuchtigkeit ab. Für qualifizierte Projekte können Testdaten bereitgestellt werden.

F: Stellen Sie Testdaten oder Zuverlässigkeitsberichte zur Verfügung?

A: Ja. Für jede Produktionscharge können wir eine Zusammenfassung der getesteten Parameter bereitstellen. Bei größeren Bestellungen können wir gemäß vereinbarten Protokollen zusätzliche Zuverlässigkeitstests wie Temperaturwechsel, Hochtemperaturlagerung und Feuchtigkeitsexposition durchführen.

F: Ist die Epoxidversiegelung wasserdicht?

A: Nein. Die Standard-Epoxidversiegelung ist feuchtigkeitsbeständig, aber nicht hermetisch. Für Anwendungen mit hoher Luftfeuchtigkeit, Kondensation oder direktem Wasserkontakt ist eine zusätzliche Kapselung oder ein kundenspezifisches Gehäuse erforderlich.

Kontakt und technischer Support

Um eine Empfehlung oder ein Muster anzufordern, geben Sie bitte die folgenden Informationen an:

● Abzuführende Wärmelast (W)

● Erforderliche Kaltseitentemperatur bzw. Temperaturdifferenz

● Umgebungstemperaturbereich

● Verfügbarer Platz für TEC und Kühlkörper

● Versorgungsspannung vorhanden

● Erwartete Jahresmenge

Unser Engineering-Team antwortet innerhalb eines Werktages. Vor Großbestellungen stellen wir Muster zur Bewertung zur Verfügung.
