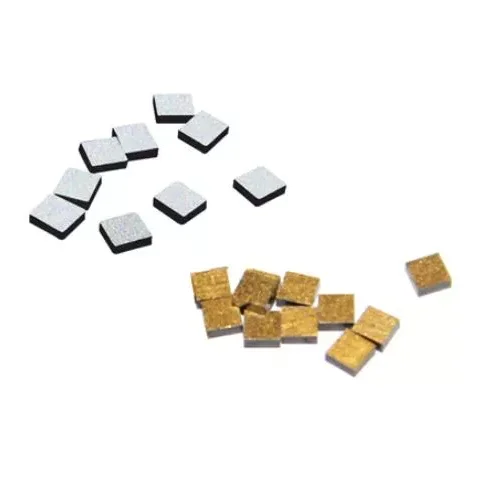

Filmverpacktes NTC

X-Meritan entwickelt kompakte Temperatursensorkomponenten für die Elektronik, die eine schnelle Reaktion, eine stabile thermische Erkennung und Umweltbeständigkeit erfordern. Die mehrschichtige Struktur verwendet Übergangsmetalloxide wie Mangan und Nickel, wobei die empfindliche Schicht durch Magnetronsputtern hergestellt wird.

Der filmverpackte NTC bietet eine typische thermische Reaktion innerhalb von 3 Sekunden, arbeitet von -40 °C bis +125 °C und verfügt über einen B-Wert von 3950 K. Sein chemisch inerter Außenfilm sorgt für Beständigkeit gegen Säuren, Laugen und organische Lösungsmittel und eignet sich daher für industrielle, medizinische, Unterhaltungselektronik- und Automobilanwendungen.

Wichtige Spezifikationen

Leistung

Schnelle thermische Reaktion

Die geringe Wärmekapazität von etwa 1 J/K reduziert die thermische Verzögerung und ermöglicht eine typische Temperaturstabilisierung innerhalb von 3 Sekunden. Dies ist nützlich für die Batterieüberwachung, medizinische Instrumente und Leistungselektronik, wo schnelle Temperaturänderungen erkannt werden müssen.

Großer Temperaturbereich

Der Betriebsbereich von -40 °C bis +125 °C unterstützt Anwendungen, die Kaltstartbedingungen, erhöhten Umgebungstemperaturen und wiederholten thermischen Veränderungen ausgesetzt sind.

Chemische Beständigkeit

Der inerte Außenfilm schützt die Sensorstruktur vor Säuren, Laugen und organischen Lösungsmitteln. Bei kontinuierlicher Exposition gegenüber hochkonzentrierten korrosiven Dämpfen wird eine anwendungsspezifische Validierung empfohlen.

Genauigkeit und Widerstand

Temperaturgenauigkeit

Die verfügbaren Produktinformationen definieren keine universelle Genauigkeitsangabe wie ±1 °C oder ±0,5 °C. Die tatsächliche Systemgenauigkeit hängt von der Widerstandstoleranz, der B-Wert-Toleranz, dem Schaltungsdesign, der ADC-Auflösung, der Installation und der Kalibrierung ab.

Bei Projekten, die ±1 °C oder ±0,5 °C erfordern, sollte die Zielgenauigkeit während der Angebotsanfrage angegeben werden, damit X-Meritan die geeignete Konfiguration bewerten kann.

Widerstandsoptionen

Der Widerstandswert sollte entsprechend dem Messkreis und dem Zieltemperaturbereich ausgewählt werden. Zu den gängigen NTC-Konfigurationen gehören 10 kΩ, 47 kΩ und 100 kΩ, wobei die genauen verfügbaren Werte und Toleranzen für das ausgewählte X-Meritan-Modell bestätigt werden sollten.

Die oben genannten Werte sind Auswahlbeispiele und keine allgemeingültigen Spezifikationen. Die endgültigen Parameter sollten anhand des entsprechenden Datenblatts bestätigt werden.

Sensorvergleich

Technologievergleich

Für kompakte elektronische Systeme innerhalb des angegebenen Temperaturbereichs bietet die Dünnschichtstruktur eine praktische Kombination aus schneller Reaktion, geringer Größe und einfacher Schaltungsintegration.

Anwendungsbereiche

Industrieausrüstung

Der in Folie verpackte NTC kann die Temperatur in Motoren, Transformatoren und Stromversorgungsgeräten überwachen. Sein großer Betriebsbereich und seine schnelle Reaktion unterstützen die thermische Überwachung in Echtzeit.

Medizinische Geräte

Digitale Thermometer und Diagnosegeräte können von der geringen Wärmekapazität und der schnellen thermischen Reaktion profitieren. Für medizinische Anwendungen mit hohen Genauigkeitsanforderungen sollte das komplette Messsystem validiert werden.

Unterhaltungselektronik

Die schlanke Struktur eignet sich für Smartphones, tragbare Geräte, Batteriemanagementsysteme und andere Baugruppen mit hoher Dichte, bei denen der Installationsraum begrenzt ist.

Automobilelektronik

Der Sensor kann zur Motorraum- und Batteriepacküberwachung eingesetzt werden. Die Mn/Ni/Co-Oxidstruktur ist für Anwendungen mit Temperaturschwankungen und thermischer Belastung konzipiert.

Integrationshinweise

Selbsterwärmung

Der Betriebsstrom sollte innerhalb der angegebenen Grenzen bleiben. Übermäßiger Strom kann zu Selbsterwärmung und Fehlern bei der Temperaturmessung führen.

Mechanische Handhabung

Vermeiden Sie bei der Montage scharfes Biegen, übermäßigen Druck oder Zugbelastung des Folienkörpers. Die dünne Funktionsschicht erfordert eine kontrollierte Handhabung.

Löten

Verwenden Sie ein geeignetes Lötprofil nach Industriestandard, um den Wärmeschock der Mehrschichtstruktur zu reduzieren. Die Produktionslötbedingungen sollten vor der Massenfertigung validiert werden.

RFQ-Anforderungen

Für OEM- und Massenbeschaffungen sollten Käufer den erforderlichen Widerstandswert, die Widerstandstoleranz, den B-Wert, die Betriebstemperatur, die Zielgenauigkeit, die Reaktionszeit, die Abmessungen, die Verbindungsmethode, die Anwendungsumgebung und die geschätzte Menge angeben.

Beispielsweise kann eine Ausschreibung Folgendes spezifizieren: 10 kΩ oder 100 kΩ Nennwiderstand, ±1 % Toleranz, -40 °C bis +125 °C Betrieb und ±0,5 °C Systemgenauigkeit. X-Meritan kann dann die geeignete Konfiguration entsprechend der tatsächlichen Anwendung bewerten.

X-Meritan unterstützt Temperatursensoranforderungen für Elektronikhersteller und OEM-Projekte, einschließlich anwendungsspezifischer Widerstände, Toleranzen, Abmessungen und Leistungsanforderungen.

Häufig gestellte Fragen

Welche Widerstandswerte gibt es?

Zu den gängigen NTC-Widerstandsoptionen gehören 10 kΩ, 47 kΩ und 100 kΩ. Der verfügbare Widerstandswert, die Toleranz und der B-Wert sollten entsprechend dem ausgewählten X-Meritan-Modell und den Anwendungsanforderungen bestätigt werden.

Kann der NTC eine Genauigkeit von ±1 °C oder ±0,5 °C erreichen?

Die endgültige Temperaturgenauigkeit hängt von der Widerstandstoleranz, der B-Wert-Toleranz, dem Schaltungsdesign, der ADC-Auflösung, der Installation und der Kalibrierung ab. Für Anwendungen, die eine Systemgenauigkeit von ±1 °C oder ±0,5 °C erfordern, kann X-Meritan die geeignete Konfiguration basierend auf den Anforderungen des Kunden bewerten.

Was ist der Betriebstemperaturbereich?

Der spezifizierte Betriebstemperaturbereich beträgt -40 °C bis +125 °C, wodurch sich der Sensor für viele Industrie-, Automobil-, Batterie-, Medizin- und Unterhaltungselektronikanwendungen eignet.

Wie schnell reagiert der Sensor auf Temperaturänderungen?

Die typische thermische Reaktionszeit beträgt ≤3 Sekunden. Die tatsächliche Reaktion kann je nach Installationsmethode, Wärmekontakt, Luftstrom und Umgebung variieren.

Kann X-Meritan maßgeschneiderte NTC-Konfigurationen anbieten?

Ja. Für OEM- und Großprojekte können Kunden Widerstandswert, Toleranz, B-Wert, Temperaturbereich, Genauigkeitsziel, Abmessungen, Verbindungsmethode und andere Anwendungsanforderungen für die Konfigurationsbewertung angeben.
